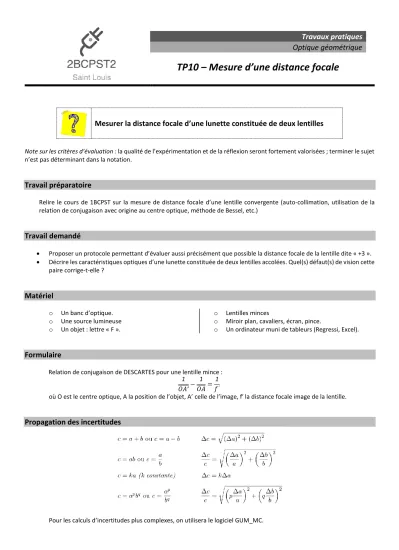

TP10 – Mesure d ’ une distance focale

Travaux pratiques Optique géométrique

TP10 – Mesure d’une distance focale

Mesurer la distance focale d’une lunette constituée de deux lentilles

Note sur les critères d’évaluation : la qualité de l’expérimentation et de la réflexion seront fortement valorisées ; terminer le sujet n’est pas déterminant dans la notation.

Travail préparatoire

Relire le cours de 1BCPST sur la mesure de distance focale d’une lentille convergente (auto-collimation, utilisation de la relation de conjugaison avec origine au centre optique, méthode de Bessel, etc.)

Travail demandé

•

Proposer un protocole permettant d’évaluer aussi précisément que possible la distance focale de la lentille dite « +3 ».

•

Décrire les caractéristiques optiques d’une lunette constituée de deux lentilles accolées. Quel(s) défaut(s) de vision cette paire corrige-t-elle ?

Matériel

o

Un banc d’optique.

o

Une source lumineuse

Un objet : lettre « F ».

o

Lentilles minces

o

Miroir plan, cavaliers, écran, pince.

o

Un ordinateur muni de tableurs (Regressi, Excel).

Formulaire

Relation de conjugaison de DESCARTES pour une lentille mince : 1

𝑂𝐴’ ̅̅̅̅̅ − 1 𝑂𝐴 ̅̅̅̅ = 1

𝑓

où O est le centre optique, A la position de l’objet, A’ celle de l’image, f′ la distance focale image de la lentille.

Propagation des incertitudes

Pour les calculs d’incertitudes plus complexes, on utilisera le logiciel GUM_MC.
