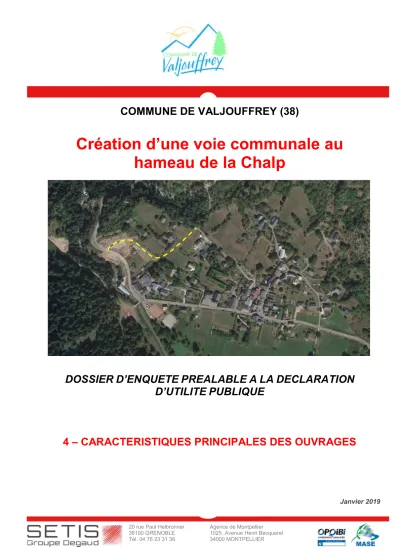

COMMUNE DE VALJOUFFREY (38)
Création d’une voie communale au hameau de la Chalp
DOSSIER D’ENQUETE PREALABLE A LA DECLARATION D’UTILITE PUBLIQUE
4 – CARACTERISTIQUES PRINCIPALES DES OUVRAGES
Création d’une voie communale au Hameau de la Chalp – Valjouffrey (38)
Caractéristiques principales des ouvrages
0C522.0001.C01_Dossier DUP 1
SOMMAIRE
1. LANOUVELLEVOIEDEDESSERTE ... 3
2. OUVRAGEDEPROTECTION ... 4
3. LAGESTIONDESRESEAUX ... 4
4. LESAMENAGEMENTSPAYSAGERS ... 4
Création d’une voie communale au Hameau de la Chalp – Valjouffrey (38)
Caractéristiques principales des ouvrages
0C522.0001.C01_Dossier DUP 3
CARACTERISTIQUES PRINCIPALES DES OUVRAGES
1. LA NOUVELLE VOIE DE DESSERTE
Cette nouvelle voie communale est composée de 2 parties :
- Une partie aval de 600 m² environ qui est déjà réalisée. Elle est raccordée à la route départementale et à la Montée des Ségoins. Elle dessert la nouvelle station d’épuration ainsi que les habitants du secteur qui l’empruntent déjà quotidiennement.
- Une partie amont qui est à créer de 500 m² environ. Elle permettra de prolonger la partie aval et de se raccorder sur la voie communale existante, le chemin de la Draye, sur le haut du hameau.
La voie de desserte aura une largeur de 4 mètres sur la totalité de son tracé, étant dimensionnée et adaptée pour le passage des poids lourds, engins agricoles et engins de déneigements.
Elle est constituée d’un filtre anti contaminant mis en place sur le fond de forme après décapage de la terre végétale existante et déblais éventuels, et d’une couche de graves concassées de granulométrie 0/60 mm sur 0.30m d’épaisseur.
Cette voie sera entièrement empierrée dans le but d’être rapidement enrobée.
Source : Coupe AA’ - Plan des aménagements – Sinequanon’
merlon voirie cunette
13 m 1,50 m 4 m 1,70 m
2. OUVRAGE DE PROTECTION
La zone est soumise aux risques de crues torrentielles provenant du ruisseau des Roberts lors d’épisodes pluvieux exceptionnels. La création de la STEP a donc nécessité la mise en œuvre de mesures visant à la protéger.
Un merlon végétalisé de 0,70 mètres de haut a donc été créé, longeant la voie de desserte à l’aval, jusqu’à la route départementale.
A l’aval, le merlon rejoint le terrain naturel existant en pente douce sur environ 15 mètres.
Il est précisé ici que de l’autre côté de la route départementale, le 2ème filtre à sable mis en place pour la station d’épuration est également protégé de la vague torrentielle par un merlon similaire associé le long de la RD par une barrière pleine en rondin de 0,70 m de haut.
3. LA GESTION DES RESEAUX
Concernant la gestion des eaux pluviales, les eaux de ruissellement de la voie de desserte sont dirigées vers une cunette créée le long de la voie, à l’opposé du merlon. Cette cunette de 25 à 30 cm de profondeur est réalisée par un simple modelé de terrain, puis se raccorde à l’aval au niveau de la RD, sur un fossé existant.
Par ailleurs, un réseau d’eaux usées sera installé sous cette voie dans le but de raccorder les secteurs enclavés à proximité ou à développer à court terme sur le haut du village.
Il est précisé que les deux habitations situées en amont de la STEP, et qui se trouvent dans le périmètre de protection générale du captage de la Chapelle, ont été raccordées au nouveau réseau d’assainissement collectif.
Les réseaux secs existants en aérien seront également enfouis sous la nouvelle voie ; ce qui permettra d’équilibrer les charges électriques au niveau des différents transformateurs.
4. LES AMENAGEMENTS PAYSAGERS
Une attention particulière sera portée aux aménagements en optant pour un traitement paysager s’appuyant sur la végétation naturelle afin de valoriser la qualité du paysage existant. Le projet fera l’objet d’un traitement paysager sur la base de plantations d’essences locales et d’enherbement.
Plus précisément, des aménagements paysagers sont prévus en bordure de la voie, notamment la mise en place d’une prairie fleurie sur le merlon de protection.
Création d’une voie communale au Hameau de la Chalp – Valjouffrey (38)
Caractéristiques principales des ouvrages
0C522.0001.C01_Dossier DUP 5
Plan des aménagements
Source : Plan des aménagements – Sinequanon’
Partie amont de la voie à créer
Partie aval de la voie déjà créée
Nouvelle STEP
Montée des Ségoins
RD 117
Chemin de la Draye
Merlon de protection
Nouvelle STEP Cunette de
récupération des eaux pluviales
Réseau des eaux usées
