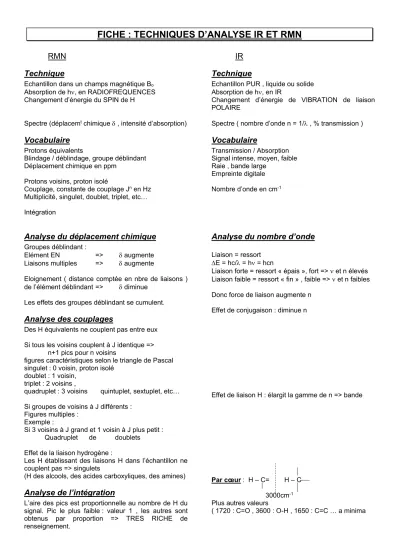

FICHE : TECHNIQUES D’ANALYSE IR ET RMN
RMN Technique
Echantillon dans un champs magnétique Bo
Absorption de h, en RADIOFREQUENCES Changement d’énergie du SPIN de H
Spectre (déplacemt chimique , intensité d’absorption)
Vocabulaire
Protons équivalents
Blindage / déblindage, groupe déblindant Déplacement chimique en ppm
Protons voisins, proton isolé
Couplage, constante de couplage Jn en Hz Multiplicité, singulet, doublet, triplet, etc…
Intégration
Analyse du déplacement chimique
Groupes déblindant :
Elément EN => augmente Liaisons multiples => augmente
Eloignement ( distance comptée en nbre de liaisons ) de l’élément déblindant => diminue
Les effets des groupes déblindant se cumulent.
Analyse des couplages
Des H équivalents ne couplent pas entre eux Si tous les voisins couplent à J identique =>
n+1 pics pour n voisins
figures caractéristiques selon le triangle de Pascal singulet : 0 voisin, proton isolé
doublet : 1 voisin, triplet : 2 voisins ,
quadruplet : 3 voisins quintuplet, sextuplet, etc…
Si groupes de voisins à J différents : Figures multiples :
Exemple :
Si 3 voisins à J grand et 1 voisin à J plus petit : Quadruplet de doublets
Effet de la liaison hydrogène :
Les H établissant des liaisons H dans l’échantillon ne couplent pas => singulets
(H des alcools, des acides carboxyliques, des amines)
Analyse de l’intégration
L’aire des pics est proportionnelle au nombre de H du signal. Pic le plus faible : valeur 1 , les autres sont obtenus par proportion => TRES RICHE de renseignement.
IR Technique
Echantillon PUR , liquide ou solide Absorption de h, en IR
Changement d’énergie de VIBRATION de liaison POLAIRE
Spectre ( nombre d’onde n = 1/ , % transmission )
Vocabulaire
Transmission / Absorption Signal intense, moyen, faible Raie , bande large
Empreinte digitale Nombre d’onde en cm-1
Analyse du nombre d’onde
Liaison = ressort
E = hc/ = h = hcn
Liaison forte = ressort « épais », fort => et n élevés Liaison faible = ressort « fin » , faible => et n faibles Donc force de liaison augmente n
Effet de conjugaison : diminue n
Effet de liaison H : élargit la gamme de n => bande
Par cœur : H – C= H – C 3000cm-1 Plus autres valeurs
( 1720 : C=O , 3600 : O-H , 1650 : C=C … a minima
