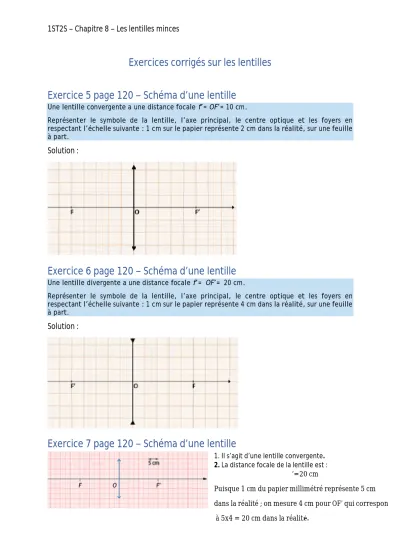

1ST2S – Chapitre 8 – Les lentilles minces
Exercices corrigés sur les lentilles
Exercice 5 page 120 – Schéma d’une lentille
Une lentille convergente a une distance focale f’= OF’= 10 cm.
Représenter le symbole de la lentille, l’axe principal, le centre optique et les foyers en respectant l’échelle suivante : 1 cm sur le papier représente 2 cm dans la réalité, sur une feuille à part.
Solution :
Exercice 6 page 120 – Schéma d’une lentille
Une lentille divergente a une distance focale f’=−OF’=−20 cm.
Représenter le symbole de la lentille, l’axe principal, le centre optique et les foyers en respectant l’échelle suivante : 1 cm sur le papier représente 4 cm dans la réalité, sur une feuille à part.
Solution :
Exercice 7 page 120 – Schéma d’une lentille
1. Il s’agit d’une lentille convergente.
2. La distance focale de la lentille est :
’=20 cm
Puisque 1 cm du papier millimétré représente 5 cm dans la réalité ; on mesure 4 cm pour OF’ qui correspond à 5x4 = 20 cm dans la réalité.
1ST2S – Chapitre 8 – Les lentilles minces
Exercice 8 page 121 – Tracé des rayons lumineux émergents
Exercice 11 page 122 – Construire l’image d’un objet
Solution :
Solution :
2. Image réelle ou virtuelle ? droite ou renversée ?de même taille ou + petite que l’objet ?
3. Grandissement pour chaque cas ? 4. Où placer la lentille pour γ = -1 ?
2. Image réelle, renversée, + petite que l’objet.
3. Cas 1 : <0 et | |<1.
Cas 2 : <0 et | |>1.
4. On place la lentille tel que OA = 2f’
1ST2S – Chapitre 8 – Les lentilles minces
Exercice 12 page 122 – Construire l’image d’un objet
2. Position et nature (réelle/virtuelle) de l’image ? 2. Image à l’infini, virtuelle.
Exercice 13 page 122 – Construire l’image d’un objet
2. Position et nature (réelle/virtuelle) de l’image ? 3. Image droite ou renversée ?
4. Grandissement ? Intérêt du montage ?
Exercice 14 page 122 – Construire l’image d’une lentille divergente
2. Taille de l’image et grandissement ?
Solution :
Solution :
2. Image A’B’ virtuelle, placé avant la lentille 3. Image droite
4. est positif et supérieur à 1.
c’est l’intérêt de la loupe de pouvoir lire les lettres plus grandes et à l’endroit.
Solution :
2. On lit la taille de l’objet : =40 mm. On lit la taille de l’image ’ ’= 14 mm.
L’image est dans le même sens que l’objet :
= = = 0,35
1ST2S – Chapitre 8 – Les lentilles minces
Exercice 15 page 123 – Construire l’image d’une lentille divergente
Solution : Schéma pour les questions 1 et 2 :
3. Pour tracer F’, on trace un rayon parallèle à l’axe optique qui sort après la lentille en passant par F’. On lit f’= OF’ = 7 cm (puisque 1cm du papier millimétré représente réellement 2 cm)
4. On calcule la vergence : C = = , = 14 δ
