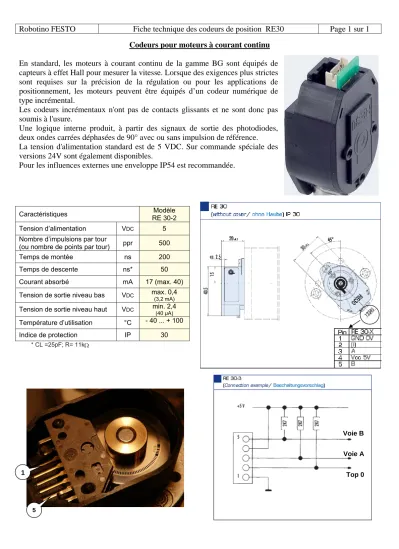

Robotino FESTO Fiche technique des codeurs de position RE30 Page 1 sur 1

Codeurs pour moteurs à courant continu

En standard, les moteurs à courant continu de la gamme BG sont équipés de capteurs à effet Hall pour mesurer la vitesse. Lorsque des exigences plus strictes sont requises sur la précision de la régulation ou pour les applications de positionnement, les moteurs peuvent être équipés d’un codeur numérique de type incrémental.

Les codeurs incrémentaux n'ont pas de contacts glissants et ne sont donc pas soumis à l'usure.

Une logique interne produit, à partir des signaux de sortie des photodiodes, deux ondes carrées déphasées de 90° avec ou sans impulsion de référence.

La tension d'alimentation standard est de 5 VDC. Sur commande spéciale des versions 24V sont également disponibles.

Pour les influences externes une enveloppe IP54 est recommandée.

Caractéristiques Modèle

RE 30-2 Tension d’alimentation VDC 5 Nombre d’impulsions par tour

(ou nombre de points par tour) ppr 500

Temps de montée ns 200

Temps de descente ns* 50

Courant absorbé mA 17 (max. 40)

Tension de sortie niveau bas VDC max. 0,4

(3,2 mA)

Tension de sortie niveau haut VDC min. 2,4

(40 μA)

Température d’utilisation °C - 40 ... + 100

Indice de protection IP 30

* CL =25pF; R= 11kΩ

Voie B

Voie A

1 Top 0

5

(2)

5.3 Module Unité d'entraînement

Le Robotino est entraîné par trois unités d'entraînement omnidirectionnelles indépendantes les unes des autres.

Elles sont placées à 120° l'une de l'autre.

Chacune de ces unités d'entraînement se compose des éléments suivants

•  Moteur à courant continu

•  Réducteur de rapport 16:1

•  Roue multidirectionnelle

•  Courroie crantée

•  Capteur incrémental



Moteur (1)  Capteur incrémental (2)  Roue multidirectionnelle (3)  Réducteur (4) Courroie crantée (5)



Tous les composants sont montés sur le flasque de fixation arrière. L'unité d'entraînement est vissée au châssis  avec le flasque avant, ce qui permet de garantir le bon positionnement des unités d'entraînement les unes par  rapport aux autres.



Le capteur incrémental permet de comparer la vitesse réelle du moteur à la vitesse souhaitée et de la régler en  conséquence au moyen d'une régulation PID.



(3)

Caractéristiques du moteur

Moteur à courant continu (GR 42x25)    Unité

Tension nominale        V CC    24

Vitesse nominale        tr/min    3600

Couple nominal         N.cm    3,8

Courant nominal        A    0,9

Couple de démarrage        N.cm    20

Courant de démarrage        A    4

Ralenti      tr/min    4200

Intensité à vide         A    0,17

Courant de démagnétisation      A    6,5

Moment d'inertie        gcm2    71

Poids du moteur        g    390



Réducteur

Réducteur planétaire (PLG 42S)

1 étage       Nm :    3,5

1 étage        i :    4:1 ‐ 8 :1



2 étages       Nm :    6

2 étages,      i :    16 :1 ‐ 64 :1



3 étages      Nm :    14

3 étages      i :    100 :1‐ 512 :1



Roue multidirectionnelle

Roue multidirectionnelle entraînée (ARG 80)

Diamètre      80 mm

Capacité de charge maximale      40 kg





(4)

Dialogue

La régulation de vitesse de chaque moteur est assurée par un régulateur PID.

Les paramètres sont :

Paramètre Description

Accélération Facteur d'accélération ou de décélération. La valeur maximale 100 transmet directement la vitesse de consigne au moteur. Les valeurs inférieures se traduisent par une rampe d'accélération.

Ceci permet d'obtenir des mouvements moins saccadés.

kp Composante proportionnelle du régulateur PID monté en amont

du moteur

ki Composante intégrale du régulateur PID monté en amont du

moteur

kd Composante différentielle du régulateur PID monté en amont du moteur

Utiliser paramètres par défaut Utilise les valeurs de kp, ki et kd enregistrées dans le firmware de la carte d'E/S de Robotino. Les paramètres par défaut sont également utilisés si kp=ki=kd=255.

Réinitialiser au démarrage Mise à 0 de la valeur de position à chaque démarrage du programme

Page 1 sur 2 Dialogue

02/02/2011 mk:@MSITStore:C:\Program%20Files\Festo\RobotinoView2\help\robview_fr.chm::/...

(5)

Kp Ki = 1/Tn Kd

Les valeurs paramétrables dans la boîte de dialogue sont converties en paramètres utilisables par le régulateur :

Kp= kp / 2 Ki= ki / 1024 Kd= kd / 2

Les valeurs par défaut sont : kp = 25

ki = 25 kd = 25

Page 2 sur 2 Dialogue

02/02/2011 mk:@MSITStore:C:\Program%20Files\Festo\RobotinoView2\help\robview_fr.chm::/...
