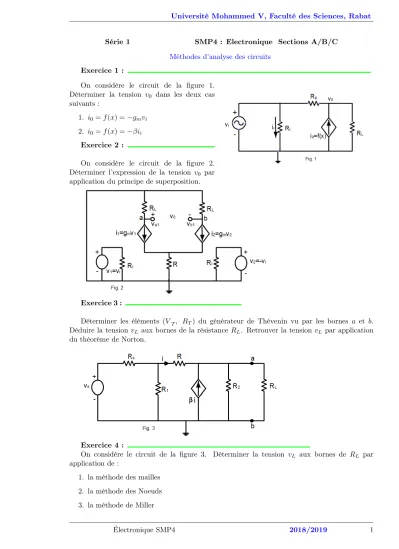

Université Mohammed V, Faculté des Sciences, Rabat

Série 1 SMP4 : Electronique Sections A/B/C Méthodes d’analyse des circuits

Exercice 1 :

On considère le circuit de la …gure 1.

Déterminer la tension v0 dans les deux cas suivants :

1. i0=f(x) = gmvi

2. i0=f(x) = ii Exercice 2 :

On considère le circuit de la …gure 2.

Déterminer l’expression de la tension v0 par application du principe de superposition.

Exercice 3 :

Déterminer les éléments (VT; RT) du générateur de Thévenin vu par les bornes a et b.

Déduire la tension vL aux bornes de la résistanceRL. Retrouver la tension vL par application du théorème de Norton.

Exercice 4 :

On considère le circuit de la …gure 3. Déterminer la tension vL aux bornes de RL par application de :

1. la méthode des mailles 2. la méthode des Noeuds 3. la méthode de Miller

Électronique SMP4 2018/2019 1
