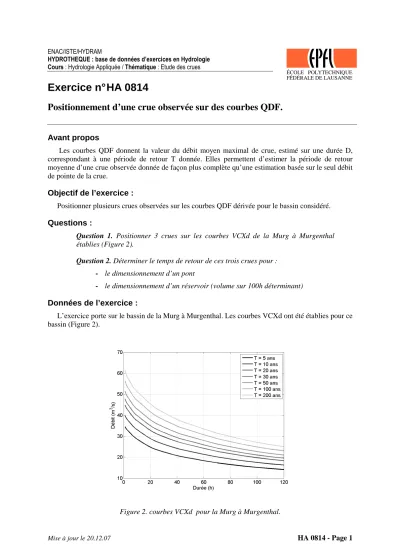

Mise à jour le 20.12.07 HA 0814 - Page 1 ENAC/ISTE/HYDRAM
HYDROTHEQUE : base de données d’exercices en Hydrologie Cours : Hydrologie Appliquée / Thématique : Etude des crues
ÉCOLE POLYTECHNIQUE FÉDÉRALE DE LAUSANNE
Logo optimisé par J.-D.Bonjour, SI-DGR
13.4.93
Exercice n° HA 0814
Positionnement d’une crue observée sur des courbes QDF.
Avant propos
Les courbes QDF donnent la valeur du débit moyen maximal de crue, estimé sur une durée D, correspondant à une période de retour T donnée. Elles permettent d’estimer la période de retour moyenne d’une crue observée donnée de façon plus complète qu’une estimation basée sur le seul débit de pointe de la crue.
Objectif de l’exercice :
Positionner plusieurs crues observées sur les courbes QDF dérivée pour le bassin considéré.
Questions :
Question 1. Positionner 3 crues sur les courbes VCXd de la Murg à Murgenthal établies (Figure 2).
Question 2. Déterminer le temps de retour de ces trois crues pour :
- le dimensionnement d’un pont
- le dimensionnement d’un réservoir (volume sur 100h déterminant)
Données de l’exercice :
L’exercice porte sur le bassin de la Murg à Murgenthal. Les courbes VCXd ont été établies pour ce bassin (Figure 2).
Figure 2. courbes VCXd pour la Murg à Murgenthal.
Mise à jour le 20.12.07 HA 0814 - Page 2 Les trois crues à analyser sont les événements de décembre 1981 (Figure 3), juin 1986 (Figure 4) et décembre 1995 (Figure 5). Les données sont disponibles dans le fichier Excel
«HA0814_feuilledecalcul.xls ».
Crue 1
0 5 10 15 20 25 30 35 40 45 50
05.12.1981 10.12.1981 15.12.1981 20.12.1981 25.12.1981 30.12.1981 temps [h]
débit [m3/s]
Figure 2. Crue 1 : Murg à Murgenthal, décembre 1981.
Crue 2
0 5 10 15 20 25 30 35 40 45 50
07.06.1986 12.06.1986 17.06.1986 22.06.1986 27.06.1986 02.07.1986
temps [h]
débit [m3/s]
Figure 2. Crue 1 : Murg à Murgenthal, juin 1986.
Crue 3
0 5 10 15 20 25 30 35 40 45 50
12.12.1995 17.12.1995 22.12.1995 27.12.1995 01.01.1996 06.01.1996
temps [h]
débit [m3/s]
Figure 2. Crue 1 : Murg à Murgenthal, décembre 1995.
