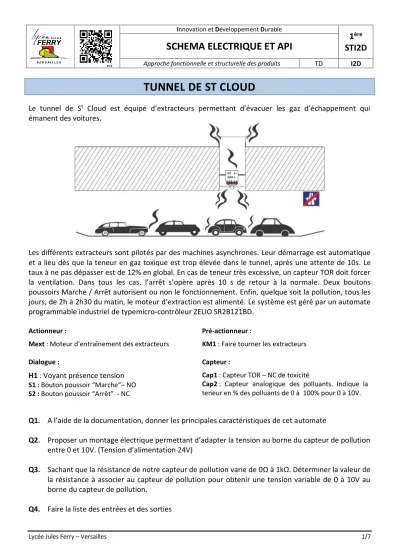

TUNNEL DE ST CLOUD

Le tunnel de S^t Cloud est équipé d’extracteurs permettant d’évacuer les gaz d’échappement qui émanent des voitures.

Les différents extracteurs sont pilotés par des machines asynchrones. Leur démarrage est automatique et a lieu dès que la teneur en gaz toxique est trop élevée dans le tunnel, après une attente de 10s. Le taux à ne pas dépasser est de 12% en global. En cas de teneur très excessive, un capteur TOR doit forcer la ventilation. Dans tous les cas, l’arrêt s’opère après 10 s de retour à la normale. Deux boutons poussoirs Marche / Arrêt autorisent ou non le fonctionnement. Enfin, quelque soit la pollution, tous les jours, de 2h à 2h30 du matin, le moteur d’extraction est alimenté. Le système est géré par un automate programmable industriel de typemicro-contrôleur ZELIO SR2B121BD.

Actionneur :

Mext : Moteur d’entraînement des extracteurs

Dialogue :

H1 : Voyant présence tension S1 : Bouton poussoir “Marche”– NO S2 : Bouton poussoir “Arrêt” - NC

Pré-actionneur :

KM1 : Faire tourner les extracteurs

Capteur :

Cap1 : Capteur TOR – NC de toxicité

Cap2 : Capteur analogique des polluants. Indique la teneur en % des polluants de 0 à 100% pour 0 à 10V.

Q1. A l’aide de la documentation, donner les principales caractéristiques de cet automate

Q2. Proposer un montage électrique permettant d’adapter la tension au borne du capteur de pollution entre 0 et 10V. (Tension d’alimentation 24V)

Q3. Sachant que la résistance de notre capteur de pollution varie de 0Ω à 1kΩ. Déterminer la valeur de la résistance à associer au capteur de pollution pour obtenir une tension variable de 0 à 10V au borne du capteur de pollution.

Q4. Faire la liste des entrées et des sorties

(2)

1STI2D AUTOMATE PROGRAMMABLE INDUSTRIEL TD

Q5. Compléter le schéma de commande (raccordement de l’automate). Utiliser les symboles suivant : S1 S2 KM1 Capt 1 Capt 2

Q6. Identifier sur le schéma électrique le matériel suivant : Disjoncteur Magnéto-thernique, Sectionneur porte fusibles, Contacteur, Relai thermique, Transformateur, Contact auxiliaire, Ampoule, Moteur, Fusible

Q7. Etablir la table d’adressage des entrées / sorties correspondant à votre schéma.

Q8. Utiliser le logiciel QElectrotechnique pour modéliser votre schéma.

Q9. Ouvrir le logiciel Zélio soft et réaliser le programme du tunnel de Saint Cloud. (Aidez vous du tutoriel Zélio soft pour la programmation).

Voir cours en ressources et Regarder le tutoriel suivant :

https://www.youtube.com/watch?v=lY4x57ukZi4

(3)

(4)

(5)

(6)

(7)

L1 L2 L3 N

M 3~

Q0

Q1

KM1

F2

Mext

Q2

Q3

Q4

Q1 T1

230 / 24 V

H1

L N +

24VDC

-

OUT 100/230VAC

ALIMENTATION 230 VAC / 24 VDC

+

24VDC

-

in 0 1 2 3 4 5

COMOUT 0

AUTOMATE ZELIO SR2Bxxxxxx

6 7

COMOUT 1 _COM^OUT 2 _COM^OUT 3
