définir l'impédance Z d'un dipôle quelconque par un rapport de valeurs efficaces

Première STI Fiche d'Aide au Travail Personnel

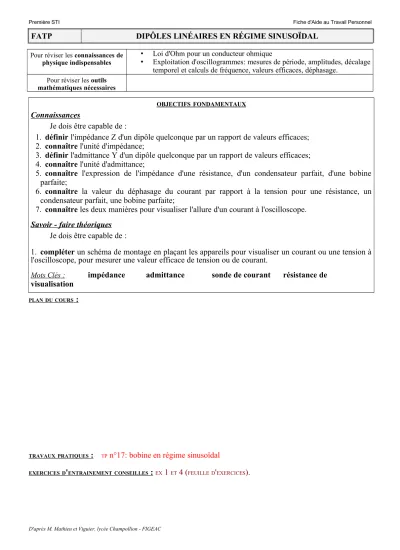

FATP DIPÔLES LINÉAIRES EN RÉGIME SINUSOÏDAL

Pour réviser les connaissances de physique indispensables

• Loi d'Ohm pour un conducteur ohmique

• Exploitation d'oscillogrammes: mesures de période, amplitudes, décalage temporel et calculs de fréquence, valeurs efficaces, déphasage.

Pour réviser les outils mathématiques nécessaires

OBJECTIFSFONDAMENTAUX

Connaissances

Je dois être capable de :

1. définir l'impédance Z d'un dipôle quelconque par un rapport de valeurs efficaces;

2. connaître l'unité d'impédance;

3. définir l'admittance Y d'un dipôle quelconque par un rapport de valeurs efficaces;

4. connaître l'unité d'admittance;

5. connaître l'expression de l'impédance d'une résistance, d'un condensateur parfait, d'une bobine parfaite;

6. connaître la valeur du déphasage du courant par rapport à la tension pour une résistance, un condensateur parfait, une bobine parfaite;

7. connaître les deux manières pour visualiser l'allure d'un courant à l'oscilloscope.

Savoir - faire théoriques Je dois être capable de :

1. compléter un schéma de montage en plaçant les appareils pour visualiser un courant ou une tension à l'oscilloscope, pour mesurer une valeur efficace de tension ou de courant.

Mots Clés : impédance admittance sonde de courant résistance de visualisation

PLANDUCOURS :

TRAVAUXPRATIQUES : ^TP n°17: bobine en régime sinusoïdal

EXERCICESD'ENTRAINEMENTCONSEILLES : EX 1 ET 4 (FEUILLED'EXERCICES).

D'après M. Mathieu et Viguier, lycée Champollion - FIGEAC
