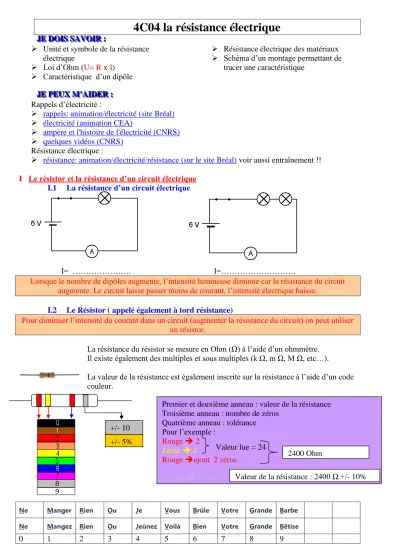

4C04 la résistance électrique

JJEJEE DDDOOOIIISSS SSSAAAVVVOOOIIIRRR :::

 Unité et symbole de la résistance électrique

 Loi d’Ohm (U= R x I)

 Caractéristique d’un dipôle

 Résistance électrique des matériaux

 Schéma d’un montage permettant de tracer une caractéristique

JJJEEEPPPEEEUUUXXXMMM’’’AAAIIIDDDEEERRR::: Rappels d’électricité :

 rappels: animation/électricité (site Bréal)

 électricité (animation CEA)

 ampère et l'histoire de l'électricité (CNRS)

 quelques vidéos (CNRS) Résistance électrique :

 résistance: animation/électricité/résistance (sur le site Bréal) voir aussi entraînement !!

I Le résistor et la résistance d’un circuit électrique I.1 La résistance d’un circuit électrique

I= ………. I=……….

Lorsque le nombre de dipôles augmente, l’intensité lumineuse diminue car la résistance du circuit augmente. Le circuit laisse passer moins de courant, l’intensité électrique baisse.

I.2 Le Résistor ( appelé également à tord résistance)

Pour diminuer l’intensité du courant dans un circuit (augmenter la résistance du circuit) on peut utiliser un résistor.

La résistance du résistor se mesure en Ohm (Ω) à l’aide d’un ohmmètre.

Il existe également des multiples et sous multiples (k Ω, m Ω, M Ω, etc…).

La valeur de la résistance est également inscrite sur la résistance à l’aide d’un code couleur.

Ne Manger Rien Ou Je Vous Brûle Votre Grande Barbe

Ne Mangez Rien Ou Jeûnez Voilà Bien Votre Grande Bêtise

0 1 2 3 4 5 6 7 8 9

Premier et deuxième anneau : valeur de la résistance Troisième anneau : nombre de zéros

Quatrième anneau : tolérance Pour l’exemple :

Rouge  2 Jaune  4

Rouge ajout 2 zéros Argent  +/- 10 %

Valeur lue = 24

2400 Ohm

Valeur de la résistance : 2400 Ω +/- 10%

+/- 10

% +/- 5%

(2)

Exercice : Pour les Résistors dont vous disposez, calculez la valeur de la résistance à l’aide du code couleur et la mesurer à l’aide du multimètre.

Attention : commencer les mesures par le plus grand calibre !!

Valeur théorique Valeur lue (détailler) Valeur mesurée Calibre utilisé 140 Ω 14 + (un zéro) + argent = 140 +/- 10% 140 Ω

47 Ω 220 Ω 4,7 k Ω

I.3 influence du résistor sur l’intensité électrique

pour les trois Résistors utilisés précédemment, mesurer l’intensité et compléter le tableau.

Attention : commencer les mesures par le plus grand calibre !!

Résistance Intensité mesurée Calibre utilisé Eclat de la lampe 0 Ω

47 Ω 220 Ω 4,7 k Ω

Plus la valeur de la résistance ……… plus l’intensité électrique ………..

Un résistor (une résistance) est utilisée pour ……… l’intensité dans un circuit

Exercices : 1,2,3,9 p 107 II Loi d’Ohm (voir TP)

II.1 caractéristique d’une résistance

Réaliser le montage ci-contre et compléter le tableau En faisant varier la tension délivrée par le générateur.

Attention au sens de branchement du multimètre !

Attention a commencer les mesures par le plus gros calibre !

U(V) 0

I(A) 0

U/I Indéterminé

Comparez la valeur de U/I à la valeur de la résistance, que remarquez vous ?

Pour une résistance le rapport U/I est ……… et correspond à la valeur de la résistance.

Loi d’Ohm : la tension mesurée aux bornes d’une résistance est égale au produit de la valeur de la résistance par l’intensité du courant qui la traverse.

U (V) = R (Ω) x I (A)

(3)

II.2 Tracé de la caractéristique

Tracez le graphique tension aux bornes de la résistance en fonction de l’intensité (ce graphique s’appelle la caractéristique de la résistance)

III Résistance des matériaux

 Pour un matériau donné, quels sont les paramètres qui influent sur sa résistance électrique ?

 Si le diamètre augmente, la résistance diminue ou augmente ?

 Même question avec la longueur :

 La résistance dépend elle du matériau ?

 Quels paramètres influencent le choix d’un matériau pour un usage domestique ?

 Comment peut on expliquer l’envolée des prix du cuivre ces dernières années ?

La résistance électrique d’un fil cylindrique dépend du matériau qui le constitue, de sa longueur Et de son diamètre.

O

x

y

O

(4)

4C11 la résistance électrique

I Le résistor et la résistance d’un circuit électrique I.1 La résistance d’un circuit électrique

I.2 Le Résistor ( appelé également à tord résistance) I.3 influence du résistor sur l’intensité électrique II Loi d’Ohm (voir TP)

II.1 caractéristique d’une résistance II.2 Tracé de la caractéristique III Résistance des matériaux

Date correction cours A faire Pour le
