Chapitre 8 – Les objets graphiques

– Grou p e Forteam

Chapitre 8 – Les objets graphiques

CEFIC

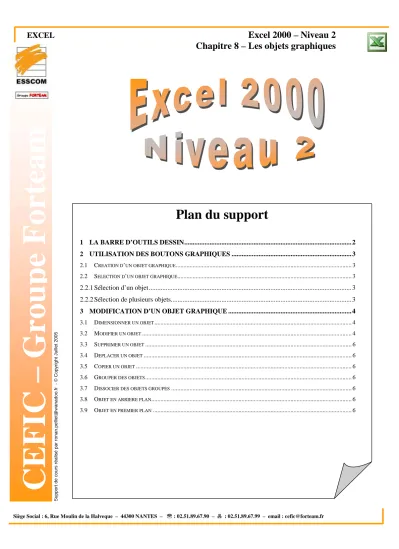

Plan du support

1 LA BARRE D’OUTILS DESSIN... 2

2 UTILISATION DES BOUTONS GRAPHIQUES ... 3

2.1 CREATION D’UN OBJET GRAPHIQUE... 3

2.2 SELECTION D’UN OBJET GRAPHIQUE... 3

2.2.1Sélection d’un objet... 3

2.2.2Sélection de plusieurs objets... 3

3 MODIFICATION D’UN OBJET GRAPHIQUE ... 4

3.1 DIMENSIONNER UN OBJET... 4

3.2 MODIFIER UN OBJET... 4

3.3 SUPPRIMER UN OBJET... 6

3.4 DEPLACER UN OBJET... 6

3.5 COPIER UN OBJET... 6

3.6 GROUPER DES OBJETS... 6

3.7 DISSOCIER DES OBJETS GROUPES... 6

3.8 OBJET EN ARRIERE PLAN... 6

3.9 OBJET EN PREMIER PLAN... 6

– Grou p e Forteam

CEFIC CEFIC

Ces objets sont accessibles à partir de la barre d’outils Dessin.

1 La barre d’outils Dessin

• Sélectionner dans le menu AFFICHAGE la commande BARRES D’OUTILS, Cliquer sur la barre d’outils Dessin,

ou

• Cliquer sur le bouton de la barre d’outils Standard.

• Cliquer sur le bouton Dessin de la barre d'outils,

• Sélectionner la commande CHANGER LA FORME,

• Choisir selon ses besoins la forme voulue.

– Grou p e Forteam

Chapitre 8 – Les objets graphiques

CEFIC CEFIC

2 Utilisation des boutons graphiques

2.1 Création d’un objet graphique

• Cliquer sur le bouton graphique de son choix, Trait Dessine un trait droit.

Rectangle Dessine des carrés ou des rectangles vides.

Ellipse Dessine des ellipses ou des cercles vides.

Zone de texte Dessine une zone de texte indépendante de la feuille de calcul.

Flèche Dessine une flèche.

• Le pointeur de la souris revêt la forme d’une croix.

• Cliquer et faire glisser le pointeur de la souris pour dessiner la forme désirée,

• L’objet graphique est automatiquement sélectionné.

8

• Pour ajuster un objet graphique au quadrillage de la feuille de calcul, dessiner l’objet tout en maintenant la touche « ALT » enfoncée.

• Pour dessiner une flèche ou un trait bien droit, un carré parfait ou un cercle parfait, dessiner l’objet tout en maintenant la touche « MAJ » enfoncée.

8

2.2 Sélection d’un objet graphique 2.2.1 Sélection d’un objet

• Cliquer sur l’objet graphique.

2.2.2 Sélection de plusieurs objets

• Cliquer sur le bouton Sélection,

• Cliquer et faire glisser le pointeur de la souris pour dessiner un rectangle autour des objets graphiques,

ou

• Cliquer sur le premier objet et tout en maintenant la touche « MAJ » enfoncée, cliquer sur les autres objets à sélectionner.

Vous pouvez redimensionner, déplacer, copier ou modifier tous les objets ainsi sélectionnés.

– Grou p e Forteam

CEFIC CEFIC

3 Modification d’un objet graphique

3.1 Dimensionner un objet

• Sélectionner l’objet graphique,

Des poignées noires apparaissent autour de l’objet.

• Positionner le pointeur de la souris sur l’une de ces poignées, Le pointeur revêt la forme d’une flèche à deux têtes.

• Cliquer et faire glisser jusqu’à l’obtention de la dimension désirée.

3.2 Modifier un objet

• Double-cliquer sur l’objet graphique,

• ou Sélectionner l’objet graphique,

• Sélectionner dans le menu FORMAT la commande OPTIONS DE FORMES, Une boîte de dialogue s’ouvre.

Exemple : Objet graphique « Trait »:

Onglet « Couleurs et traits »

Cet onglet permet de modifier l’apparence de l’objet.

• Sélectionner les options de son choix dans les divers onglets proposés,

• Cliquer sur le bouton OK pour valider.

– Grou p e Forteam

Chapitre 8 – Les objets graphiques

CEFIC CEFIC

Onglet « Dimension »

Cet onglet permet de modifier la taille de l'objet selon ses besoins,

• Il est possible de la modifier de façon proportionnelle en activant la case Proportionnel,

• De cette manière la Hauteur et la Largeur sont modifiée proportionnellement.

-

Onglet « Propriétés »

Cet onglet détermine le comportement des objets lors du déplacement ou du redimensionnement des cellules sous-jacentes.

• Sélectionner une des options proposées,

• Déplacer et dimensionner avec les cellules, les objets sont déplacés et redimensionnés de la même façon que les cellules.

• Déplacer sans dimensionner avec les cellules, les objets sont déplacés avec les cellules mais une modification de la taille des cellules n’influe pas sur la taille des objets.

• Ne pas déplacer ou dimensionner avec les cellules, le déplacement ou le redimensionnement des cellules n’influe pas sur

les objets. -

– Grou p e Forteam

CEFIC CEFIC

3.3 Supprimer un objet

• Sélectionner le ou les objets à supprimer,

• Appuyer sur la touche « SUPPR » du clavier.

3.4 Déplacer un objet

• Positionner le pointeur de la souris sur l’objet à déplacer,

• Cliquer et faire glisser l’objet vers son nouvel emplacement,

• ou Sélectionner l’objet,

• Sélectionner dans le menu EDITION la commande COUPER,

• Positionner le curseur le nouvel emplacement,

• Sélectionner dans le menu EDITION la commande COLLER.

3.5 Copier un objet

• Positionner le pointeur de la souris sur l’objet à copier,

• Tout en maintenant la touche « CTRL » enfoncée, cliquer et faire glisser l’objet vers la destination, ou

• Sélectionner l’objet,

• Sélectionner dans le menu EDITION la commande COPIER,

• Positionner le curseur vers la destination,

• Sélectionner dans le menu EDITION la commande COLLER.

3.6 Grouper des objets

• Sélectionner les objets à regrouper,

• Sélectionner dans le menu contextuel, le sous-menu GROUPE puis la commande GROUPER,

• ou Sélectionner sur la barre d’outils Dessin le menu DESSIN puis la commande GROUPER.

Les objets groupés forment alors un objet unique.

3.7 Dissocier des objets groupés

• Sélectionner l’objet constitué d’un groupe d’objets,

• Sélectionner dans le menu contextuel, le sous-menu GROUPE puis la commande DISSOCIER,

• ou Sélectionner sur la barre d’outils Dessin le menu DESSIN puis la commande DISSOCIER.

3.8 Objet en arrière plan
