Résultats
Solution proposée et testée : Analyse du speckle
Utiliser la propriété de « mémoire » du speckle
Méthode de reconstruction de l’image
§ L’autocorrelation du speckle donne bien l’autocorrelation de l’image recherchée. Mais comment remonter à l’image elle-même à partir de son autocorrelation?
§ C’est la phase de la transformée de Fourier de l’objet que l’on cherche à retrouver, pour pouvoir reconstruire l’objet.
§ On peut retrouver cette phase grâce à une méthode itérative, qui donnera des estimations successives de la phase, avec pour seule condition que l’image doit être positive et réelle.
Dispositif

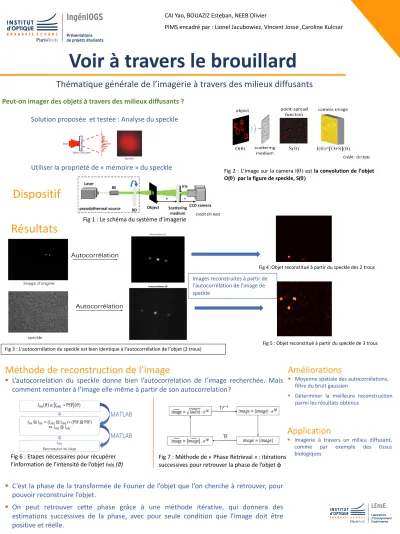

Voir à travers le brouillard
Thématique générale de l’imagerie à travers des milieux diffusants
Peut-on imager des objets à travers des milieux diffusants ?
CAI Yao, BOUAZIZ Esteban, NEEB Olivier
PIMS encadré par : Lionel Jacubowiez, Vincent Josse ,Caroline Kulcsar
Fig 1 : Le schéma du système d’imagerie
Fig 7 : Méthode de « Phase Retrieval » : itérations successives pour retrouver la phase de l’objet φ
Fig 4 :Objet reconstitué à partir du speckle des 2 trous
Fig 5 : Objet reconstitué à partir du speckle de 3 trous
Améliorations
§ Moyenne spatiale des autocorrélations, filtre du bruit gaussien
§ Déterminer la meilleure reconstruction parmi les résultats obtenus
Fig 6 : Etapes nécessaires pour récupérer l’information de l’intensité de l’objet Iobj(θ)
Crédit Ori Katz
Application
§ Imagerie à travers un milieu diffusant, comme par exemple des tissus biologiques
Crédit : Ori Katz
Fig 3 : L’autocorrélation du speckle est bien identique à l’autocorrélation de l’objet (2 trous)
Fig 2 : L’image sur la camera I(q)estla convolution de l’objet O(q) par la figure de speckle, S(q)
Images reconstruites à partir de l’autocorrélation de l’image de speckle
