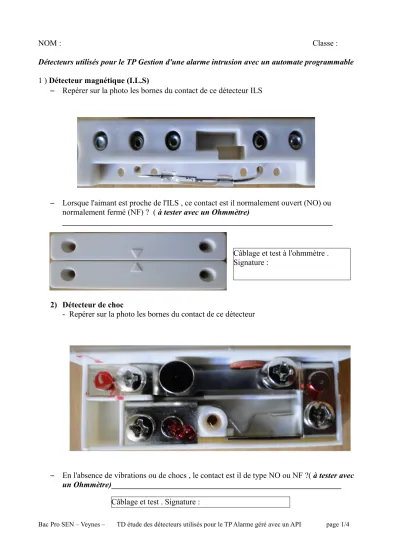

NOM : Classe : Détecteurs utilisés pour le TP Gestion d'une alarme intrusion avec un automate programmable 1 ) Détecteur magnétique (I.L.S)
– Repérer sur la photo les bornes du contact de ce détecteur ILS
– Lorsque l'aimant est proche de l'ILS , ce contact est il normalement ouvert (NO) ou normalement fermé (NF) ? ( à tester avec un Ohmmètre)
___________________________________________________________________
2) Détecteur de choc
- Repérer sur la photo les bornes du contact de ce détecteur
– En l'absence de vibrations ou de chocs , le contact est il de type NO ou NF ?( à tester avec un Ohmmètre)_________________________________________________________
Bac Pro SEN – Veynes – TD étude des détecteurs utilisés pour le TP Alarme géré avec un API page 1/4
Câblage et test à l'ohmmètre . Signature :
Câblage et test . Signature :
NOM : Classe : 3) Interrupteur à clé
- repérer sur la photo le fin de course anti-vandalisme ( Auto protection ou TAMPER en anglais) et
l'interrupteur à clé
– repérer sur le schéma de 2 couleurs différentes le contact de l'interrupteur à clé et le fin de course anti-vandalisme
Bac Pro SEN – Veynes – TD étude des détecteurs utilisés pour le TP Alarme géré avec un API page 2/4
NOM : Classe :
4) Clavier à codes DK9522
– Repérer sur la photo le fin de course anti-vandalisme (Auto protection) ,le cavalier de programmation « DAP Jumper », le relais 12V DC – 10A et le relais 12V DC – 3A
– Repérer sur la photo les bornes de l'alimentation , les bornes du contact normalement fermé du relais12VDC – 10A ( Sortie 1) et les bornes du fin de course anti-vandalisme.
Bac Pro SEN – Veynes – TD étude des détecteurs utilisés pour le TP Alarme géré avec un API page 3/4
NOM : Classe :
– A partir de la notice du clavier DK9522 , donner le rôle du cavalier de programmation
« DAP Jumper ».
________________________________________________________________________________
– Donner la procédure pour reprogrammer un Master Code avec ce cavalier : 1.
2.
3.
4.
5.
– A partir de la notice du clavier DK9522 , donner la procédure pour programmer le code 9753 en mode « Single User » pour actionner la sortie 1 en mode « Start-Stop » (toggle) .Le clavier est bloqué pendant 15 minutes si 6 codes infructueux ont été tapé.
Master code à programmer : 6420 Procédure :
Touches à actionner Actions
Bac Pro SEN – Veynes – TD étude des détecteurs utilisés pour le TP Alarme géré avec un API page 4/4
