TP-BAC PRO-46
PRODUCTION D’ENERGIE ELECTRIQUE
Nom et prénom de l’élève
OBJECTIFS - Identifier les différentes sources d’énergie.
- Connaître les différentes façons d’utiliser l’énergie solaire.

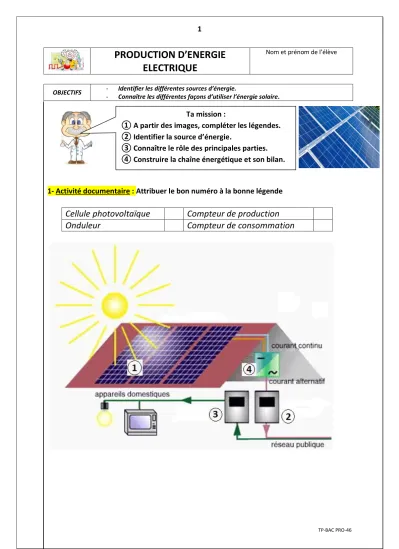

1- Activité documentaire : Attribuer le bon numéro à la bonne légende
Cellule photovoltaïque Compteur de production
Onduleur Compteur de consommation
Ta mission :
① A partir des images, compléter les légendes.
② Identifier la source d’énergie.
③ Connaître le rôle des principales parties.
④ Construire la chaîne énergétique et son bilan.
2
TP-BAC PRO-46
2- Principe de fonctionnement
Les panneaux photovoltaïques captent les rayonnements solaires et produisent du courant continu.
L’onduleur transforme ce courant continu en courant alternatif, nécessaire pour les appareils domestiques.
Distribution du courant : le surplus produit étant revendu à EDF.
2-1 Quelle source d’énergie permet le fonctionnement des cellules photovoltaïques ?
2-2 Quelle est le rôle des parties suivantes :
→ des cellules photovoltaïques :
→ de l’onduleur :
3- Construire la chaîne énergétique et donner le bilan énergétique
PERTES
Bilan énergétique :
