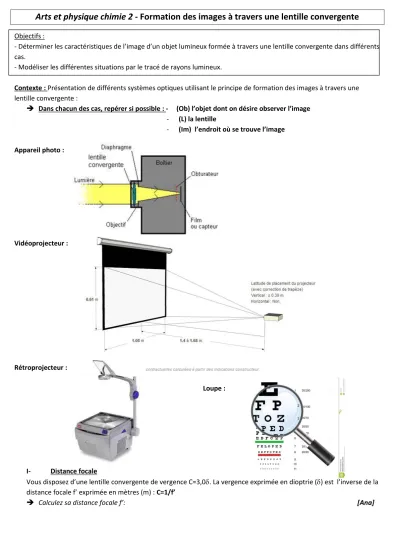

Arts et physique chimie 2 - Formation des images à travers une lentille convergente

Objectifs :

- Déterminer les caractéristiques de l’image d’un objet lumineux formée à travers une lentille convergente dans différents cas.

- Modéliser les différentes situations par le tracé de rayons lumineux.

Contexte : Présentation de différents systèmes optiques utilisant le principe de formation des images à travers une lentille convergente :

Dans chacun des cas, repérer si possible : - (Ob) l’objet dont on désire observer l’image - (L) la lentille

- (Im) l’endroit où se trouve l’image Appareil photo :

Vidéoprojecteur :

Rétroprojecteur :

Loupe :

I- Distance focale

Vous disposez d’une lentille convergente de vergence C=3,0. La vergence exprimée en dioptrie () est l’inverse de la distance focale f’ exprimée en mètres (m) : C=1/f’

Calculez sa distance focale f’: [Ana]

(2)

II- Cas n°1 : La lentille est placée à 100,0 cm de l’objet

II.1 Observation de l’image [Réa]

Réalisez le montage correspondant au cas n°1 et essayez d’obtenir l’image de l’objet sur l’écran.

Rmq : En optique, on parle d’image quand elle est nette.

II.2 Caractéristiques de l’image [Réa]

Indiquez les caractéristiques de l’image : - Position (Quantitativement/Avec une valeur) : - Nature : Est-elle observable sur l’écran ? - Sens (par rapport à l’objet) :

- Taille (Valeur à mesurer) :

Appelez le professeur pour vérification.

II.3 Modélisation [Ana]

En optique, le point image B’ d’un objet B donnée par une lentille est l’intersection des rayons lumineux issus de B, qui émergent de la lentille ou leur prolongement.

Placez les points particuliers O, F et F’ vus en cours sur le schéma suivant en respectant l’échelle horizontale de 1/10.

Tracez 3 rayons particuliers afin d’obtenir l’image B’ du point B

En déduire la position du point image A’ de A.

Appelez le professeur pour vérification.

II.4 Validation du modèle [Val]

Justifiez que le modèle est valide :

III- Cas n°2 : La lentille est placée à 50,0 cm de l’objet

III.1 Observation de l’image [Réa]

Réalisez le montage correspondant au cas n°2 et essayez d’obtenir l’image de l’objet sur l’écran.

(3)

III.2 Caractéristiques de l’image [Réa]

III.3 Modélisation [Ana]

III.4 Validation du modèle [Val]

Justifiez que le modèle est valide :

Appelez le professeur pour vérification.

IV- Cas n°3 : La lentille est placée à 20,0 cm de l’objet

IV.1 Observation de l’image [Réa]

Réalisez le montage correspondant au cas n°3 et essayez d’obtenir l’image de l’objet sur l’écran.

Si vous n’obtenez pas d’image sur l’écran, regardez brièvement en direction de l’objet à travers la lentille.

IV.2 Caractéristiques de l’image [Réa]

(4)

IV.3 Modélisation [Ana]

IV.4 Validation du modèle [Val]

Justifiez que le modèle est valide :

Appelez le professeur pour vérification.

V- Etude des différents cas à l’aide de l’animation [Val-Com]

A l’aide de l’animation « lentille convergente », proposez un récapitulatif des caractéristiques de l’image en fonction de la position de l’objet.

Aide : On pourra étudier les cas OA>2f’, 2f’>OA>f’ et OA<f’
