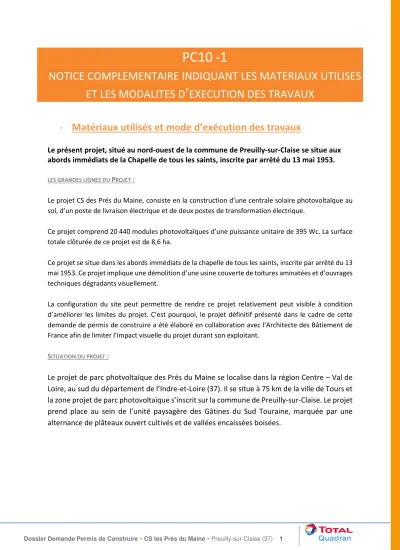

PC10 -1
NOTICE COMPLEMENTAIRE INDIQUANT LES MATERIAUX UTILISES ET LES MODALITES D ’ EXECUTION DES TRAVAUX
- Matériaux utilisés et mode d’exécution des travaux
Le présent projet, situé au nord-ouest de la commune de Preuilly-sur-Claise se situe aux abords immédiats de la Chapelle de tous les saints, inscrite par arrêté du 13 mai 1953.
LES GRANDES LIGNES DU PROJET :
Le projet CS des Prés du Maine, consiste en la construction d’une centrale solaire photovoltaïque au sol, d’un poste de livraison électrique et de deux postes de transformation électrique.
Ce projet comprend 20 440 modules photovoltaïques d’une puissance unitaire de 395 Wc. La surface totale clôturée de ce projet est de 8,6 ha.
Ce projet se situe dans les abords immédiats de la chapelle de tous les saints, inscrite par arrêté du 13 mai 1953. Ce projet implique une démolition d’une usine couverte de toitures aminatées et d’ouvrages techniques dégradants visuellement.
La configuration du site peut permettre de rendre ce projet relativement peut visible à condition d’améliorer les limites du projet. C’est pourquoi, le projet définitif présenté dans le cadre de cette demande de permis de construire a été élaboré en collaboration avec l’Architecte des Bâtiement de France afin de limiter l’impact visuelle du projet durant son exploitant.
SITUATION DU PROJET :
Le projet de parc photvoltaïque des Prés du Maine se localise dans la région Centre – Val de Loire, au sud du département de l’Indre-et-Loire (37). Il se situe à 75 km de la ville de Tours et la zone projet de parc photovoltaïque s’inscrit sur la commune de Preuilly-sur-Claise. Le projet prend place au sein de l’unité paysagère des Gâtines du Sud Touraine, marquée par une alternance de plâteaux ouvert cultivés et de vallées encaissées boisées.
Localisation de la zone projet – Département de l’indre-et-Loire
Le site du projet est localisé à l’ouest de la commune de Preuilly-sur-Claise, sur des terrains appartenant à la SCI du Moulin. Le site du projet photovoltaïque concerne la Communauté de Commune Loches Sud Touraine. Celle-ci regroupe 68 communes et comptait 52 301 habitants en 2015. A une échelle plus fine, le site est implanté sur la commune de Preuilly-sur-Claise.
Cette commune comptait 1 009 habitants en 2015 selon le recensement de l’INSEE.
Le projet se situe sur les parcelles cadastrales suivantes : B 820 ; B 821 ; B 822. B 824. B 825 ; B 832 ; B 834 ; B 835. B 1004 ; B 1005 ; B 1485, B 1152, B 1153, B 1174, B 1175, B 1482, B 1182 et B 1027.
La superficie totale des terrains cités ci-dessus est de 91 273 m².
La commune de Preuilly-sur-Claise est couverte par un Plan Local d’Urbanisme (-PLU) approuvé par délibération le 18 juillet 2013. D’après le document d’urbanisme, plusieurs zonages sont présents sur le site :
• Zone Ub : zone urbanisée – secteur d’extension pavillonnaire
Ce sont les zones urbaines correspondant au tissu résidentiel plus récent du bourg. Ce secteur déjà urbanisé est desservi par les réseaux existants ou en cours de réalisation et ayant une capacité suffisante pour desservir les constructions à implanter. La vocation principale de la zone est l’habitat, toutefois elle est également caractérisée par une mixité de fonctionnement : habitat, équipements, activités artisanales.
• Zone Ue : zone urbanisée – secteur dédié aux activités économiques
Cette zone urbaine correspond au secteur de développement des activités économiques et artisanales.
• Zone N : zone naturelle
Les zones naturelles et forestières, dites zones N, correspondent aux secteurs de la commune, équipés ou non, qu’il convient de protéger en raison de la qualité du site, des milieux naturels, des paysages et de leur intérêt, notamment du point de vue esthétique, historique, ou écologique, soit pour leur caractère d’espace naturel soumis ou non à des contraintes ou à des risques.
Les équipements publics et d’intérêt général et les installations nécessaires à la mise en place d’équipements publics liés aux divers réseaux y sont autorisés, sauf les centrales solaires photovoltaïques au sol.
Afin de rendre compatible le projet en zone Naturelle, une demande de modification du PLU de la commune de Preuilly-sur-Claise a été engagée dès janvier 2018.
Localisation de la zone au sein du PLU de la commune de Preuilly-sur-Claise – Source : Total Quadran
Au sein de la zone Ue, le site d’implantation du projet comporte actuellement de nombreux bâtiments issus d’une période d’activité industriel. Ces bâtiments sont entourés en rouge sur la carte présenté ci-dessous.
Lorsque la construction de la centrale solaire photovoltaïque au sol aura lieu, la société TOTAL Quadran s’est engagée auprès du propritéaire du terrain à prendre en charge le démantèlement de l’intégralité des bâtiements à l’exception du bâtiment centrale des ateliers d’origine, de bonne facture. La destruction des bâtiments de cette ancienne usine couverte de toitures amiantées et d’ouvrages techniques permettra d’améliorer la perception visuelle du site.
La plan de masse ci-dessous précise la localisation des bâtiments détruits et conservés sur le site lors de la construction de la centrale solaire photovoltaïque au sol.
PC 27 : plan de masse des constructions à démolir ou à conserver sur le site Source : TOTAL Quadran
Mode d’exécution des travaux et aménagements prévus
Le démantèlement des bâtiments présents sur le site sera confié par la société TOTAL Quadran a une entreprise disposant d’un agrément pour le démantèlement de bâtiments amiantés. Un pré-diagnostic amiante sera réalisé par la société TOTAL Quadran pour devenir de manière excate les zones en présence d’amiante sur le site.
La consultation et la sélection des entreprises sera effectuée par la société TOTAL Quadran au moment de l’ouverture du chantier solaire phpotovoltaïque au sol.
L’intégralité des déchets issus du démantèlement devront faire l’objet de bordereaux de suivis de déchets et être évacués vers des filières de traitements adapatés.
L’intérgalité des bâtiments présents sur le site seront démantélés. A l’exception du bâtiment centrale des ateliers d’origine, de bonne facture.
Ancien atelier d’origine présent sur le site de Preuilly-sur-Claise Source : Total QUADRAN
La société TOTAL Quadran portera une attention particulière à l’aménagement des murs présents au nord est du site à proximité directe de la chapelle des tous saints.
Selon leur hauteur, les murs exitants seront soit arasés, soit réhaussés pour obtenir une hauteur constante de deux mètres environ, afin d’éviter les éventuels décalages et ruptures dans la maçonnerie.
Les murs conservés devront être dévégétalisés et purgés du ciment. Ils devront être enduits à fleur de moellons avec du mortier de chaud sans adjuvants (chaud naturelle ou hydraulique NHL2) avec une sable 0,4 (granulométrie) type sable coloré naturel (sable de la Vienne ou mélange sable du Loir). Le dessus des murs sera caractérisé par un couronnement en enduis arrondis.
Au niveau du portail d’entrée du site, le miur sera rallongé jusqu’à la pilasse du portail. Ce mur sera en parpaings doublé (environ 12 cm) de moellons enduis (moellons réutilisés de la démoliton).
Le portail existant sera habilé avec des lames en bois verticales. Utilisation de lames de 9 à 10 cm de large en laissant un espace de 2 à 3 cm entre chaque lame. Les lames devront être taillées en pointe en partie haute.
Panneaux solaires photovoltaïques :
PC 2 : Plan de masse des installations projetées sur le site Source : Quadran
Le parc solaire sera composé d’environ 20 440 modules photovoltaïques (ou panneaux photovoltaïques). Chaque module, d’une puissance unitaire de 395 Wc, mesure 2 015 mm de long et 1 000 mm de large. Chaque module est constitué d’un assemblage de 60 cellules photovoltaïques élémentaires. Ces dernières utilisent la technologie du silicium multicristallin.
Elles sont encapsulées dans du verre de 4,6 mm d’épaisseur et dans un cadre résistant aux torsions. Le cadre des modules solaire photovoltaïque devra disposer d’une couleur sombre pour limiter l’impact visuel du projet.
Panneau solaire photovoltaïque Qcells envisagé sur le projet solaire photovoltaïque au sol de Preuilly- sur-Claise
Les modules peuvent par ailleurs résister à des pressions atteignant 5 400 Pascals. Les modules répondent aux normes de sécurité CEI 61730. Ils sont équipés d’une couche anti-reflet.
Les modules à base de silicium répondent à une technologie éprouvée, qui apporte des garanties en termes de fiabilité et de rendement, capables de s’inscrire dans le temps.
Structure et fixations :
Par groupe de 28, les modules seront fixés sur des structures métalliques dénommées
« tables ». Chaque table a une longueur d’environ 14,26 mètres et une largeur de 3,91 mètres (projetés au sol). Les modules seront en format portrait par rangées de 2 modules soit 2 x 14 modules par table.
Les tables auront une inclinaison de 15° et seront orientées plein sud.
La hauteur de 0,80 mètre minimum permet d’éviter le recouvrement des parties basses des rangées par la végétation présente (et l’accumulation de neige le cas échéant) et permet également d’assurer une meilleure ventilation des modules. La hauteur maximale des tables sera de 1,85 mètre.
Caractéristiques de la Centrale solaire de Preuilly-sur-Claise – Source : TOTAL Quadran
Les structures porteuses des modules seront fixées au sol par l’intermédiaire de profilés en acier galvanisé. Ces profilés sont établis en vue de recevoir la structure photovoltaïque (table + panneaux). Ils sont donc dimensionnés et fixés en vue de résister à l’arrachement ou à l’effondrement.
D’après l’étude des couches géologiques supérieures, la technologie pressentie pour les ancrages est l’utilisation de pieux battus ou vissés dans le sol, sans fondation en béton. La technique privilégiée sera celle des pieux battus dans le sol, à une profondeur d’environ 1,50 cm.
Celle-ci est peu impactant pour le terrain récepteur. Les avantages sont multiples : - temps de pose inférieur à celui nécessaire pour des pieux tarières ;
- procédé parmi les moins bruyants lors de la phase travaux ;
- réduction de façon importante des dégâts occasionnés au sol et à l’environnement (l’emprise au sol est négligeable et aucun travaux de terrassement n’est nécessaire) ; - réversibilité totale de la centrale solaire. A la fin de l’exploitation, ces pieux sont
simplement « dévissés » et exportés pour recyclage hors du site ;
Exemple de structures – Source : TOTAL Quadran
Ils permettent un ajustement exact de la hauteur des structures grâce à un système télescopique. Les aspérités de terrain peuvent ainsi être égalisées rapidement et facilement à l’aide de ce système. La hauteur réglable permet également de garantir la présence de lumière diffuse pour le développement de la végétation sous-jacente.
Ils présentent une grande durée de vie et sont facilement démontables.
De plus, ce type de structure permet globalement une économie de coûts et un gain de temps conséquent car :
- le système de montage est simple et rapide, sans fossé ni bétonnage ; il ne nécessite pas d’entretien ;
- il ne nécessite pas des coûts importants de personnel ; - il est stable et solide ;
- Il procure une transparence hydraulique quasi-totale (99%)
Leur mise en place se fera au moyen d’un engin similaire en taille à une sondeuse de sols. La couche de galvanisation est adaptée à la salinité des terrains en place afin d’assurer la stabilité des structures dans le temps. A la fin de l’exploitation, l’implantation des panneaux est ainsi entièrement réversible ; ces pieux sont enlevés. Dans tous les cas, l’installation ne nécessite aucune fondation en béton.
Exemple d’enfonce pieux – Source : TOTAL Quadran
Il n’y aura pas de câbles aériens, ils seront à l’arrière des tables sur des rails, posés sur des supports (parpaings). Le tout sera recouvert par un capot pour limiter l’exposition au soleil et la dégradation future des câbles. Seuls les piétons sur le site pourront voir ces câbles.
Exemple de pieux creux – Source : TOTAL Quadran
L’ensemble des composants de la structure est assemblé par boulonnage.
CHEMINS INTERNES
Au sein du site d’implantation, la circulation se fera par des chemins d’accès. Ces chemins d’accès constituant les voies de circulation périphériques au site, seront entièrement créés dans le cadre du projet et permettront l’accès au sein du site pendant la phase de construction (acheminement des éléments de la centrale) et d’exploitation (maintenance, surveillance).
Ces chemins créés seront réalisés en suivant le terrain naturel et auront une largeur de 4 mètres pour permettre le passage des engins et des services de sécurité. Ces chemins permettront le passage des véhicules quelque soit le temps afin de permettre une maintenance efficace.
Les voies internes seront nivelées et renforcées par un apport pierreux, mais sans aucun traitement bitumineux.
La surface totale de la piste est d’environ 5955 m².
Clôture et portails d’accès :
Une clôture, de 2 mètres de hauteur, en matériaux résistants ceinturera totalement les sites et aura pour fonction de délimiter leurs emprises, d’interdire l’entrée aux personnes non autorisées, et d’empêcher l’intrusion de gros animaux tout en permettant le passage des petits mammifères, reptiles et amphibiens. Les clôtures entourant le site de la centrale seront de type grillage à moutons galva simple torsion et les piquets seront des pieux en bois refendus en châtaigniers. Le linéaire de clôture atteindra une longueur d’environ 1 370 m.
Photographie 37 : Photomontage de l’entrée du parc photovoltaïque des Prés du Maine intégrant la requalification du portail, le mur d’enceinte rallongé jusqu’à la pilasse du portail,
le poste de livraison en bardage bois vertical, la clôture type grillage à moutons.
Photographie 38 : Photomontage du parc photovoltaïque des Prés du Maine depuis la route communale du Moulin de Chanvre
Le portail existant à l’entrée du site côté route du Grand Pressigny sera requalifié. Il sera habillé avec des lames en bois verticales. Utilisation de lames de 9 à 10 cm de large en laissant un espace de 2 à 3cm entre chaque lame. Les lames devront être taillées en pointe en partie haute.
Cet équipement sera également complété par un système de vidéosurveillance du site. Ce dispositif permet d’alerter un PC sécurité lorsqu’il y a pénétration dans le site ou détérioration de la clôture.
Equipements électriques annexes :
• Postes onduleurs/transformateurs
Les onduleurs permettent de passer du courant continu produit par les modules eu courant alternatif basse tension. Des transformateurs permettent ensuite d’augmenter la tension du courant pour la rendre compatible avec le réseau public HTA (convertissent l’électricité de 400 volts à 20 000 volts).
Chaque transformateur associé, est hébergé dans une armoire extérieure (baie outdoor). Pour équiper le site de Preuilly-sur-Claise, deux transformateurs seront présents. Les dimensions des deux transformateurs sont de 6 m x 2,6 m, soit 15,6 m² d’emprise au sol.
Les onduleurs sont ensuite connectés au poste de livraison où se trouvent les cellules de branchement ainsi que les protections coupe-circuit.
Les locaux techniques sont équipés de bacs de rétention, afin de prévenir des éventuelles fuites d’huile.
Les bâtiments auront une teinte gris mousse (7003).
• Poste de livraison
Un poste de livraison sera installé pour le fonctionnement de la centrale photovoltaïque. Il sera positionné au Nord-Est du site près du portail d’entrée. Le poste de livraison électrique sera équipé d’un bardage bois vertical composé de lames et de couvre-joints verticaux (tasseaux). Des essences types châtaignier ou mélèze seront utilisées pour la réalisation du bardage. Les portes et grilles métalliques seront peintes dans une teinte gris mousse (RAL7003).
Il assurera le comptage et le raccordement au réseau EDF. Il possède des caractéristiques visuelles proche d’un petit bâti technique type shelter, avec une surface cependant légèrement différente (6 m x 2,5 m soit 15 m²) et une hauteur de 2,75 m.
Illustration du poste de livraison – Source : TOTAL Quadran
Le raccordement électrique :
Les installations photovoltaïques sont des installations électriques et par conséquent elles doivent être conformes aux normes édictées par l’AFNOR. On trouve, sur un projet de cette nature, différents niveaux de câblage qui seront mis en œuvre :
- Le câblage
La majeure partie du câblage est réalisée par cheminement le long des châssis de support des modules, en aérien. Chaque panneau est fourni avec un câble positif et un négatif qui permettent de câbler directement les strings en reliant les panneaux mitoyens. Les câbles sont situés à l’arrière des panneaux, dans des chemins de câbles. De nombreuses mises à la terre sont assurées avec un câble en acier fixé sur un des pieds de la structure.
- Le transport du courant continu vers les onduleurs
Les strings sont ensuite reliés à des boites de jonction d’où partiront des câbles de section supérieure, ce qui permet ainsi de limiter les chutes de tension. Les liaisons entre les rangées de modules non mitoyennes, les liaisons vers les postes transformateurs depuis les tables de modules ainsi que les liaisons des postes transformateurs vers le poste de livraison seront enterrées. Les câbles souterrains sont dans des gaines posées, côte-à-côte, sur une couche de 10 cm de sable au fond d’une tranchée dédiée aux câbles, de 40 cm de large, d’une profondeur de 70 à 90 cm. L’enterrement des câbles se fera de préférence le long des pistes, en bout des rangées de modules photovoltaïques.
- Le câblage HTA
Un réseau HTA interne à l’installation sera mis en œuvre afin d’interconnecter les différents locaux transformateurs au poste de livraison.
