INTRODUCTION A UML
INTRODUCTION A UML
INTRODUCTION A UML
INTRODUCTION A UML
Moussa LO
UFR de Sciences Appl. & de Technologie UGB de Saint-Louis
Bibliographie
•
Intégrez UML dans vos projets, N. Lopez, J. Migueis, E.Pichon, Eyrolles, 1998.
• Modélisation objet avec UML, P. Muller, Eyrolles, 1998.
• UML 2 en action, P. Roques, F. Vallée, Eyrolles, 2004
• UML 2, Initiation, exemples et exercices corrigés, L.
Debrauwer, F. V. der Heyde, ENI, 2005.
• UML 2, Entraînez-vous à la modélisation, L. Debrauwer, N.
Webographie
•
UML @ site de l’OMG, http://www.uml.org/.• UML en français, http://uml.free.fr/.
• UML @ developpez.com, http://uml.developpez.com/
• UML @.wikipedia, http://fr.wikipedia.org/wiki/Unified_Modeling_Language
• Support de cours UML de F. Julliard, Université de Bretagne
Sud, 2002.
UML (Unified Modeling Language
)•
Résultat de la fusion de plusieurs modèles de conception objet comme :OMT (J. Rimbaugh),
BOOCH (G. Booch),
BOOCH (G. Booch),
OOSE (I. Jacobson), etc.
•
Adopté et normalisé par l’OMG (Object ManagementGroup) en 1997.
•
Représentation standardisée d’un système orientéUML (Unified Modeling Language
)•
UML ≠≠≠≠ Méthode de conception•
UML = notation graphique normalisée de présentation de certains concepts pour modéliser des systèmes objets. de certains concepts pour modéliser des systèmes objets.•
Peut être utilisée avec tout processus de développement objet.UML (Unified Modeling Language
)•
La version actuelle de UML (2) s’articule autour de 13 diagrammes.4 ont été introduits dans UML 2, Juillet 2005
.
•
Chaque diagramme fournit une représentation duUML (Unified Modeling Language
)•
UML modélise le système suivant 2 modes de représentation (nécessaires et complémentaires):Mode statique (ou structurel) : concerne la structure
du système pris au repos.
Mode dynamique (ou comportemental) : concerne la
dynamique de fonctionnement du système.
UML schématise la manière dont le système est composé et comment ses composantes sont liées.
Les 7 diagrammes UML de structure
Use cases : description des fonctionnalités du point de vue userClasses : structuration des entités manipulées par les
utilisateurs (classes, interfaces)
Packages : hiérarchie des modules du système (UML 2)
Objets : illustration des structures de classe complexes en
montrant des exemples d’instances et leurs relations montrant des exemples d’instances et leurs relations
Structure composite : description de la composition d’un objet complexe lors de son exécution (UML 2)
Composants : architecture des composants physiques du
système
Déploiement : description de l’installation des composants du
Les 6 diagrammes UML de comportement
Etats : représentation du cycle de vie commun aux objets d’unemême classe.
Activités : règles d’enchaînement des activités du système.
Séquences : description d’échanges de messages entre objets
dans le cadre d’un fonctionnement particulier du système; dans le cadre d’un fonctionnement particulier du système; représentation des scénarios d’utilisation du système.
Communication (ou collaboration) : représentation simplifiée
du diagramme de séquence.
Global d’interactions : association entre diagrammes de séquence et d’activités (UML 2).
Quelques outils UML
Rational Rose, http://www-306.ibm.com/software/rational/ WinDesign, http://www.win-design.com/ Objecteering/UML, http://www.objecteering.com/ Poseidon Poseidon, http://www.gentleware.com/ ArgoUML, http://argouml.tigris.org/ EclipseUML, http://www.eclipsedownload.com/Les cas d’utilisation d’UML
analyse
spécifications Use cases
Use cases d’UML
•
Modélisation de processus métiers en les découpanten cas d’utilisation.
• Représentation des fonctionnalités du système.
• Composé :
d’acteurs :
utilisateurs du système à représenter
rôle joué par une personne ou une chose extérieure qui
interagit avec le système
de cas d’utilisation :
fonctionnalités proposées par le système
Les acteurs
•
Représentent la frontière entre :les éléments constitutifs de l’application
les éléments extérieurs à l’application
•
Un acteur est un élément extérieur au système quiinteragit avec ce dernier.
•
L’identification des acteurs permet d’avoir une vue orientée utilisateur du système.•
Acteurs primaires : utilisateurs du système•
Acteurs secondaires : administrateurs du systèmeReprésentation UML des acteurs / système
Exemple d’une application bancaire
?
Guichetier (enregistre les opérations
courantes) Responsable des
devises (fournit les infos sur le
?
Directeur (fait le bilan journalier) infos sur le cours des devises)Les acteurs
•
Humains :Utilisateurs du logiciel (via l’interface graphique)
•
Logiciels :Autres logiciels qui interagissent avec le logiciel
•
Matériels :Matériels qui exploitent les données du logiciel ou qui sont pilotés par le logiciel
Ne pas confondre acteur et personne utilisant le système : Une même personne peut jouer plusieurs rôlesDéfinition d’un acteur
•
Pour chaque acteur :choisir un identificateur représentatif du rôle
Les use cases (cas d’utilisation)
•
Quelles sont les vues que les acteurs identifiés ont du système ? Identifier les fonctionnalités du système•
Use case :•
Use case :représente une fonctionnalité déclenchée suite à une action initiée par un acteur.
correspond à une manière spécifique d’utiliser le système. suite d’interactions entre un acteur et le système
Représentation textuelle d’un use case
•
Pour documenter les CA, la description textuelle estindespensable afin de communiquer facilement avec les utilisateurs.
•
Rubriques habituelles obligatoires :Nom : verbe à l’infinitif décrivant une intercation
entre un acteur et le système.
Résumé : brève description du CA.
Acteurs : liste des acteurs interagissant avec le CA. Description : texte explicatant le CA.
Représentation textuelle d’un use case
•
Rubriques habituelles optionnelles :Pré-conditions : conditions nécessaires pour
déclencher le CA.
Post-conditions : conditions remplies après
l’exécution du CA (état du système après réalisation du CA).
Exceptions : décrit les éventuelles exceptions levées.
(Un CA décrit le comprtement du système lorsqu’il n’y a pas d’exception.)
Représentation textuelle d’un use case
Use case “ Retrait en espèces “• Nom : Retrait en espèces • Acteurs : Guichetier
• Description :Description :
Le guichetier saisit le numéro de compte du client.
L’application vérifie la validité du numéro de compte et demande le type d’opération au guichetier.
Le guichetier sélectionne un retrait d’espèces d’un certain montant.
L’application vérifie que le montant est disponible dans le compte. Si oui, elle débite le compte et informe le guichetier qu’il peut donner la somme au client.
Relations entre use cases
2 types de relations :
•
Extension (extends)La Relation extends
•
Tous les use cases fils•
sont des cas particuliers du use case pèreLa Relation uses
•
Permet de décomposer un use case complexeLes use cases (cas d’utilisation)
L’ensemble des cas d’utilisation d’un système
contient:
les exigences fonctionnelles attendues ou existantes
les acteurs
les relations qui unissent acteurs et fonctionnalités.
les relations qui unissent acteurs et fonctionnalités.
Les cas d’utilisation servent de support pour les étapes de modélisation, de développement et validation.
Référentiel du dialogue entre les informaticiens et les clients.
Exemple :
distributeur automatiqueOn considère un distributeur automatique de produits courants (bonbons, boissons, etc.).
Une fois qu’il a choisi les produits qu’il désire acheter, le client doit ensuite payer ses achats, soit en espèces, client doit ensuite payer ses achats, soit en espèces, soit par carte bancaire.
Lors de l’achat d’un produit alimentaire, le client verifier la date limite de consommation du produit.
Les scénarios
Les scénarios
Scénarios
•
“Série d’évènements ordonnés dans le temps simulantune éxécution particulière du système”, Lopez, Migueis, Pichon.
•
“Ensemble ordonné de messages échangés par desobjets (instance de classe ou d’acteur)”, Roques, Vallée.
objets (instance de classe ou d’acteur)”, Roques, Vallée.
•
Instance de cas d’utilisation.•
Permettent d’expérimenter les exécutions du systèmeScénarios
Pour chaque cas d ’utilisation, il existe un ou plusieurs
scénarios dont la description permet d’expliciter le comportement du système pour une situation donnée.
Représentation d’un scénario
Un scénario peut être représenté par un diagramme de séquence.
Exemple de diagramme de séquence
Représentation d’un scénario
Un scénario peut être aussi représenté par un diagramme de communication (diagramme de collaboration dans UML 1).
Exemple de diagramme de communication
Le diagramme de communication se focalise sur la représentation spatiale.
Diagramme de séquence
•
Décrit la dynamique d’une sous-fonction du système.•
La dynamique globale d’un système nécessiteplusieurs diagrammes de séquences.
•
•
Modélise les messages échangés entre objets enmettant l’accent sur la chronologie des messages.
•
Décrit les interactions entre un groupe d’objets enmontrant, de façon séquentielle, les envois de message qui interviennent entre les objets.
Diagramme de séquence : messages
•
Pour interagir entre eux, les objets s’envoient des messages.Lors de la réception d’un message, un objet devient actif et exécute la méthode appropriée.
Envoi de message = appel de méthode
•
Message : spécification d’une communication unidirectionnelle entre objets qui transporte deDiagramme de séquence : ligne de vie
• Le diagramme de séquence fait entrer en action les
instances des classes intervenant dans la réalisation de la sous-fonction qui lui est liée.
• A chaque instance est associée une ligne de vie qui montre ses actions et réactions, ainsi que les périodes durant lesquelles elle est active.
Diagramme de séquence : ligne de vie
nom objet : Classe
nom de l’objet et de sa classe
Le nom de l’objet est optionnel
période d’activité de l’objet
Diagramme de séquence : messages
•
Les envois de message sont représentés par desflèches horizontales reliant la ligne de vie de l’objet émetteur à celle de l’objet destinataire.
objet_1 : Classe objet_2 : Classe
objet_1 : Classe objet_2 : Classe
Diagramme de séquence : messages
•
La transmission d’informations est possible.objet_1 : Classe objet_2 : Classe
objet_1 : Classe objet_2 : Classe
Diagramme de séquence : messages
3 catégories de messages :
•
Synchrone (appel) : invocation d’une opération;l’émetteur donne la main au récepteur et est bloqué jusqu’au traitement effectif du message.
•
•
Asynchrone (signal) : communication explicite entre 2 objets; l’émetteur n’est pas bloqué et peut poursuivre son exécution. (cas des systèmes multi-thread).Diagramme de séquence : messages
Auto-envoi de message :
Un objet peut s’envoyer un message.
objet : Classe
Diagramme de séquence : messages
Creation et destruction d’un objet :
•
Création d’objet : message spécifique qui donne lieu au début de la ligne de vie du nouvel objet.•
Destruction d’objet : message envoyé à un objet existant et qui donne lieu à la fin de sa ligne de vie. Représenté par une croix.Diagramme de séquence : messages
Creation et destruction d’un objet :
objet_1 : Classe
objet_2 : Classe
objet_2 : Classe
Diagramme de classes
• Permet de définir l’ensemble des classes et leurs
relations.
• Une classe est représentée par un rectangle séparé en 3
parties : parties :
La 1ière partie contient le nom de la classe La 2e partie contient les attributs de la classe La 3e partie contient les méthodes de la classe
• Pour des raisons de lisibilité, on peut masquer ou non
Diagramme de classes :
représentation d’une classepublic class Etudiant {
public String nom; public String prenom;
private String numero_ins; public Etudiant(String nom) {
this.nom = nom; }
public String getNumIns() { return this. numero_ins; } public void setNumIns(String numero_ins) {
if (numero_ins==null || numero_ins.length!=11) return; this.numero_ins = numero_ins;
}
Diagramme de classes :
représentation d’une classeNom Classe
attribut1 : type
attribut2 : type = valeur
methode1(args) methode1(args) methode2():type
Diagramme de classes : visibilité
• (+) public : accessible par toutes les classes.
• (-) private : accessible que par les seules méthodes de sa classe.
• (#) protected : accessible par les classes du même

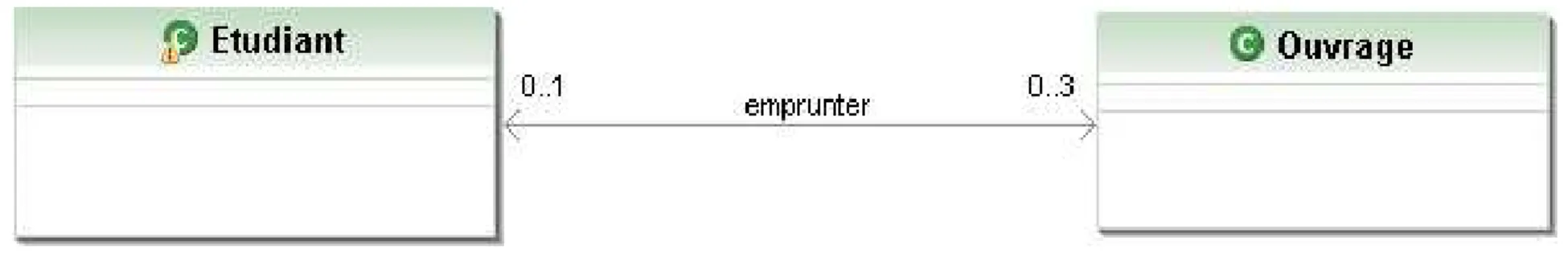

Diagramme de classes : association
• Une association représente une relation structurelle entre classes d’objets.
• On représente une association en traçant une ligne entre les classes associées.
Diagramme de classes : association
• Association ternaire :
Classe1 Classe2
Diagramme de classes : association
Types de multiplicité des associations
1 : un et un seul 0 .. 1 : zéro ou un m .. n : de m à n * : de zéro à plusieurs 0 .. * : de zéro à plusieurs 1 .. * : de un à plusieurs N : exactement N
Diagramme de classes : association
• Classe Association :
Classe1 Classe2
Diagramme de classes :
composition/agregation
•
Composition :Les composants font partie de l’objet composé.
Chaque composant ne peut être partagé entre
plusieurs objets composés. plusieurs objets composés.
•
Agregation :Composition faible.
Les composants peuvent être partagés par plusieurs
Diagramme de classes :
composition/agregation
Les diagrammes d’objets et
de structure composite
• Complètent le diagramme de classe.
• Les diagrammes d’objets servent à illustrer des
structures de classes compliquées en montrant des structures de classes compliquées en montrant des exemples d’instance.
• Les diagrammes de structure composite permettent
de décrire la composition d’un objet complexe lors de l’exécution.
Diagramme de packages
• Un package est un ensemble de classes et d'autres
packages regroupés sous un nom.
• C'est l'adaptation du concept de librairie ou de
bibliothèque. bibliothèque.
• Servent à structurer l’ensemble des classes et
interfaces.
• Permet de structurer un système en plusieurs parties, chacune représentée par un package .
Le diagramme d’états
Représente le cycle de vie commun aux objets d’1 même classe.
Exple : Situation
professionnelle d’une personne
Le diagramme d’états : état
• Moment du cycle de vie d’un objet.
• Dans un état, un objet peut être Actif ou Inactif :
• Inactif : attend un signal provenant d’autres objets
• Inactif : attend un signal provenant d’autres objets
• Actif : réalise une activité (exécution d’une série de
méthodes liée à un objectif)
• Le changement d’état est déclenché par un
Le diagramme d’états : transition
• Lien orienté entre 2 états qui exprime le fait que
l’objet a la possibilité de passer d’un état d’origine à un état de destination.
Le diagramme d’états : exemple
Le diagramme d’activités
•
Permet de représenter graphiquement le comportementd’une méthode ou le déroulement d’un cas d’utilisation.
•
Il est composé :•
Il est composé :• d’un noeud initial
• d’activités liées entre elles par des évènements
Le diagramme d’activités
• Forme spécifique du diagramme d’états-transitions
dans lequel :
chaque état est associé à une activité
toutes les transitions sont automatiques (enchaînements)
• Activité : série d’actions.
• Action :
Affecter une valeur à un attribut, Créer ou détruire un objet,
Le diagramme d’activités : exemple
Le diagramme de composants
• Décrit les composants et leurs dépendances dans
l’environnement de réalisation.
• Vue statique de l’implémentation des systèmes qui
montrent les choix de réalisation. montrent les choix de réalisation.
• En général, il n’est utilisé que pour des systèmes
Diagramme de composants
Modélisation de l’architecture logicielle et sa structuration en composants.
Les diagramme de déploiement
• Montre la disposition physique des différents matériels
– les noeuds – qui entrent dans la composition d’un système et la répartition des instances de composants, processus et objets qui « fonctionnent » sur ces matériels.
matériels.
• Modélisation de l’architecture matérielle. • Très utile pour des systèmes distribués.
