BILAN GLOBAL :
/20
-Aucune bavure apparente
sur l’arrondi réalisé.
/4
REFERENCE
NOM : Prénom : Classe : Date :

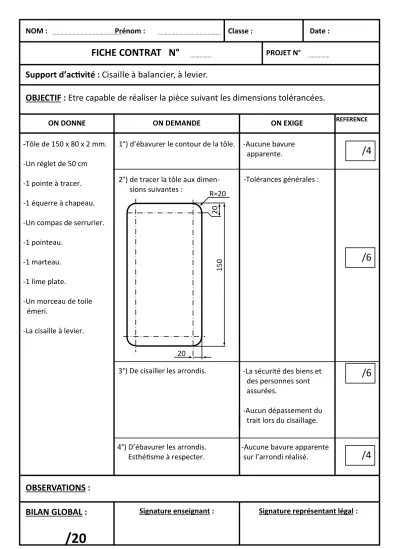

FICHE CONTRAT N°
PROJET N°Support d’activité : Cisaille à balancier, à levier.
OBJECTIF : Etre capable de réaliser la pièce suivant les dimensions tolérancées.
ON EXIGE ON DEMANDE
ON DONNE
Signature enseignant : Signature représentant légal :
OBSERVATIONS :
Document L/Thèmes/Support de tournevis/FICHE CONTRAT 4 ème traçage des arrondis
-Tôle de 150 x 80 x 2 mm.
-Un réglet de 50 cm -1 pointe à tracer.
-1 équerre à chapeau.
-Un compas de serrurier.
-1 pointeau.
-1 marteau.
-1 lime plate.
-Un morceau de toile émeri.
-La cisaille à levier.
1°) d’ébavurer le contour de la tôle. -Aucune bavure
apparente.
/4
2°) de tracer la tôle aux dimen- sions suivantes :
-Tolérances générales :
3°) De cisailler les arrondis. -La sécurité des biens et des personnes sont assurées.
-Aucun dépassement du trait lors du cisaillage.
/6
4°) D’ébavurer les arrondis.
Esthétisme à respecter.
/6
R=20
20
20 150
