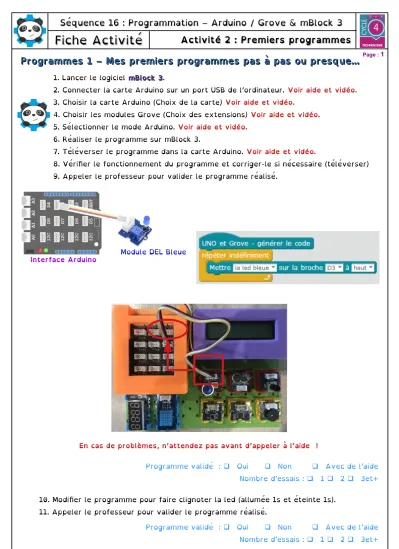

Page : 1
Activité 2 : Premiers programmes Activité 2 : Premiers programmes Séquence 16 : Programmation – Arduino / Grove & mBlock 3 Séquence 16 : Programmation – Arduino / Grove & mBlock 3
Fiche Activité Fiche Activité
Programmes 1 – Mes premiers programmes pas à pas ou presque...
Programmes 1 – Mes premiers programmes pas à pas ou presque...
1. Lancer le logiciel mBlock 3mBlock 3.
2. Connecter la carte Arduino sur un port USB de l’ordinateur. Voir aide et vidéo.
3. Choisir la carte Arduino (Choix de la carte) Voir aide et vidéo.
4. Choisir les modules Grove (Choix des extensions) Voir aide et vidéo.
5. Sélectionner le mode Arduino. Voir aide et vidéo.
6. Réaliser le programme sur mBlock 3.
7. Téléverser le programme dans la carte Arduino. Voir aide et vidéo.
8. Vérifier le fonctionnement du programme et corriger-le si nécessaire (téléverser) 9. Appeler le professeur pour valider le programme réalisé.
Interface Arduino Module DEL Bleue
10. Modifier le programme pour faire clignoter la led (allumée 1s et éteinte 1s).
11. Appeler le professeur pour valider le programme réalisé.
Programme validé : Oui Non Avec de l’aide Nombre d’essais : 1 2 3et+
En cas de problèmes, n’attendez pas avant d’appeler à l’aide !
Programme validé : Oui Non Avec de l’aide Nombre d’essais : 1 2 3et+
Page : 2
Activité 2 : Premiers programmes Activité 2 : Premiers programmes Séquence 16 : Programmation – Arduino / Grove & mBlock 3 Séquence 16 : Programmation – Arduino / Grove & mBlock 3
Fiche Activité Fiche Activité
Programmes 2 Programmes 2
Vous devez réaliser un programme qui permet d’allumer la led bleue en appuyant sur le bouton poussoir, quand celui-ci est relâcher, la led s’éteint.
Programmes 3 Programmes 3
Vous devez réaliser un programme qui allume la led bleue après l’appui sur le bouton poussoir. La led s’éteint toute seule après 5s.
Programmes 4 Programmes 4
Vous devez réaliser un programme qui simule le fonctionnement d’un feu tricolore.
- rouge pendant 10s - orange pendant 5s - vert pendant 10s
Pour cela, cous aurez besoin de la maquette du feu tricolore à demander au professeur).
Programmes 5 Programmes 5
Vous devez réaliser un programme qui permet d’afficher un décompte sur le module d’afficheur sur la maquette de feu.
Programme validé : Oui Non Avec de l’aide Nombre d’essais : 1 2 3et+
Programme validé : Oui Non Avec de l’aide Nombre d’essais : 1 2 3et+
Programme validé : Oui Non Avec de l’aide Nombre d’essais : 1 2 3et+
Programme validé : Oui Non Avec de l’aide Nombre d’essais : 1 2 3et+
