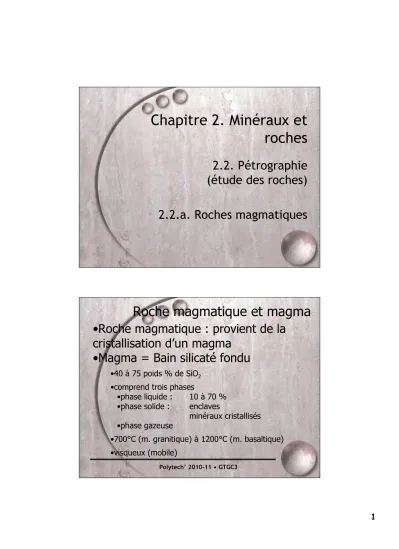

Chapitre 2. Minéraux et roches
2.2. Pétrographie (étude des roches) 2.2.a. Roches magmatiques
Polytech’ 2010-11 • GTGC3
Roche magmatique et magma
•Roche magmatique : provient de la cristallisation d’un magma
•Magma = Bain silicaté fondu
•40 à 75 poids % de SiO2
•comprend trois phases
•phase liquide : 10 à 70 %
•phase solide : enclaves
minéraux cristallisés
•phase gazeuse
•700°C (m. granitique) à 1200°C (m. basaltique)
•visqueux (mobile)
Chapitre 2. Minéraux et roches
2.2. Pétrographie (étude des roches) 2.2.a. Roches magmatiques 2.2.a.i. Les magmas
Polytech’ 2010-11 • GTGC3
Les grands types de magmas
Les principaux types de magmas sont définis par la composition chimique :
•magma basique
•magma intermédiaire
•magma acide
SiO2 : 45-55 %poids (+) Fe, Mg, Ca (-) Na, K
SiO2 : 55-65 %poids (±) Fe, Mg, Ca, Na, K
SiO2 : 65-75 %poids (-) Fe, Mg, Ca (+) Na, K Roches : basalte, gabbro
Roches : andésite
Roches : granite, rhyolite
Polytech’ 2010-11 • GTGC3
Synthèse
un magma, c’est… du liquide, des gaz, des solides
liquide
gaz
solide
Hydro- thermalisme
chaleur+gaz
Suivi des émissions
SiO2 (45-75%) Eléments majeurs Eléments traces
H2O CO2 SCl, F
Minéraux
Roches magmatiques Eruption
Eléments incompatibles Eléments compatibles
Exsolution
Enclaves Eléments radioactifs
Polytech’ 2010-11 • GTGC3
Volcanisme et plutonisme
Chambre magmatique
Surface R. Volcaniques
(extrusives,
effusives)
R. plutoniques (intrusives) (érosion)
cône volcanique
remontée du magma
cheminée
coulée de lave
Polytech’ 2010-11 • GTGC3
Corps magmatiques
Cône
volcanique Coulées Laccolite
Sill
Batholite
Polytech’ 2010-11 • GTGC3
La question
•Les géothermes terrestres sont connus
•Les solidus des roches du manteau sont connus
Dans quelles conditions les roches du
manteau sont-elles susceptibles de
fondre ?
Polytech’ 2010-11 • GTGC3 100
200
300
400
500
600
1000 2000
Géotherme / fusion des péridotites
CONTINENT OCÉAN
CROUTE MANTEAU
Dans la LVZ, le géotherme et le solidus sont proches mais ...
Liquide cristaux+ pé
ri do ti te
Mehier (1995) Température (°C)
Pr of
km
Géotherme moyen
Solidus de la péridotite
...ça ne va pas fondre !!!!
Polytech’ 2010-11 • GTGC3
LVZ
100
200
300
400
500
600
1000 2000
Géotherme / fusion des péridotites
CONTINENT OCÉAN
CROUTE MANTEAU
Liquide cristaux+ Litho
Asth.
pé ri do ti te
Mehier (1995) Température (°C)
Pr of
km
Géotherme moyen
Solidus de la péridotite
Dans la LVZ, le géotherme et le solidus sont proches mais ...
Conséquences :
•La roche est proche de son début de fusion (5-10 %)
•Le caractère ductile est très prononcé
•Une faible modification du géotherme ou du solidus
=> fusion plus poussée
=> magmatisme
•Zone provilégiée de genèse des magmas (120-250 km)
•Température 1200-1300°C = température de la lave basaltique
Polytech’ 2010-11 • GTGC3
Mécanismes (1)
1 2
SPS
1 2
SPS L
L
Géotherme océanique Géotherme de dorsale Solidus de la péridotite sèche Liquidus de la péridotite 80
160
240
1000 2000
Température (°C)
Pr of
km
Mehier (1995)
Liquide
Solide
Liquide cristaux+
MAGMA
Mehier (1995)
Décompression adiabatique au niveau des dorsales
océaniques
Polytech’ 2010-11 • GTGC3
Mécanismes (2)
1 3
SPS
1 3
SPS L
L
80
160
240
1000 2000
Température (°C)
Pr of
km
Mehier (1995)
Géotherme océanique
Géotherme de point chaud Solidus de la péridotite sèche Liquidus de la péridotite
Liquide
Solide
Liquide cristaux+
MAGMA
Apport de chaleur au niveau des points chauds
Polytech’ 2010-11 • GTGC3
Mécanismes (3)
1 SPS
SPH
1
SPS SPH L
L
Géotherme océanique
Solidus de la péridotite sèche Solidus de la péridotite hydratée Liquidus de la péridotite 80
160
240
1000 2000
Température (°C)
Pr of
km
Mehier (1995)
Abaissement du point de fusion au niveau des zones de subduction
Liquide
Solide
Liquide cristaux+
MAGMA
Polytech’ 2010-11 • GTGC3
Liaison avec la géodynamique
REMONTÉE MANTELLIQUE
ride
médio-océanique croûte océanique lithosphère
asthénosphère
POINT CHAUD
ACCRETION SUBDUCTION
Mécanisme n°1 Mécanisme n°2 Mécanisme n°3
H
2O
altération de la croûte océanique
DECOMPRESSION ADIABATIQUE
APPORT DE CHALEUR
ABAISSEMENT DU POINT DE
FUSION
croûte continentale
Polytech’ 2010-11 • GTGC3
Classifications
Une classification des roches magmatiques se fait à partir de minéraux cardinaux
Il existe plusieurs classifications des roches en fonction des minéraux cardinaux
Streckeisen (1967) :
tectosilicates : Qz-FK-Plagio-feldspathoïdes
Chapitre 2. Minéraux et roches
2.2. Pétrographie
(étude des roches)
2.2.a. Roches magmatiques
2.2.a.ii. Cristallisation des magmas
Polytech’ 2010-11 • GTGC3
Cristallisation
Magma
complète : granite
(roche plutonique) partielle : basalte (roche volcanique)
La cristallisation est le passage d'un état désordonné liquide à un état ordonné solide
Polytech’ 2010-11 • GTGC3
Le système albite-quartz
Ab Q
Température (°C)
0 20 40 60 80 100
845
1130
745
Liquidus
Solidus
1 Liquide
Albite + quartz
Liquide + albite
Liquide + quartz
•Système à deux minéraux totalement immiscibles
E
Polytech’ 2010-11 • GTGC3
Le système albite-quartz
745
Ab Q
Température (°C)
0 20 40 60 80 100
845
1 Liquide 1130
Albite + quartz
Liquide + albite
Liquide + quartz
E
75 52
T1 T2
41
TE T3
3 phases
Polytech’ 2010-11 • GTGC3 745
Ab Q
Température (°C)
0 20 40 60 80 100
845
1130
Le système albite-quartz
1 Liquide
Albite + quartz
Liquide + quartz
E
20 30 T1
T2
41
TE T3
Polytech’ 2010-11 • GTGC3
Points essentiels
Système à deux minéraux entièrement immiscibles :
•La cristallisation aboutit à la formation de deux minéraux (phases pures)
•La composition du minéral reste la même tout au long du processus (phase pure)
•La composition du liquide évolue tout au long de la cristallisation
•Le point eutectique est le point où coexistent un liquide et deux minéraux, dont la température est la plus basse
•A l’eutectique, on a la réaction :
Liquide -> minéral A + minéral B
Polytech’ 2010-11 • GTGC3
Ab An
Le système Albite-anorthite
Liquidus
Solidus
Température (°C)
1553
1118
0 20 40 60 80 100
1200 1300 1400 1500
1600 1 Liquide
Liquide solide+
1 Solide
•Système à deux minéraux entière- ment miscibles (solution solide)
•Série des plagioclases
Polytech’ 2010-11 • GTGC3
Ab An
Le système Albite-anorthite
Température (°C)
1553
1118
0 20 40 60 80 100
1200 1300 1400 1500
1600 1 Liquide
Liquide solide+
1 Solide
96 78 94
70
Apparition du premier cristal
A B C
!
%liquide = BC AC
!
%solide = AB
60
AC
26 19
Polytech’ 2010-11 • GTGC3
Quelques solutions solides
•Forstérite - Fayalite (olivines = péridots)
•Enstatite - Ferrosilite (pyroxènes) [Si2O6]Mg2 - [Si2O6]Fe2
•Amphiboles (Fe-Mg)
•Micas (Fe-Mg)
•Plagioclases : tectosilicates
•[SiO2] ⇒ 4x[SiO2] = [Si4O8]
•substitution : 1 Si ⇔ 1 Al
•[Si3AlO8]- [Si3AlO8]K orthose [Si3AlO8]Na albite
•substitution : 2 Si ⇔ 2 Al
•[Si2Al2O8]2- [Si2Al2O8]Ca anorthite
plagioclases
Polytech’ 2010-11 • GTGC3
Points essentiels
Système à deux minéraux entièrement miscibles :
•La cristallisation aboutit à la formation d’un seul minéral dont la composition est identique à celle du bain initial
•La composition du minéral évolue tout au long de la cristallisation :
•Les premiers minéraux sont très riches en anorthite
•Plus la température baisse, plus le solide devient riche en albite
•La composition du liquide évolue tout au long de la cristallisation (enrichissement en albite)
