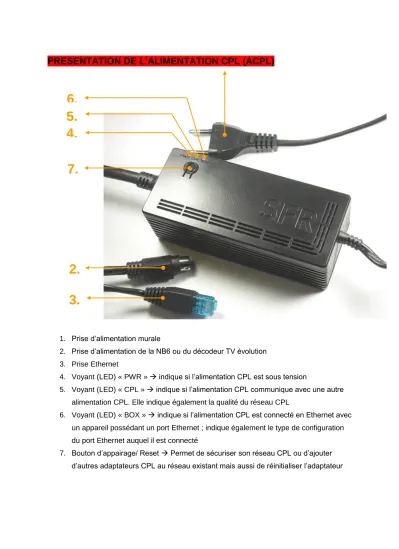

PRESENTATION DE L’ALIMENTATION CPL (ACPL)
1. Prise d’alimentation murale
2. Prise d’alimentation de la NB6 ou du décodeur TV évolution 3. Prise Ethernet
4. Voyant (LED) « PWR » indique si l’alimentation CPL est sous tension
5. Voyant (LED) « CPL » indique si l’alimentation CPL communique avec une autre alimentation CPL. Elle indique également la qualité du réseau CPL
6. Voyant (LED) « BOX » indique si l’alimentation CPL est connecté en Ethernet avec un appareil possédant un port Ethernet ; indique également le type de configuration du port Ethernet auquel il est connecté
7. Bouton d’appairage/ Reset Permet de sécuriser son réseau CPL ou d’ajouter d’autres adaptateurs CPL au réseau existant mais aussi de réinitialiser l’adaptateur
2.
3.
4.
5.
6.
7.
Le bouton de l’alimentation CPL
Le bouton de l’alimentation CPL possède deux fonctions.
La première permet d’appairer deux alimentation CPL et donc de sécuriser son réseau CPL.
La seconde permet de réinitialiser l’alimentation CPL à son état « sortie d’usine »
Temps d’appui sur le bouton et effets :
Pour un appui d’une durée inférieure à 0,5 secondes : rien ne se produit
Pour un appui entre 0,5 et 2,5 secondes: cela lance le processus d’appairage / (sécurisation)
Pour un appui entre 2,5 et 5 secondes: rien ne se produit
Pour un appui d’une durée supérieure à 5 secondes : cela lance le processus de réinitialisation
Diodes
LED Etat Description
PWR
Eteinte L'ACPL est débranché du secteur.
Verte en continu L'ACPL est branché sur le secteur.
CPL
Eteinte Le réseau CPL n'est pas activé.
Les deux ACPL ne sont pas encore associés.
Les deux ACPL ne communiquent pas.
Clignote rouge (1s) puis Clignote vert (1s)
L'ACPL est en cours de démarrage.
Clignote orange L’ACPL est en cours de processus d’appairage Vert
en continu
L'application CPL est en marche et fonctionne correctement.
L'ACPL fait partie d'un réseau CPL.
Le débit disponible entre les deux ACPL est optimal et supérieur à 30Mbps.
Orange en continu
L'application CPL est en marche.
L’ACPL fait partie d'un réseau CPL.
Le débit disponible entre les deux ACPL est moyen et est inférieur à 30Mbps.
Rouge en continu
L'application CPL est en marche.
L'ACPL fait partie d'un réseau CPL.
Le débit disponible entre les deux ACPL est faible et est inférieur à 10Mbps
BOX
Eteinte Le câble Ethernet n’est pas connecté ou L’IAD/STB n’est pas sous tension (la prise d’alimentation de l’ACPL n’est pas connectée)
Clignote rouge (1s) puis Clignote vert (1s)
L’ACPL est en cours de démarrage.
Clignote vert Le câble Ethernet est connecté et des données sont transmises.
L’ACPL est connecté à un port Ethernet 100Mbits/s
Clignote rouge Le câble Ethernet est connecté et des données sont transmises.
L’ACPL est connecté à un port Ethernet 10Mbits/s
Cas particulier
CPL/BOX
CPL rouge BOX éteinte
L’ACPL est en mode « stand-by ».
L’ACPL passe dans ce mode lorsque le câble Ethernet est débranché ou lorsque celui-ci ne détecte pas d’activité réseau durant 3 minutes.
Le mode stand-by est désactivé dès lors que l’on rebranche le câble Ethernet ou que celui-ci détecte à nouveau une activité réseau.
Mise en route
Alimentation CPL relié à la NB6
1. Brancher la première alimentation CPL sur une prise électrique proche votre NB6 2. La LED PWR doit s’allumer en vert
3. Après 1 seconde environ les LED CPL et BOX s’allument en rouge pendant 1 seconde
4. Après 0,3 secondes d’extinction, les LED CPL et BOX s’allument en vert pendant 1 seconde
5. Brancher l’autre extrémité de l’alimentation à votre NB6
6. Connecter ensuite le câble Ethernet sur l’un des ports Ethernet (bleu) de votre NB6
7. La LED BOX clignote à présent au vert.
Alimentation CPL relié à votre décodeur TV évolution:
1. Brancher le second ACPL sur une prise électrique proche de votre décodeur TV évolution
2. La LED PWR est allumée en vert
3. Après 1 seconde environ les LED CPL et BOX s’allument en rouge pendant 1 seconde
4. Après 0,3 secondes d’extinction, les LED CPL et BOX s’allument en vert pendant 1 seconde
5. La LED CPL s’allume ensuite en vert. La LED CPL de la première alimentation CPL est désormais également allumée en vert, ce qui signifie que le réseau CPL est activé et que les deux alimentations CPL sont bien associés et communiquent ensemble.
6. Brancher l’autre extrémité de l’alimentation à votre décodeur TV évolution
7. Connecter ensuite la prise Ethernet à votre décodeur TV évolution.
8. La LED BOX clignote à présent au vert.
Une fois l’installation terminée, la LED PWR de chaque alimentation CPL doit être allumée fixe en vert. La LED CPL doit être également allumée fixe en vert, orange ou rouge en fonction de la qualité de la connexion CPL. La LED BOX doit clignoter en vert (ou rouge si le port Ethernet de l’appareil auquel est relié l’alimentation CPL est configuré en 10Mbits/s)
Appairage
Sécurisation de 2 alimentations CPL (Clé SFR) :
1. Appuyer 1 seconde sur le bouton de chaque alimentation CPL.
2. Lorsque toutes les LED ne clignotent plus et que les LED CPL sont allumées, les deux adaptateurs sont bien appairés et sécurisés.
Supprimer une alimentation CPL d’un réseau CPL sécurisé existant:
Pré requis: L’alimentation CPL à supprimer doit faire partie d’un réseau CPL sécurisé (paragraphe A)
1. Appuyer 5 secondes sur le bouton de l’alimentation CPL à supprimer du réseau CPL existant.
2. Attendre que les LED de l’alimentation CPL à supprimer du réseau existant arrêtent de clignoter. Une fois que les LED ont cessé de clignoter, la LED CPL de l’alimentation CPL qui a été supprimé du réseau existant ne doit plus être allumée.
Ce qui signifie que l’ACPL ne fait plus partie du réseau CPL.
Ajout d’un adaptateur CPL 200Mbps possédant une clé aléatoire à un réseau de 2 alimentations CPL déjà installés et sécurisés:
Pré requis: sécurisation de 2 alimentations CPL (paragraphe A)
1. Appuyer 12 secondes sur le bouton d’appairage de l’adaptateur 200Mbps pour le supprimer de son réseau existant (Randomisation).
2. Attendre que les LED de l’adaptateur 200Mbps cessent de clignoter.
3. Appuyer 1 seconde sur le bouton de l’un des 2 alimentations CPL du réseau existant. Cet alimentation CPL devient “adder” et sa LED CPL clignote.
4. Appuyer 1 seconde sur le bouton d’appairage de l’adaptateur 200Mbps que vous souhaitez ajouter au réseau. Il devient ”joiner”. Sa LED CPL clignote.
5. La LED CPL de l’alimentation CPL “adder” continue de clignoter durant 120 secondes dans l’attente d’un autre adaptateur CPL rejoignant le réseau CPL existant.
a- Durant cette période de 2 minutes, il est possible d’ajouter un autre adaptateur CPL au réseau existant en répétant l’opération E.4.
b- Il est également possible d’écourter cette période de 2 minutes Durant laquelle les adaptateurs CPL ne sont pas opérationnels en appuyant 1 seconde sur l’alimentation CPL “adder” qui continue de clignoter.
4. Quand toutes les LED ont cessé de clignoter et que les LED CPL de chaque alimentation CPL et adaptateurs 200Mbps sont allumées, cela signifie que tous les alimentations CPL sont appairés et opérationnels.
Supprimer un adaptateur 200Mbps d’un réseau CPL existant:
Pré requis: L’adaptateur 200Mbps doit faire partie d’un réseau CPL sécurisé existant (paragraphe E)
1. Appuyer 12 secondes sur le bouton d’appairage de l’adaptateur 200Mbps à supprimer du réseau CPL existant.
2. Attendre que les LED de l’adaptateur CPL à supprimer du réseau existant cessent de clignoter. Une fois que les LED ont cessé de clignoter, la LED CPL de l’adaptateur CPL qui a été supprimé du réseau existant ne doit plus être allumée. Ce qui signifie que l’adaptateur CPL 200Mbps ne fait plus partie d’un réseau CPL.
RETOUR EN CONFIGURATION USINE
Le bouton sert également à réinitialiser l’alimentation CPL à son état d’origine (reset factory). Notez qu’à son état d’origine, l’alimentation CPL n’est plus sécurisé et retrouve sa clé réseau SFR.
Pour cela il suffit d’appuyer au moins 5 secondes sur le bouton jusqu’à ce que les LED s’éteignent. Une fois le clignotement des LED terminé, l’alimentation CPL est réinitialisé et prêt à fonctionner.
Dans le cas où les deux alimentations CPL ont fait l’objet d’une manipulation d’appairage, il faut réaliser l’opération de réinitialisation sur les deux ACPL. Ils seront donc tous les deux prêts à fonctionner comme à leur sortie d’usine.
RESOLUTION DE PROBLEMES
Cas Résolution
L'ACPL ne s'allume pas
Débranchez la prise d'alimentation du secteur. Patientez quelques secondes puis rebranchez-le.
Vérifiez que la prise d'alimentation est correctement branchée.
Vérifiez que la prise ou que la multiprise sur laquelle vous avez branché l’ACPL est bien alimentée en électricité.
La LED CPL est éteinte sur les deux adaptateurs ACPL
Vérifiez que la prise d’alimentation IAD/STB est bien branchée Vérifiez que vos adaptateurs ACPL sont bien appairés.
--> Pour cela, veuillez procéder à une manipulation d'appairage en appuyant une seconde sur le bouton de chacun des adaptateurs ACPL. Patientez jusqu'à l'arrêt du clignotement des LEDs et vérifiez que les LED CPL sont bien allumés sur chacun des adaptateurs ACPL.
--> Si ce n'est toujours pas le cas, procédez à un "reset" des deux adaptateurs ACPL en appuyant 5 secondes sur le bouton de chacun des adaptateurs ACPL.
Patientez jusqu'à l'arrêt du clignotement des LEDs et vérifiez que les LED CPL sont bien allumés sur chacun des adaptateurs ACPL.
La LED CPL est rouge et la LED BOX est allumée
Cela signifie que le débit entre les deux adaptateurs est faible.
Vérifiez qu'il n'y a pas d'appareils branché à proximité ou sur la même multiprise que les adaptateurs ACPL tels qu'un chargeur de portable (ou toute autre alimentation du même type), une lampe halogène, une lampe avec ampoule à économie d’énergie, ou un fer à repasser. Ce type d'appareil peu provoquer des interférences et perturber le bon fonctionnement du réseau CPL
La LED CPL est orange et la LED BOX est allumée
Cela signifie que le débit entre les deux adaptateurs est moyen.
Vérifiez qu'il n'y a pas d'appareils branché à proximité ou sur la même multiprise que les adaptateurs ACPL tels qu'un chargeur de portable (ou toute autre alimentation du même type), une lampe halogène, une lampe avec ampoule à économie d’énergie, ou un fer à repasser. Ce type d'appareil peut provoquer des interférences et perturber le bon fonctionnement du réseau CPL
La LED BOX est rouge
Cela signifie que le port Ethernet de l'appareil sur lequel est connecté l'adaptateur ACPL est configuré en 10Mbits/s. Pour que la LED BOX passe au vert, il suffit de configurer cet appareil en 100Mbits/s afin d’avoir un débit optimal.
La LED BOX est éteinte Vérifiez que votre décodeur est bien branché sur le secteur.
Vérifiez que votre IAD/STB est bien branchée sur le secteur.
L'image du programme IPTV se fige de temps à autre
Vérifiez qu'il n'y a pas d'appareils branché à proximité ou sur la même multiprise que les adaptateurs ACPL tels qu'un chargeur de portable (ou toute autre alimentation du même type), une lampe halogène, une lampe avec ampoule à économie d’énergie, ou un fer à repasser.
Toutes les LEDs sont au vert mais les adaptateurs ACPL ne communiquent pas
Vérifiez que le câble Ethernet de l'adaptateur ACPL relié à la box est bien connecté au bon port Ethernet dédié.
Toutes les LEDs sont au vert mais il n'y a aucune image sur le téléviseur.
Vérifiez que votre décodeur est bien branché sur le secteur.
Vérifiez que votre décodeur est correctement raccordé à votre téléviseur.
Vérifiez que le programme sélectionné fait partie de votre bouquet.
Vérifiez que le câble Ethernet de l'adaptateur ACPL relié à la box est bien connecté à la bonne application (TV)
Compatibilité
Les alimentations CPL sont compatibles avec tous les autres produits spécifiés
« HomePlugAV » : LEA, Devolo, D-Link, Bewan, Asoka, Aztech, Belkin, Cisco, Netgear, Zyxel,… Les alimentations CPL ne pourrons cependant pas être couplés avec des produits CPL 85Mbps du standard « HomePlug 1.0 ». Bien que ces produits soient des produits HomePlug, ils n’ont pas été conçus pour être compatible avec des produits HomePlugAV 200Mbps.
GLOSSAIRE
CPL Courant Porteur en Ligne STB (Set Top Box) Décodeur IPTV
IAD (Integrated Access Device) Modem ADSL, « Box » …
Randomisation Génération d’une clé réseau aléatoire et suppression d’un réseau existant
Clé SFR Clé de sécurité réseau implémentée par défaut dans un ACPL Clé aléatoire Clé de sécurité réseau (privée) aléatoire et unique
« Adder » Adaptateur CPL dans l’attente de l’intégration d’un autre adaptateur CPL à son réseau
« Joiner » Adaptateur CPL rejoignant un réseau CPL existant
Appairage association de deux ACPL ou adaptateurs CPL sur une même clé réseau
