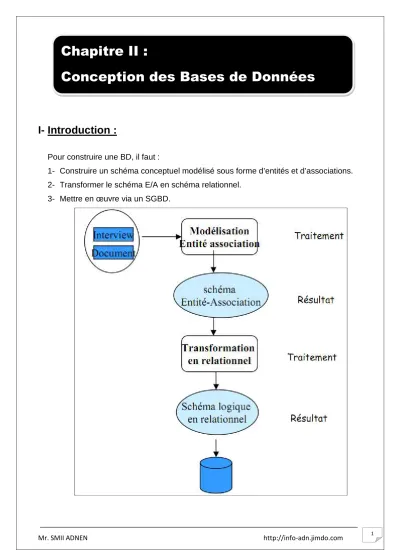

I- Introduction :
Pour construire une BD, il faut :
1- Construire un schéma conceptuel modélisé sous forme d’entités et d’associations.
2- Transformer le schéma E/A en schéma relationnel.
3- Mettre en œuvre via un SGBD.
Chapitre II :
Conception des Bases de Données
Mr. SMII ADNEN http://info-adn.jimdo.com 2 Exemple : Personne conduit une voiture
II- Eléments constitutifs du modèle E/A :
Entité : c’est un objet, un événement, un lieu, une personne … une chose, identifiable sans ambiguïté.
Syntaxe :
Propriété : Une donnée élémentaire que l’on perçoit sur une entité ou une association (Attribut, champ)
Mr. SMII ADNEN http://info-adn.jimdo.com 4 Identifiant (Clé): Désigner une entité ou association de façon unique.
C’est un ensemble d’attributs (un ou plusieurs) tel qu’il n’existe pas deux instances (enregistrements) de l’entité ou de l’association
III- Contraintes de cardinalité des associations :
A combien d’associations de A une entité appartient ?
- Une association permet de relier, une ou plusieurs entités.
- Le Rôle détermine la façon dont les entités sont reliées.
- 3 types d’association
Mr. SMII ADNEN http://info-adn.jimdo.com 6 Cardinalité ?
Etude de Cas : (Centre de Formation)
Dégager le Modèle entité-association pour le cas suivant :
