Hardware sound processing unit (HSPU

Objectif du projet

Ce projet consiste à réaliser une Sound Processing Unit (SPU) en hardware ayant pour but d’accélérer les opérations nécessaires à la production de son et/ou de musique basés sur de la lecture massivement parallèle d’échantillons sonores.

Méthodes | E xpérie nces | Résultats

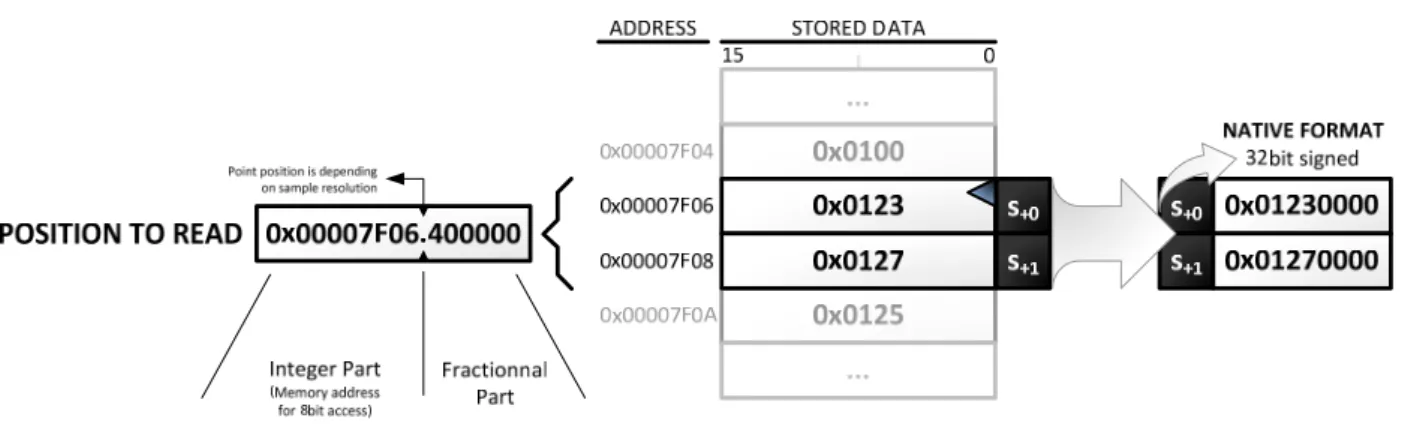

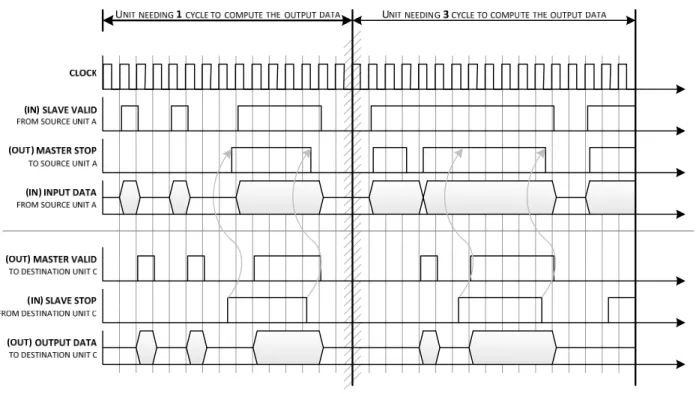

La chaîne d’opérations nécessaire pour la production de son est très simple : prédiction des nouvelles positions, collecte des échantillons, interpolation, altération (amplitude, filtre, etc.), accumulation. Néanmoins, la fréquence de ces opérations est nettement trop élevée pour qu’elles soient réalisées avec efficience par un CPU embarqué. Les contraintes temporelles strictes qu’impose le rendu simultané de nombreux sons ont mené à la réalisation sur FPGA d’un SPU basé sur une architecture pipelinée. Ce SPU, disposant de sa propre mémoire RAM pour le stockage des échantillons, est directement contrôlable par le CPU sur lequel il est mappé.

Pour son exploitation, il a été réalisé un synthétiseur MIDI polyphonique basique pouvant être piloté par tout appareil équipé de la connectique MIDI sérielle à connecteur DIN5 (p.ex : claviers, séquenceurs, ordinateurs, etc.). Pour cela, un CPU softcore se charge de la conversion des événements MIDI en commandes pour le SPU.

Le HSPU est actuellement capable de rendre jusqu’à 256 canaux audio simultanément à 88.2kHz en 32bits stéréo avec une très faible latence.

HSPU - Hardware Sound Processing Unit

Dip lômant/e Alexandre Ganchinho

HES-SO Valais Route du Rawyl 47 1950 Sion

Trava il de dip lôme | é d i t i o n 2 0 1 2 | Filière Systèmes industriels Domaine d’application Infotronics Professeur responsable Dr. Pierre-André Mudry pierre-andre.mudry@hevs.ch

Le projet a été réalisé sur un kit de de développement embarquant une FPGA, des mémoires RAM/FLASH,

Le HSPU peut être piloté par un clavier, un ordinateur ou tout autre appareil équipé de la connectique
