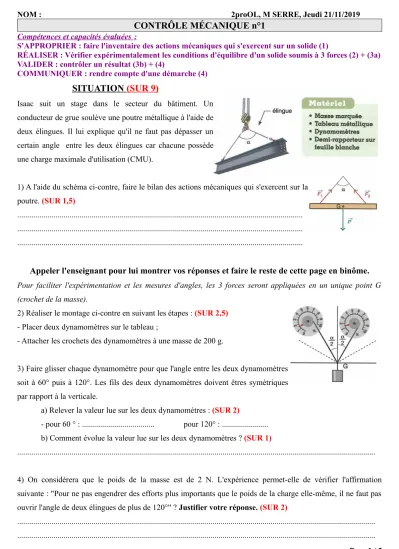

NOM : 2proOL, M SERRE, Jeudi 21/11/2019
CONTRÔLE MÉCANIQUE n°1
Compétences et capacités évaluées :
S'APPROPRIER : faire l'inventaire des actions mécaniques qui s'exercent sur un solide (1)
RÉALISER : Vérifier expérimentalement les conditions d'équilibre d'un solide soumis à 3 forces (2) + (3a) VALIDER : contrôler un résultat (3b) + (4)
COMMUNIQUER : rendre compte d'une démarche (4)
SITUATION (SUR 9)
Isaac suit un stage dans le secteur du bâtiment. Un conducteur de grue soulève une poutre métallique à l'aide de deux élingues. Il lui explique qu'il ne faut pas dépasser un certain angle entre les deux élingues car chacune possède une charge maximale d'utilisation (CMU).
1) A l'aide du schéma ci-contre, faire le bilan des actions mécaniques qui s'exercent sur la poutre. (SUR 1,5)
...
...
...
Appeler l'enseignant pour lui montrer vos réponses et faire le reste de cette page en binôme.
Pour faciliter l'expérimentation et les mesures d'angles, les 3 forces seront appliquées en un unique point G (crochet de la masse).
2) Réaliser le montage ci-contre en suivant les étapes : (SUR 2,5) - Placer deux dynamomètres sur le tableau ;
- Attacher les crochets des dynamomètres à une masse de 200 g.
3) Faire glisser chaque dynamomètre pour que l'angle entre les deux dynamomètres soit à 60° puis à 120°. Les fils des deux dynamomètres doivent êtres symétriques par rapport à la verticale.
a) Relever la valeur lue sur les deux dynamomètres : (SUR 2)
- pour 60 ° : ... pour 120° : ...
b) Comment évolue la valeur lue sur les deux dynamomètres ? (SUR 1)
...
4) On considèrera que le poids de la masse est de 2 N. L'expérience permet-elle de vérifier l'affirmation suivante : "Pour ne pas engendrer des efforts plus importants que le poids de la charge elle-même, il ne faut pas ouvrir l'angle de deux élingues de plus de 120°" ? Justifier votre réponse. (SUR 2)
...
...
Page 1 / 2
NOM : 2proOL, M SERRE, Jeudi 21/11/2019
CONTRÔLE MÉCANIQUE n°1
Appeler l'enseignant pour être de nouveau séparé de votre binôme.
Si vous ne le faites pas, je divise la note de cette page par 2.
RÉALISER : Connaître et utiliser la relation entre le poids et la masse (1.1 et 2.2) S'APPROPRIER : connaître les caractéristiques d'une force (1.2 et 2.1)
RÉALISER : Représenter une action mécanique par une force (1.3)
VALIDER : Vérifier les conditions d'équilibre d'un solide soumis à 3 forces (2.3) RÉALISER : Représenter une action mécanique par une force (2.4)
VALIDER : donner la solution à un problème (2.5)
EXERCICE 1. (SUR 5,25)
1.1) La tasse ci-contre a une masse de 400 g. Calculer son poids. (SUR 1,25) ...
...
...
Point d'application Droite d'action Sens
Valeur
1.3) Tracer la représentation de ce poids sur la tasse, à partir de son point d’application, avec l'échelle 1 cm pour 1 N. (SUR 2)
EXERCICE 2. (SUR 6)
Sid monte sur une échelle. L'échelle est en équilibre et soumise à 3 forces. On néglige son poids.
2.1) Compléter le tableau des caractéristiques des forces (sauf la dernière colonne). (SUR 1,5)
2.2) Calculer la masse de Sid. (SUR 1,25)
...
...
2.3) Vérifier que les trois droites d'action sont concourantes. (SUR 0,75) 2.4) Faire le dynamique des forces en prenant 1 cm pour 100 N. (SUR 1,5) 2.5) En déduire la valeur de F2 : ... (SUR 1)
Page 2 / 2 1.2) Compléter le tableau des caractéristiques.
(SUR 2)
Sid
150 700
