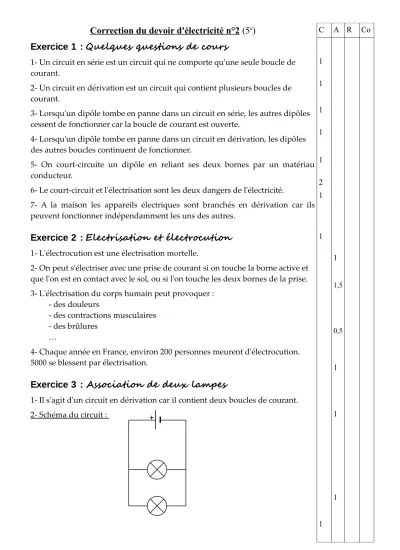

Correction du devoir d'électricité n°2 (5
e)
C A R CoExercice 1 : Quelques questions de cours
1- Un circuit en série est un circuit qui ne comporte qu'une seule boucle de courant.
2- Un circuit en dérivation est un circuit qui contient plusieurs boucles de courant.
3- Lorsqu'un dipôle tombe en panne dans un circuit en série, les autres dipôles cessent de fonctionner car la boucle de courant est ouverte.
4- Lorsqu'un dipôle tombe en panne dans un circuit en dérivation, les dipôles des autres boucles continuent de fonctionner.
5- On court-circuite un dipôle en reliant ses deux bornes par un matériau conducteur.
6- Le court-circuit et l'électrisation sont les deux dangers de l'électricité.
7- A la maison les appareils électriques sont branchés en dérivation car ils peuvent fonctionner indépendamment les uns des autres.
Exercice 2 : Electrisation et électrocution
1- L'électrocution est une électrisation mortelle.
2- On peut s'électriser avec une prise de courant si on touche la borne active et que l'on est en contact avec le sol, ou si l'on touche les deux bornes de la prise.
3- L'électrisation du corps humain peut provoquer : - des douleurs
- des contractions musculaires - des brûlures
…
4- Chaque année en France, environ 200 personnes meurent d'électrocution.
5000 se blessent par électrisation.
Exercice 3 : Association de deux lampes
1- Il s'agit d'un circuit en dérivation car il contient deux boucles de courant.
2- Schéma du circuit :
1 1
1 1
1 2 1
1
1 1
1,5
0,5
1
1
1 +
3- Si on dévisse l'une des lampes, l'autre continuera de briller car elles sont dans deux boucles de courant différentes.
4- a)Si on court-circuite la lampe on court-circuite la pile en même car il s'agit d'un circuit en dérivation et cela va provoquer un fort échauffement.
b) Le court-circuit de la pile peut provoquer un incendie.
5- Les lames d'une pile sont faites d'une longueur telle qu'elles ne peuvent pas se toucher afin d'éviter tout contact accidentel entre les deux lames, qui
provoquerait un court-circuit.
Exercice 4 : Étude d'un circuit électrique
1- Il s'agit d'un circuit en série car il ne contient qu'une seule boucle de courant.
2- Les quatre dipôles de ce circuit sont : le générateur, l'interrupteur, la lampe et la DEL (diode électroluminescente)
3- a) Par convention, le courant électrique circule dans le circuit de la borne + du générateur vers la borne – du générateur.
3-b) Sens du courant :
4-a) La DEL est branchée dans le sens passant.
4-b) Si on inverse le sens de branchement de la DEL, elle sera bloquée et se comportera comme un interrupteur ouvert. Comme la lampe et la DEL sont branchées en série, si la DEL est bloquée la lampe ne pourra pas s'allumer.
Présentation et soin de la copie Rédaction et orthographe
1
4 1
1
1
1 1
1
1 1
