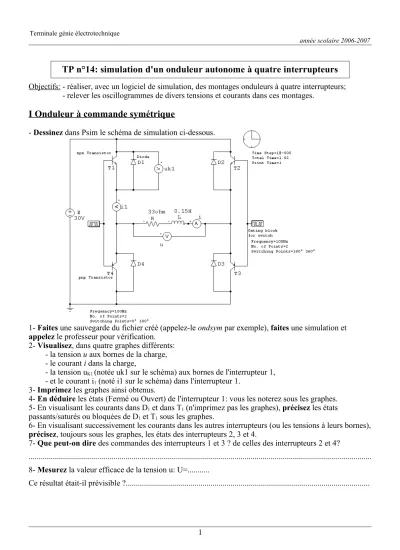

Terminale génie électrotechnique
année scolaire 2006-2007
Objectifs: - réaliser, avec un logiciel de simulation, des montages onduleurs à quatre interrupteurs;
- relever les oscillogrammes de divers tensions et courants dans ces montages.
I Onduleur à commande symétrique
- Dessinez dans Psim le schéma de simulation ci-dessous.
1- Faites une sauvegarde du fichier créé (appelez-le ondsym par exemple), faites une simulation et appelez le professeur pour vérification.
2- Visualisez, dans quatre graphes différents:
- la tension u aux bornes de la charge, - le courant i dans la charge,
- la tension uK1 (notée uk1 sur le schéma) aux bornes de l'interrupteur 1, - et le courant i1 (noté i1 sur le schéma) dans l'interrupteur 1.
3- Imprimez les graphes ainsi obtenus.
4- En déduire les états (Fermé ou Ouvert) de l'interrupteur 1: vous les noterez sous les graphes.
5- En visualisant les courants dans D1 et dans T1 (n'imprimez pas les graphes), précisez les états passants/saturés ou bloquées de D1 et T1 sous les graphes.
6- En visualisant successivement les courants dans les autres interrupteurs (ou les tensions à leurs bornes), précisez, toujours sous les graphes, les états des interrupteurs 2, 3 et 4.
7- Que peut-on dire des commandes des interrupteurs 1 et 3 ? de celles des interrupteurs 2 et 4?
...
8- Mesurez la valeur efficace de la tension u: U=...
Ce résultat était-il prévisible ?...
1
TP n°14: simulation d'un onduleur autonome à quatre interrupteurs
Terminale génie électrotechnique
année scolaire 2006-2007
II Onduleur à commande décalée
1- Modifiez le schéma précédent comme suit:
- ajoutez sur le dessin (n'importe où) l'élément File (Elements -> Other -> .FILE). Double-cliquez dessus, et écrivez dans le cadre: alpha=45°. Enregistrez sous le nom decal (File ->Save As...) dans le dossier où se trouve le fichier ondsym.sch.
- Modifiez, pour la commande de T1 et T4 le champ Switching points: alpha alpha+180°
2- Sauvegardez le fichier obtenu sous le nom onddec, lancez une simulation et appelez le professeur pour vérification.
3- Reprenez les questions 2 à 6 de la partie I.
4- Justifiez le nom « commande décalée »:
...
5- Mesurez, pour différentes valeurs de alpha, la valeur efficace de la tension u:
alpha = 45°: U=...
alpha = 90°: U=...
alpha = 135°: U=...
Pour modifier alpha, remplacez dans l'élément file 45° par sa nouvelle valeur, enregistrez l'élément File (File ->Save) et relancez la simulation.
6- Quel est l'intérêt de la commande décalée ?
...
7- Visualisez l'allure du courant débité par l'alimentation continue E. En déduire une propriété essentielle que doit posséder cette alimentation.
...
