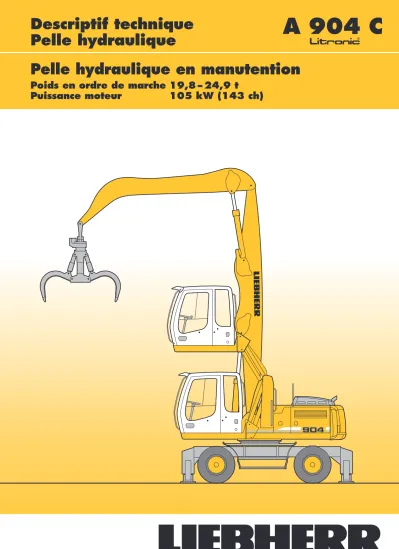

Descriptif technique A 904 C
Pelle hydraulique litronic ` Pelle hydraulique en manutention
Poids en ordre de marche 19,8 – 24,9 t
Puissance moteur 105 kW (143 ch)
Données techniques
2
DT A 904 C Litronic Pelle hydraulique en manutentionMoteur
Puissance selon norme
ISO 9249__________________________105 kW (143 ch) à 1800 tr/min.
Type________________________________Liebherr D 934 S selon Tier 3/niveau 3A Conception________________________4 cylindres en ligne
Alésage/Course____________122/136 mm Cylindrée ____________________6,4 l
Principe de fonctionnement____Moteur Diesel 4 temps Injecteur-pompe
Suralimenté avec refroidissement de l’air d’admission
Réduction des gaz d’échappement Système de refroidissement____Refroidissement par eau et radiateur à huile
moteur intégré
Filtre à air__________________________Filtre à air sec avec séparateur primaire, éléments principal et de sécurité
Capacité du réservoir
de carburant______________________350 l
Mise au ralenti automatique____Par manipulateurs sensitifs Circuit électrique
Tension ______________________24 V
Batteries ____________________2 x 110 Ah/12 V Alternateur __________________Triphasé 28 V/80 A
Orientation
Moteur de rotation ______________Moteur hydraulique Liebherr à plateau oscillant avec distributeurs intégrés et commande du couple
Réducteur__________________________Liebherr compact à train planétaire Couronne de rotation____________Liebherr à denture intérieure étanche Vitesse de rotation ______________0 – 9,0 tr/min. à variation continue Couple de rotation ______________46 kNm
Frein de blocage__________________Frein multidisques à bain d’huile (à ressorts) Option______________________________Frein de positionnement par pédale
Cabine
Conception________________________Montée sur plots élastiques, isolée phonique- ment, vitres teintées, pare-brise escamotable sous le toit de la cabine. Porte avec fenêtre cou- lissante
Siège ______________________________Monté sur amortisseurs, réglable en hauteur et longitudinalement en fonction du poids et la cor- pulence du conducteur (6 positions)
Commandes______________________Intégrées dans les consoles, les manipulateurs sont réglables par rapport au siège
Contrôle____________________________Affichage digital de l’état de fonctionnement actuel à l’aide d’un menu. Contrôle, affichage, avertissement (sonore et optique) automatiques et enregistrement des dysfonctionnements tels qu’une surchauffe du moteur, une pression d’hui- le moteur trop faible ou un niveau d’huile hydrau- lique trop bas
Climatisation______________________Système de climatisation en série, dispositif de refroidissement et de chauffage combiné, filtre à poussière additionnel dans le circuit d’air extéri- eur/air frais
Niveau sonore
ISO 6396__________________________LpA(intérieur) = 73 dB(A) 2000/14/CE ______________________LWA(extérieur) = 100 dB(A)
Les niveaux sonores indiqués sont conformes aux directives “Blauer Engel”.
Châssis
Moteur hydraulique______________A plateau oscillant avec clapet ralentisseur inté- gré
Boîte________________________________Semi-automatique à 2 gammes de vitesse et ralentisseur intégré
Vitesse de translation____________0 – 2,5 km/h (tout terrain) 0 – 5,0 km/h (chantier)
0 – 9,0 km/h (vitesse lente, route) 0 – 20,0 km/h (route)
Ponts moteurs____________________40-t pont directeur oscillant, blocable automati- quement et hydrauliquement
Freinage____________________________Freins à disques multiples à bain d’huile sans entretien, jeu-réduit, frein de service et frein de service et de stationnement activés hydraulique- ment
Variantes du châssis____________4 stabilisateurs
Equipement
Conception________________________Acier à haute résistance pour les sollicitations extrêmes. Paliers élaborés pour une répartition optimale des contraintes
Vérins hydrauliques______________Liebherr avec amortissement en fin de course, munis de joints spéciaux de guidage et d’étan- chéité
Paliers______________________________Etanches, entretien réduit
Graissage__________________________Graissage centralisé Liebherr semi-automatique
Commande
Système de répartition
d’énergie __________________________A l’aide de distributeurs hydrauliques intégrant des clapets de sécurité, commande simultanée ou indépendante de la translation, de l’orientation et de l’équipement
Commande
Rotation et équipement __Pilotage proportionnel par manipulateur en croix Translation __________________Pilotage proportionnel par pédale
Fonctions supplémentaires____Opérées par pédales à pilotage proportionnel ou par un interrupteur
Circuit hydraulique
Pompe hydraulique______________Liebherr double pompe à débit variable et plateau oscillant
Débit max. __________________2 x 189 l/min.
Pression max. ______________350 bar Régulation et commande
des pompes ______________________Système LSC (Liebherr-Synchron-Comfort) avec régulation électronique par puissance limite, débit mini des pompes à pression maxi., débit mini lorsque aucune fonction n’est activée, distribution de l’huile aux différents récepteurs proportion- nelle à la demande, circuit d’orientation prioritaire et contrôle du couple
Capacité du réservoir hydr.____175 l Capacité du système hydr. ____max. 320 l
Filtration____________________________Filtre dans le circuit retour, avec haute précision de filtration (5 µm)
Système de refroidissement____Radiateur compact, composé d’une unité de refroidissement de l’eau, de l’huile hydraulique, de l’air d’admission et d’un ventilateur à entraîne- ment hydrostatique
Modes de travail__________________Adaptation de la puissance du moteur et de l’hydraulique aux conditions de travail LIFT __________________________Travaux de levage de charges
FINE __________________________Travaux de précision réalisés par des mouve- ments très précis
ECO __________________________Mode de travail standard, économique et non nuisibles à l’environnement
POWER______________________Pour des rendements d’extraction maxi. et appli- cations difficiles
Super-Finish______________________Vitesse de travail réglable pour des travaux de précision ou de nivellement
Régulation du régime____________Adaptation en continue de la puissance moteur par régulation du régime
Menu supplémentaire __________4 débits réglables pour accessoires en option
Dimensions
mm
A 2550
B 2550
B1 3965
B2 2550
B2* 2750
C 3160
D 2470
E 2515
H 2470
I2 515
J2 645
K 1235
L 2750
M 1250
Q 350
R1 4300
R2 7380
T1 1040
T2 1265
T4 1190
U2 4755
U4 4980
Z 5160
* = Châssis EW/Cabine standard E = Rayon de giration
Pneumatiques 10.00-20
Balancier Flèche monobloc Flèche monobloc industrie 6,60 m coudée industrie
6,00 m
lame 4 stabili- lame 4 stabili-
sateurs sateurs
m mm mm mm mm
V 4,00 6850 6800 6200 6350
5,00 5800 6250* – 5700*
W 4,00 2200 2250 2550 2600
5,00 2200 2800* 3200 3200*
X 4,00 9650 9600 9000 9200
5,00 9650 9800* 9000 9200*
Equipement représenté sur pont oscillant directeur
* Equipement orienté sur pont rigide. Dans ce cas les dimensions de transport sont améliorées
L U4 Z
X W
D E
K H
C
B Q
A
B1
M T1
T4
V
B Q
B2 I2 J2
T2 U2
R2 R1 30°
Equipement industrie
de ferrailles avec flèche monobloc 6,60 m
4
DT A 904 C Litronic Pelle hydraulique en manutentionDébattements
Flèche de base fixée dans le palier II (palier industrie) de la tourelle 1 avec balancier industrie 4,00 m
2 avec balancier industrie 5,00 m
3 avec balancier industrie 4,00 m et grappin type 65 4 avec balancier industrie 5,00 m et grappin type 65
Poids
Le poids en ordre de marche comprend la machine de base
A 904 C
litronic`avec 4 stabilisateurs, cabine avec réhausse réglable hydrauliquement, 8 roues jumelées avec entretoises et l’équipement industrie avec flèche monobloc industrie 6,60 m.
et grappin type 65/0,60 m
3griffes demi-fermées Poids
et balancier industrie 4,00 m 24200 kg
et balancier industrie 5,00 m 24300 kg
0 m
0 ft 1 2 3 4 5 6 7 8 9 10 11 12
5 10 15 20 25 30 35 40 0 -1 -2 -3 -4 -5 -6 0
-5
-10
-15 5 10 15 20 25 30
1 2 3 4 5 6 7 8 9 10 35 11 40 ft
12 m
-7 -20
13
1 2
3 4
13
Hauteur Rotation 360° Dans l’axe Portée max. * Limité par l’hydraulique
Les capacités de charge sont indiquées en tonnes (t) et sont données au bout du balancier et sans outil. Elles sont indiquées pour une rotation de la tourelle à 360°, sur une surface dure, horizontale et portant uniformément, avec l’essieu oscillant bloqué. Les valeurs dans l’axe du châssis (+/– 15°) sont indiquées, pour la pelle non calée, avec essieu directeur à l’avant et, pour la pelle calée, avec essieu rigide à l’avant. Les capacités de charge indiquées sont conformes à la norme ISO 10567 et correspondent au maximum à 75 % de la charge de basculement statique ou 87 % de la capacité de levage hydraulique.
En harmonisation avec la norme européenne EN 474-5, les pelles hydrauliques doivent être équipées pour les travaux de levage de charge d’un dispositif anti-rupture de flexibles sur les vérins de flèche et d’un avertisseur de surcharge.
Forces de levage
pour manutention de ferrailles avec flèche monobloc 6,60 m
Balancier industrie 4,00 m
3,0 m 4,5 m 6,0 m 7,5 m 9,0 m 10,5 m
m Châssis m
Stabilisateurs relevés
12,0
4 stabilisateurs abaissés Stabilisateurs relevés10,5
4 stabilisateurs abaissés Stabilisateurs relevés9,0
4 stabilisateurs abaissés Stabilisateurs relevés7,5
4 stabilisateurs abaissés Stabilisateurs relevés6,0
4 stabilisateurs abaissés Stabilisateurs relevés4,5
4 stabilisateurs abaissés Stabilisateurs relevés3,0
4 stabilisateurs abaissés Stabilisateurs relevés1,5
4 stabilisateurs abaissés Stabilisateurs relevés0
4 stabilisateurs abaissés Stabilisateurs relevés– 1,5
4 stabilisateurs abaissés Stabilisateurs relevés– 3,0
4 stabilisateurs abaissés6,1 8,3* 3,9 5,8*
8,3* 8,3* 5,8* 5,8* 5,90
6,3 9,0* 3,9 6,2 2,6 4,2 2,5 4,0
9,0* 9,0* 7,5* 7,5* 5,5 5,6* 5,0* 5,0* 7,70
6,3 9,1* 3,9 6,2 2,7 4,3 1,9 3,1
9,1* 9,1* 7,5* 7,5* 5,6 6,4* 4,2 4,6* 8,88
6,0 9,6* 3,8 6,0 2,6 4,2 1,9 3,1 1,6 2,7
9,6* 9,6* 7,7* 7,7* 5,5 6,5* 4,1 5,5* 3,6 4,5* 9,68
10,1 15,7* 5,4 9,1 3,5 5,7 2,4 4,0 1,8 3,0 1,4 2,4
15,7* 15,7* 10,6* 10,6* 7,6 8,1* 5,4 6,6* 4,0 5,5* 3,3 4,5* 10,20
2,2* 2,2* 4,7 8,3 3,1 5,4 2,3 3,8 1,7 2,9 1,3 2,3
2,2* 2,2* 11,5* 11,5* 7,2 8,5* 5,1 6,7* 3,9 5,4* 3,1 4,2* 10,47
4,1 7,6 2,8 5,0 2,1 3,7 1,6 2,8 1,3 2,3 1,3 2,2
10,1* 10,1* 6,9 8,4* 5,0 6,6* 3,8 5,2* 3,1 3,8* 3,0 3,8* 10,52
3,8 7,2 2,6 4,8 2,0 3,5 1,5 2,7 1,3 2,3
7,5* 7,5* 6,6 7,8* 4,8 6,1* 3,7 4,7* 3,1 3,3* 10,35
3,8 7,2 2,6 4,7 1,9 3,5 1,5 2,7 1,5 2,6
7,9* 7,9* 6,5* 6,5* 4,8 5,1* 3,7 3,8* 3,4* 3,4* 9,35
Balancier industrie 5,00 m
3,0 m 4,5 m 6,0 m 7,5 m 9,0 m 10,5 m
m Châssis m
Stabilisateurs relevés
12,0
4 stabilisateurs abaissés Stabilisateurs relevés10,5
4 stabilisateurs abaissés Stabilisateurs relevés9,0
4 stabilisateurs abaissés Stabilisateurs relevés7,5
4 stabilisateurs abaissés Stabilisateurs relevés6,0
4 stabilisateurs abaissés Stabilisateurs relevés4,5
4 stabilisateurs abaissés Stabilisateurs relevés3,0
4 stabilisateurs abaissés Stabilisateurs relevés1,5
4 stabilisateurs abaissés Stabilisateurs relevés0
4 stabilisateurs abaissés Stabilisateurs relevés– 1,5
4 stabilisateurs abaissés Stabilisateurs relevés– 3,0
4 stabilisateurs abaissés6,2 6,6* 4,7 5,4*
6,6* 6,6* 5,4* 5,4* 5,28
4,1 6,4 2,7 4,3 2,6 4,2
6,5* 6,5* 4,4* 4,4* 4,3* 4,3* 7,56
4,2 6,5 2,8 4,4 1,9 3,1 1,9 3,1
6,8* 6,8* 5,8 6,0* 3,9* 3,9* 3,8* 3,8* 9,02
4,2 6,5 2,8 4,4 2,0 3,2 1,5 2,6
6,9* 6,9* 5,8 6,0* 4,2 5,3* 3,4 3,6* 10,05
4,0 6,3 2,7 4,3 1,9 3,2 1,4 2,4 1,3 2,3
7,1* 7,1* 5,7 6,1* 4,2 5,3* 3,2 4,3* 3,0 3,5* 10,76
5,9 9,6* 3,7 6,0 2,5 4,2 1,8 3,1 1,4 2,4 1,2 2,1
9,6* 9,6* 7,6* 7,6* 5,5 6,3* 4,1 5,4* 3,2 4,5 2,8 3,5* 11,23
9,3 16,6* 5,1 8,8 3,3 5,6 2,3 3,9 1,7 2,9 1,3 2,3 1,1 2,0
16,6* 16,6* 10,8* 10,8* 7,5 8,1* 5,2 6,5* 3,9 5,4* 3,1 4,4 2,7 3,5* 11,47
2,7* 2,7* 4,3 7,9 2,9 5,1 2,1 3,7 1,6 2,8 1,2 2,2 1,0 1,9
2,7* 2,7* 11,1 11,5* 7,0 8,4* 5,0 6,6* 3,8 5,3* 3,0 4,3* 2,6 3,4* 11,52
2,7* 2,7* 3,8 7,3 2,6 4,8 2,0 3,5 1,5 2,7 1,2 2,2 1,0 1,9
2,7* 2,7* 9,4* 9,4* 6,7 8,1* 4,8 6,3* 3,7 5,0* 3,0 3,9* 2,7 3,0* 11,36
3,8* 3,8* 3,6 7,0 2,5 4,6 1,8 3,4 1,4 2,6 1,2 2,1 1,1 2,1
3,8* 3,8* 8,2* 8,2* 6,5 7,3* 4,7 5,7* 3,6 4,4* 2,9 3,1* 2,8* 2,8* 10,76
2,4 4,6 1,8 3,3 1,5 2,7
5,8* 5,8* 4,6* 4,6* 3,6* 3,6* 8,75
Equipement industrie
pour reprise de matériaux avec flèche monobloc coudée 6,00 m
6
DT A 904 C Litronic Pelle hydraulique en manutentionDébattements
Flèche de base fixée dans le palier II (palier industrie) de la tourelle 1 avec balancier industrie 4,00 m
2 avec balancier industrie 5,00 m
3 avec balancier industrie 4,00 m et bennes type 10 B 4 avec balancier industrie 5,00 m et bennes type 10 B
Poids
Le poids en ordre de marche comprend la machine de base
A 904 C
litronic`avec 4 stabilisateurs, cabine avec réhausse réglable hydrauliquement, 8 roues jumelées avec entretoises et l’équipement industrie avec flèche monobloc coudée industrie 6,00 m.
et bennes type 10 B/1,00 m
3bennes de reprise Poids
et balancier industrie 4,00 m 23300 kg
et balancier industrie 5,00 m 23500 kg
0 m
0 ft 1 2 3 4 5 6 7 8 9 10 11 12
5 10 15 20 25 30 35 40 0 -1 -2 -3 -4 -5 -6 0
-5
-10
-15 5 10 15 20 25 30
1 2 3 4 5 6 7 8 9 10 35 11 40 ft
12 m
-7 -20
13
1 2
3 4
Hauteur Rotation 360° Dans l’axe Portée max. * Limité par l’hydraulique
Les capacités de charge sont indiquées en tonnes (t) et sont données au bout du balancier et sans outil. Elles sont indiquées pour une rotation de la tourelle à 360°, sur une surface dure, horizontale et portant uniformément, avec l’essieu oscillant bloqué. Les valeurs dans l’axe du châssis (+/– 15°) sont indiquées, pour la pelle non calée, avec essieu directeur à l’avant et, pour la pelle calée, avec essieu rigide à l’avant. Les capacités de charge indiquées sont conformes à la norme ISO 10567 et correspondent au maximum à 75 % de la charge de basculement statique ou 87 % de la capacité de levage hydraulique.
En harmonisation avec la norme européenne EN 474-5, les pelles hydrauliques doivent être équipées pour les travaux de levage de charge d’un dispositif anti-rupture de flexibles sur les vérins de flèche et d’un avertisseur de surcharge.
Forces de levage
pour reprise de matériaux avec flèche monobloc coudée 6,00 m
Balancier industrie 4,00 m
3,0 m 4,5 m 6,0 m 7,5 m 9,0 m 10,5 m
m Châssis m
Stabilisateurs relevés
12,0
4 stabilisateurs abaissés Stabilisateurs relevés10,5
4 stabilisateurs abaissés Stabilisateurs relevés9,0
4 stabilisateurs abaissés Stabilisateurs relevés7,5
4 stabilisateurs abaissés Stabilisateurs relevés6,0
4 stabilisateurs abaissés Stabilisateurs relevés4,5
4 stabilisateurs abaissés Stabilisateurs relevés3,0
4 stabilisateurs abaissés Stabilisateurs relevés1,5
4 stabilisateurs abaissés Stabilisateurs relevés0
4 stabilisateurs abaissés Stabilisateurs relevés– 1,5
4 stabilisateurs abaissés Stabilisateurs relevés– 3,0
4 stabilisateurs abaissés6,1* 6,1*
6,1* 6,1* 4,13
6,4 8,1* 4,0 6,0* 3,5 4,9*
8,1* 8,1* 6,0* 6,0* 4,9* 4,9* 6,47
6,4 8,0* 4,0 6,3 2,8 4,4 2,5 4,0
8,0* 8,0* 7,0* 7,0* 5,6* 5,6* 4,6* 4,6* 7,85
6,2 8,5* 3,9 6,2 2,7 4,3 2,1 3,3
8,5* 8,5* 7,2* 7,2* 5,6 6,3* 4,4 4,5* 8,75
11,0 13,1* 5,8 9,5 3,7 6,0 2,6 4,2 1,9 3,1 1,8 3,0
13,1* 13,1* 9,6* 9,6* 7,7* 7,7* 5,5 6,5* 4,1 5,6* 3,9 4,5* 9,32
9,3 17,0* 5,2 8,8 3,5 5,7 2,5 4,1 1,9 3,1 1,7 2,8
17,0* 17,0* 11,0* 11,0* 7,6 8,3* 5,4 6,7* 4,1 5,6* 3,7 4,7* 9,62
4,7* 4,7* 4,6 8,2 3,2 5,4 2,3 3,9 1,8 3,0 1,6 2,7
4,7* 4,7* 11,4 11,8* 7,2 8,7* 5,2 6,8* 4,0 5,5* 3,6 4,9* 9,67
4,8* 4,8* 4,3 7,8 3,0 5,1 2,2 3,8 1,7 2,9 1,6 2,7
4,8* 4,8* 11,0 11,5* 7,0 8,5* 5,0 6,6* 3,9 5,1* 3,6 4,6* 9,48
4,2 7,6 2,9 5,0 2,2 3,7 1,7 2,9
10,1* 10,1* 6,9 7,7* 5,0 5,9* 3,9 4,4* 8,93
Balancier industrie 5,00 m
3,0 m 4,5 m 6,0 m 7,5 m 9,0 m 10,5 m
m Châssis m
Stabilisateurs relevés
12,0
4 stabilisateurs abaissés Stabilisateurs relevés10,5
4 stabilisateurs abaissés Stabilisateurs relevés9,0
4 stabilisateurs abaissés Stabilisateurs relevés7,5
4 stabilisateurs abaissés Stabilisateurs relevés6,0
4 stabilisateurs abaissés Stabilisateurs relevés4,5
4 stabilisateurs abaissés Stabilisateurs relevés3,0
4 stabilisateurs abaissés Stabilisateurs relevés1,5
4 stabilisateurs abaissés Stabilisateurs relevés0
4 stabilisateurs abaissés Stabilisateurs relevés– 1,5
4 stabilisateurs abaissés Stabilisateurs relevés– 3,0
4 stabilisateurs abaissés4,1 4,5* 3,9 4,3*
4,5* 4,5* 4,3* 4,3* 6,12
4,2 6,3* 2,9 4,5 2,6 3,8*
6,3* 6,3* 4,5* 4,5* 3,8* 3,8* 7,87
4,3 6,2* 2,9 4,5 2,0 3,3 2,0 3,3
6,2* 6,2* 5,7* 5,7* 3,6* 3,6* 3,5* 3,5* 9,03
4,2 6,4* 2,9 4,5 2,0 3,3 1,7 2,8
6,4* 6,4* 5,8* 5,8* 4,3 5,3* 3,5* 3,5* 9,82
6,2 8,2* 3,9 6,2 2,7 4,3 2,0 3,2 1,5 2,5
8,2* 8,2* 7,0* 7,0* 5,7 6,1* 4,2 5,3* 3,3 3,5* 10,33
10,5 14,1* 5,6 9,3 3,6 5,9 2,6 4,1 1,9 3,1 1,4 2,4 1,4 2,4
14,1* 14,1* 9,8* 9,8* 7,7* 7,7* 5,5 6,4* 4,1 5,5* 3,2 3,9* 3,2 3,6* 10,60
8,5 10,6* 4,9 8,5 3,3 5,5 2,4 3,9 1,8 3,0 1,4 2,4 1,3 2,3
10,6* 10,6* 11,2* 11,2* 7,4 8,3* 5,2 6,7* 4,0 5,5* 3,2 4,3* 3,1 3,8* 10,65
5,6* 5,6* 4,4 7,8 3,0 5,1 2,2 3,7 1,7 2,9 1,3 2,3
5,6* 5,6* 11,1 11,7* 7,0 8,6* 5,0 6,7* 3,9 5,4* 3,1 4,1* 10,48
5,8* 5,8* 4,1 7,5 2,8 4,9 2,1 3,6 1,6 2,8 1,4 2,4
5,8* 5,8* 10,7 11,0* 6,8 8,2* 4,9 6,4* 3,8 4,9* 3,3 3,9* 10,08
4,0 7,4 2,7 4,9 2,0 3,6 1,7 3,0
9,4* 9,4* 6,7 7,1* 4,9 5,5* 4,1 4,5* 8,49
Equipement industrie
de bois avec flèche monobloc coudée 6,00 m
8
DT A 904 C Litronic Pelle hydraulique en manutentionDébattements
Flèche de base fixée dans le palier II (palier industrie) de la tourelle 1 avec balancier industrie 4,00 m
2 avec balancier industrie 5,00 m
3 avec balancier industrie 4,00 m et pinces à bois 4 avec balancier industrie 5,00 m et pinces à bois
Poids
Le poids en ordre de marche comprend la machine de base A 904 C EW
litronic`avec lame d’ancrage, sans cabine avec réhausse réglable, 8 pneumatiques avec entretoises et l’équipement industrie avec flèche monobloc coudée industrie 6,00 m.
avec pinces à bois 0,80 m
2mécanisme d’orientation
hydraulique avec 2 moteurs à huile Poids
et balancier industrie 4,00 m 19750 kg
et balancier industrie 5,00 m 19850 kg
0 m
0 ft 1 2 3 4 5 6 7 8 9 10 11 12
5 10 15 20 25 30 35 40 0 -1 -2 -3 -4 -5 -6 0
-5
-10
-15 5 10 15 20 25 30
1 2 3 4 5 6 7 8 9 10 35 11 40 ft
12 m
-7 -20
13
1 2
3 4
13
Hauteur Rotation 360° Dans l’axe Portée max. * Limité par l’hydraulique
Les capacités de charge sont indiquées en tonnes (t) et sont données au bout du balancier et sans outil. Elles sont indiquées pour une rotation de la tourelle à 360°, sur une surface dure, horizontale et portant uniformément, avec l’essieu oscillant bloqué. Les valeurs dans l’axe du châssis (+/– 15°) sont indiquées, pour la pelle non calée, avec essieu directeur à l’avant et, pour la pelle calée, avec essieu rigide à l’avant. Les capacités de charge indiquées sont conformes à la norme ISO 10567 et correspondent au maximum à 75 % de la charge de basculement statique ou 87 % de la capacité de levage hydraulique.
En harmonisation avec la norme européenne EN 474-5, les pelles hydrauliques doivent être équipées pour les travaux de levage de charge d’un dispositif anti-rupture de flexibles sur les vérins de flèche et d’un avertisseur de surcharge.
Forces de levage
pour manutention de bois avec flèche monobloc coudée 6,00 m
Balancier industrie 4,00 m
3,0 m 4,5 m 6,0 m 7,5 m 9,0 m 10,5 m
m Châssis m
Stabilisateurs relevés Lame abaissée
12,0
2 stabilisateurs abaissés Stabilisateurs relevés Lame abaissée
10,5
2 stabilisateurs abaissés Stabilisateurs relevés Lame abaissée9,0
2 stabilisateurs abaissés Stabilisateurs relevés Lame abaissée
7,5
2 stabilisateurs abaissés Stabilisateurs relevés Lame abaissée
6,0
2 stabilisateurs abaissés Stabilisateurs relevés Lame abaissée
4,5
2 stabilisateurs abaissés Stabilisateurs relevés Lame abaissée
3,0
2 stabilisateurs abaissés Stabilisateurs relevés Lame abaissée
1,5
2 stabilisateurs abaissés Stabilisateurs relevés Lame abaissée
0
2 stabilisateurs abaissés Stabilisateurs relevés Lame abaissée
– 1,5
2 stabilisateurs abaissés Stabilisateurs relevés Lame abaissée
– 3,0
2 stabilisateurs abaissés
6,1* 6,1*
6,1* 6,1*
6,1* 6,1*
4,08
5,9 8,1* 3,6 5,6 3,2 4,9
6,5 8,1* 4,0 6,0* 3,5 5,0*
7,3 8,1* 4,5 6,0* 4,0 5,0*
6,44
5,9 8,0* 3,7 5,7 2,5 3,9 2,3 3,6
6,5 8,0* 4,0 7,0* 2,7 5,5* 2,5 4,6*
7,4 8,0* 4,6 7,0* 3,1 5,5* 2,9 4,6*
7,83
5,7 8,5* 3,6 5,6 2,4 3,8 1,8 2,9
6,3 8,5* 4,0 7,2* 2,7 6,3* 2,0 4,5*
7,2 8,5* 4,5 7,2* 3,1 6,2 2,3 4,5*
8,74
10,3 13,0* 5,3 8,6 3,4 5,3 2,3 3,7 1,7 2,7 1,6 2,6
11,6 13,0* 5,9 9,5* 3,7 7,7* 2,6 6,4 1,9 4,7 1,8 4,5
13,0* 13,0* 6,7 9,5* 4,2 7,7* 3,0 6,0 2,2 4,4 2,0 4,2
9,31
8,6 16,1 4,7 7,9 3,1 5,0 2,2 3,6 1,6 2,7 1,4 2,4
9,8 16,9* 5,3 10,9* 3,4 8,3* 2,4 6,2 1,8 4,6 1,6 4,2
11,6 16,9* 6,1 10,9* 3,9 8,3* 2,8 5,8 2,1 4,3 1,9 3,9
9,61
4,7* 4,7* 4,1 7,2 2,8 4,7 2,0 3,4 1,5 2,6 1,4 2,3
4,7* 4,7* 4,7 11,8* 3,2 8,7* 2,3 6,1 1,7 4,5 1,6 4,1
4,7* 4,7* 5,5 11,8* 3,6 8,1 2,6 5,6 2,0 4,2 1,8 3,8
9,67
4,8* 4,8* 3,8 6,8 2,6 4,5 1,9 3,3 1,5 2,5 1,4 2,4
4,8* 4,8* 4,3 11,5* 2,9 8,5 2,2 5,9 1,7 4,5 1,6 4,1
4,8* 4,8* 5,1 11,5* 3,4 7,9 2,5 5,5 2,0 4,2 1,8 3,9
9,49
3,7 6,6 2,5 4,3 1,8 3,2 1,5 2,5
4,2 10,1* 2,8 7,7* 2,1 5,8 1,7 4,4*
4,9 10,1* 3,3 7,7 2,5 5,4 1,9 4,2
8,95
Balancier industrie 5,00 m
3,0 m 4,5 m 6,0 m 7,5 m 9,0 m 10,5 m
m Châssis m
Stabilisateurs relevés Lame abaissée
12,0
2 stabilisateurs abaissés Stabilisateurs relevés Lame abaissée
10,5
2 stabilisateurs abaissés Stabilisateurs relevés Lame abaissée
9,0
2 stabilisateurs abaissés Stabilisateurs relevés Lame abaissée
7,5
2 stabilisateurs abaissés Stabilisateurs relevés Lame abaissée
6,0
2 stabilisateurs abaissés Stabilisateurs relevés Lame abaissée
4,5
2 stabilisateurs abaissés Stabilisateurs relevés Lame abaissée3,0
2 stabilisateurs abaissés Stabilisateurs relevés Lame abaissée1,5
2 stabilisateurs abaissés Stabilisateurs relevés Lame abaissée
0
2 stabilisateurs abaissés Stabilisateurs relevés Lame abaissée
– 1,5
2 stabilisateurs abaissés Stabilisateurs relevés Lame abaissée
– 3,0
2 stabilisateurs abaissés
3,7 4,5* 3,6 4,3*
4,1 4,5* 4,0 4,3*
4,5* 4,5* 4,3* 4,3*
6,08
3,9 5,9 2,6 4,0 2,3 3,7
4,3 6,2* 2,8 4,5* 2,6 3,8*
4,8 6,2* 3,2 4,5* 2,9 3,8*
7,84
3,9 5,9 2,6 4,0 1,8 2,9 1,8 2,9
4,3 6,2* 2,9 5,7* 2,0 3,6* 2,0 3,6*
4,8 6,2* 3,3 5,7* 2,3 3,6* 2,3 3,6*
9,01
3,8 5,8 2,6 4,0 1,8 2,9 1,5 2,4
4,2 6,4* 2,8 5,8* 2,0 4,9 1,7 3,5*
4,7 6,4* 3,2 5,8* 2,3 4,6 1,9 3,5*
9,81
5,7 8,2* 3,6 5,6 2,4 3,8 1,7 2,8 1,3 2,2
6,3 8,2* 3,9 7,0* 2,7 6,0* 1,9 4,8 1,5 3,5*
7,2 8,2* 4,5 7,0* 3,1 6,0* 2,2 4,5 1,7 3,5*
10,32
9,8 14,0* 5,1 8,3 3,3 5,2 2,3 3,6 1,6 2,7 1,2 2,1 1,2 2,0
11,1 14,0* 5,7 9,8* 3,6 7,7* 2,5 6,4 1,8 4,7 1,4 3,6 1,4 3,6*
13,0 14,0* 6,5 9,8* 4,1 7,7* 2,9 6,0 2,1 4,4 1,6 3,4 1,6 3,3
10,60
7,8 10,9* 4,4 7,5 2,9 4,8 2,1 3,4 1,5 2,6 1,2 2,0 1,1 2,0
9,0 10,9* 4,9 11,2* 3,3 8,3* 2,3 6,1 1,7 4,6 1,3 3,6 1,3 3,5
10,7 10,9* 5,7 11,2* 3,8 8,3* 2,7 5,7 2,0 4,3 1,6 3,3 1,5 3,3
10,65
5,6* 5,6* 3,8 6,9 2,6 4,5 1,9 3,3 1,4 2,5 1,1 2,0
5,6* 5,6* 4,4 11,7* 3,0 8,6 2,2 5,9 1,6 4,4 1,3 3,5
5,6* 5,6* 5,2 11,7* 3,4 7,9 2,5 5,5 1,9 4,2 1,5 3,3
10,48
5,8* 5,8* 3,6 6,5 2,4 4,3 1,8 3,1 1,4 2,4 1,2 2,1
5,8* 5,8* 4,1 11,1* 2,8 8,2* 2,0 5,8 1,6 4,4 1,3 3,7
5,8* 5,8* 4,9 11,1* 3,2 7,7 2,4 5,4 1,9 4,1 1,6 3,5
10,09
3,5 6,5 2,3 4,2 1,7 3,1 1,5 2,6
4,0 9,4* 2,7 7,2* 2,0 5,5* 1,7 4,5*
4,8 9,4* 3,2 7,2* 2,3 5,3 2,0 4,4
8,54
Hauteur Rotation 360° Dans l’axe Portée max. * Limité par l’hydraulique
Les capacités de charge sont indiquées en tonnes (t) et sont données au bout du balancier et sans outil. Elles sont indiquées pour une rotation de la tourelle à 360°, sur une surface dure, horizontale et portant uniformément, avec l’essieu oscillant bloqué. Les valeurs dans l’axe du châssis (+/– 15°) sont indiquées, pour la pelle non calée, avec essieu directeur à l’avant et, pour la pelle calée, avec essieu rigide à l’avant. Les capacités de charge indiquées sont conformes à la norme ISO 10567 et correspondent au maximum à 75 % de la charge de basculement statique ou 87 % de la capacité de levage hydraulique.
En harmonisation avec la norme européenne EN 474-5, les pelles hydrauliques doivent être équipées pour les travaux de levage de charge d’un dispositif anti-rupture de flexibles sur les vérins de flèche et d’un avertisseur de surcharge.
Equipement industrie
de recyclage avec flèche monobloc 6,60 m
10
DT A 904 C Litronic Pelle hydraulique en manutentionDébattements
Flèche de base fixée dans le palier II (palier industrie) de la tourelle 1 avec balancier industrie 4,50 m et pince à trier
Poids
Le poids en ordre de marche comprend la machine de base
A 904 C
litronic`avec 4 stabilisateurs, cabine avec réhausse réglable hydrauliquement, 8 roues jumelées avec entretoises et l’équipement industrie avec flèche monobloc industrie 6,60 m.
avec pince à trier Poids
et balancier industrie avec cinématique coudée 4,50 m 24900 kg
Forces de levage
Balancier industrie 4,50 m
3,0 m 4,5 m 6,0 m 7,5 m 9,0 m 10,5 m
m Châssis m
Stabilisateurs relevés
12,0
4 stabilisateurs abaissés Stabilisateurs relevés10,5
4 stabilisateurs abaissés Stabilisateurs relevés9,0
4 stabilisateurs abaissés Stabilisateurs relevés7,5
4 stabilisateurs abaissés Stabilisateurs relevés6,0
4 stabilisateurs abaissés Stabilisateurs relevés4,5
4 stabilisateurs abaissés Stabilisateurs relevés3,0
4 stabilisateurs abaissés Stabilisateurs relevés1,5
4 stabilisateurs abaissés Stabilisateurs relevés0
4 stabilisateurs abaissés Stabilisateurs relevés– 1,5
4 stabilisateurs abaissés5,6 6,7*
6,7* 6,7* 4,43
6,1 8,2* 3,6 5,9 2,5 4,3
8,2* 8,2* 6,8* 6,8* 4,8* 4,8* 7,00
3,7 6,1 2,3 4,0 1,6 2,9
6,8* 6,8* 5,3 5,8* 4,0 4,1* 8,56
3,7 6,0 2,3 4,0 1,5 2,7 1,2 2,3
6,8* 6,8* 5,3 5,7* 3,8 4,9* 3,2 3,8* 9,64
5,9 8,6* 3,5 5,8 2,3 3,9 1,5 2,7 0,9 2,0
8,6* 8,6* 7,0* 7,0* 5,2 5,8* 3,7 4,9* 2,8 3,6* 10,38
7,6* 7,6* 5,2 9,0 3,2 5,5 2,1 3,7 1,4 2,6 0,9 1,9 0,8 1,8
7,6* 7,6* 9,7* 9,7* 7,4 7,4* 5,0 6,0* 3,6 4,9* 2,7 4,0* 2,5 3,5* 10,87
4,1* 4,1* 4,4 8,0 2,8 5,0 1,9 3,4 1,3 2,5 0,9 1,9 0,7 1,6
4,1* 4,1* 10,6* 10,6* 6,9 7,8* 4,8 6,1* 3,5 4,9* 2,7 3,9* 2,4 3,3* 11,12
3,6 7,1 2,4 4,5 1,6 3,2 1,1 2,4 0,8 1,8 0,7 1,6
10,3 10,8* 6,4 7,8* 4,5 6,0* 3,4 4,7* 2,6 3,6* 2,3 2,9* 11,17
1,2* 1,2* 3,1 6,5 2,1 4,2 1,5 3,0 1,0 2,3 0,8 1,8 0,7 1,6
1,2* 1,2* 6,7* 6,7* 6,1 7,4* 4,3 5,6* 3,3 4,3* 2,6 3,1* 2,4 2,4* 11,01
3,0 6,4 1,9 4,1 1,4 2,9 1,0 2,2 0,8 1,9
7,0* 7,0* 5,9 6,3* 4,2 4,8* 3,2 3,6* 2,6* 2,6* 10,09
0 m 0 ft 1 2 3 4 5 6 7 8 9 10 11 12
5 10 15 20 25 30 35 40 0 -1 -2 -3 -4 -5 -6 0 -5 -10 -15 5 10 15 20 25 30
1 2 3 4 5 6 7 8 9 10 35 11 40 ft
12 m
-20 13
1
2 14
15 45 50
13 14
45
Variantes de la cabine
et protections de la cabine
Cabine avec rehausse fixe
Rehausse mm 800 1200 1500
A mm 3120 3520 3820
B mm 3460 3860 4160
C mm 3960 4360 4660
D mm 670 670 670
La cabine avec rehausse fixe est positionnée à une hauteur définie.
Lorsqu’une hauteur de transport ne doit pas être dépassée, la cabine peut être démontée et la hauteur max. de la pelle sera égale à la côte A.
Cabine avec rehausse réglable
hydrauliquement (parallélogramme)
B1 2660 mm
B2 5160 mm
C1 3160 mm
C2 5660 mm
D1 1370 mm
D2 1615 mm
E 3075 mm
Le conducteur peut régler la hauteur de la cabine, en continu, dans la limite de la course du vérin de levage, grâce au parallélogramme.
Lorsqu’une hauteur de transport ne doit pas être dépassée, la cabine peut être démontée et la hauteur max. de la pelle sera égale à la côte E.
Protection de la cabine avec rehausse
Protection en hauf Protection du pare-brise
D
A C B
D1
C1B1 B2
D2
C2
E
Seite ist r echts 2 mm schmäler
Bennes pour travaux de reprise Bennes type 10 B
DT A 904 C Litronic Pelle hydraulique en manutention
12
Accessoires
Coquilles pour travaux de reprise (sans dents)
Largeur de coupe mm 1000 1500 1800
Capacité m
31,00 1,50 1,80
Densité du matériau t/m
31,5 1,5 1,5
Poids kg 1000 1130 1250
Grappins Griffes ouvertes Griffes demi-fermées Griffes fermées Grappin type 64 Capacité m
30,40 0,60 0,40 0,60 0,40 0,60
(4 griffes) Poids kg 1050 1120 1260 1310 1260 1510
Grappin type 65 Capacité m
30,40 0,60 0,40 0,60 0,40 0,60
(5 griffes) Poids kg 1170 1260 1340 1480 1430 1600
Crochet avec attache
Charge admissible au crochet t 12,5
Hauteur totale mm 1000
Poids kg 130
Plateau magnétique avec attache
Génératrice kW 9 12
Diamètre de l’aimant mm 1100 1300
Hauteur totale mm 1470 1470
Poids kg 1330 1710
Des informations complémentaires sont à relever dans “Information d’équipement – Bennes et grappins hydrauliques Liebherr”. Pour l’utilisation d’un plateau magnétique il est nécessaire de monter une génératrice sur la machine de base.
Seite ist r echts 15 mm schmäler (Klappseite)
S = Standard, O = Option
Les équipements ou accessoires d’autres fabricants ne peuvent être montés qu’avec l’autorisation de Liebherr.
Equipement
Toutes les machines représentées peuvent comporter des équipements optionnels. Modifications possibles sans préavis.
Châssis
S ODouble circuit de freinage avec accumulateur de pression •
Protection du moteur de translation •
Protection pour tige de vérin de stabilisateur •
Rapport tout terrain commutable depuis la cabine •
Pneumatiques neufs •
Frein de stationnement sans entretien •
Commande individuelle des stabilisateurs •
Variantes de pneumatiques •
Sécurité contre rupture de flexibles sur chaque vérin de stabilisateur • Direction assistée proportionnelle avec direction de secours •
Peinture spéciale •
Caisse à outils avec clé des deux côtés •
Caisse à outils supplémentaire avec clé
Boîte semi-automatique à deux gammes de vitesses •
Cabine
S OVide poche •
Indicateurs digitaux pour température d’huile, régime moteur et pression
d’huile •
Affichage des heures de fonctionnement, visible de l’extérieur •
Lucarne de toit •
Lucarne orientable des deux côtés
Siège réglable (6 positions) •
Siège avec suspension pneumatique, appui-tête et chauffage •
Réglage indépendant du siège et de la console •
Extincteur •
Tapis de sol •
Eclairage intérieur •
Réhausse fixe ou réglable hydrauliquement •
Chauffage de la cabine avec dégivrage •
Crochet porte-manteau •
Climatisation •
Glacière électrique •
Colonne de direction réglable •
Pare-brise blindé (non amovible) •
Poste radio •
Préequipement radio •
Avant-toit de cabine •
Girophare •
Vitres panoramiques teintées •
Vitre coulissante sur la porte •
Signal sonore et visuel lorsque les stabilisateurs sont sortis •
Chauffage d’appoint •
Pare-soleil •
Rideau avec enrouleur •
Anti-vol électronique •
Essuie-glaces et lave-glaces •
Allume-cigares et cendrier •
Phares additionnels •
Tourelle
S OPompe de remplissage de carburant •
Frein de blocage sans entretien intégré au réducteur •
Main courante, revêtement antidérapant •
Coupe-circuit général du circuit électrique •
Capot moteur à amortissement pneumatique •
Frein d’orientation à commande par pédale •
Dispositif d’avertissement de marche arrière •
Isolation phonique •
Peinture spéciale •
Verrouillage mécanique tourelle/châssis •
Batteries renforcées sans entretien •
Outillage complémentaire •
Caisse à outils avec clé •
Outillage complet •
Hydraulique
S OVanne d’arrêt entre le réservoir hydraulique et les pompes •
Accessoire pour rotation hydraulique •
Débit mini à pression élevée •
Points de mesure de la pression du circuit hydraulique • Réservoir de pression pour l’abaissement contrôlé de l’équipement, moteur
à l’arrêt •
Filtre avec haute précision de filtration (5 µm) •
Régulation par puissance limite électronique •
Adaptation continue de la puissance (ECO) •
Débit mini avec manipulateurs en position neutre •
Sélecteur du mode de travail avec réglage en continu •
Filtre pour circuit secondaire •
Remplissage avec huile biologique •
Circuits hydrauliques complémentaires •
Equipement
S OPhare de travail sur la flèche •
Conduites hydrauliques pour alimentation benne/grappin dans balancier • Balancier industrie avec dispositif de changement rapide •
Paliers étanches •
Crochet de levage •
Gamme de bennes/grappins Liebherr •
Graissage centralisé semi-automatique Liebherr •
Graissage centralisé automatique Liebherr •
Likufix •
Dispositif de sécurité contre ruptures de flexibles (vérin de levage) • Dispositif de sécurité contre ruptures de flexibles (vérin de godet) •
Raccords hydrauliques pour accouplement rapide •
Dispositif de changement rapide mécanique ou hydraulique •
Peinture spéciale •
Godets spéciaux •
Avertisseur de surcharges •
Vanne pour commutation du circuit godet/benne ou grappin • Verrouillage de la biellette lors de l’application benne/grappin •
Vérins avec amortisseur de fin de course •
Moteur
S OSuralimentation •
Système injecteur pompe •
Dispositif de démarrage à froid •
Mise au ralenti automatique du moteur •
Filtre à air sec avec séparateur primaire, élément principal et élément de
sécurité •
Seite ist r echts 15 mm schmäler (Klappseite)
Liebherr-Hydraulikbagger GmbH Liebherrstraße 12, D-88457 Kirchdorf/Iller +49 7354 80-0, Fax +49 7354 80-72 94 www.liebherr.com, E-Mail: info.lhb@liebherr.com
Printed in Germany by ???RG-BK LHB/VF 10353551-1-10.06 Les machines représentées peuvent comporter des équipements optionnels. Modifications possibles sans préavis.
