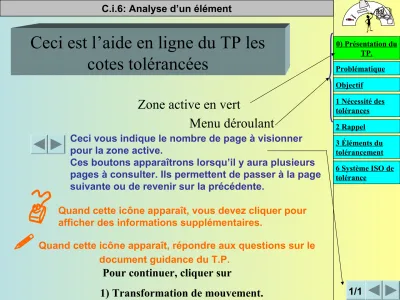

 Ceci est l’aide en ligne du TP les cotes tolérancées

(1)

Présentation du T.P.

Problématique Objectif

0) Présentation du

Ceci est l’aide en ligne du TP les

TP.

cotes tolérancées

Menu déroulant Zone active en vert

Pour continuer, cliquer sur

1) Transformation de mouvement.

Ceci vous indique le nombre de page à visionner pour la zone active.

Ces boutons apparaîtrons lorsqu’il y aura plusieurs pages à consulter. Ils permettent de passer à la page suivante ou de revenir sur la précédente.

1/1 Quand cette icône apparaît, vous devez cliquer pour

afficher des informations supplémentaires.

 Quand cette icône apparaît, répondre aux questions sur le document guidance du T.P.

1 Nécessité des tolérances 2 Rappel

3 Éléments du tolérancement 6 Système ISO de tolérance

(2)

• Pour toute opération de maintenance,

nécessitant un changement de pièce sur un véhicule (filtres, bougies, plaquettes de

frein, courroies, amortisseur….), comment assurer que n’importe qu’elle pièce de

remplacement se montera sans problèmes sur ce véhicule.

0) Présentation du TP.

(3)

Vous allez découvrir:

• La nécessité des tolérances

• Les éléments du tolérancement

• Les tolérances données par le système ISO

• L’écriture des cotations Tout cela selon la norme ISO 286-1 et ISO 286-2

(4)

• L’imprécision inévitable des procédés de fabrication et des machines

utilisées font qu’une pièce fabriquée ne peut avoir des cotes

rigoureusement exactes.

• S’il faut fabriquer une série de pièces identiques, il est impossible à une

même forme d’avoir toujours

exactement les mêmes dimensions d’une pièce à l’autre.

(5)

• Il faut donc tolérer que la cote effectivement réalisée soit comprise entre deux valeurs limites, compatibles avec le fonctionnement correct de la pièce: une cote maximale et une cote minimale.

• La différence entre les deux cotes s’appelle:

L’intervalle de tolérance ( IT )

(6)

• Vocabulaire utilisé

ALESAGE (contenant) Arbre (Contenu)

COTE NOMINALE

(7)

• Pour un arbre

(8)

• Pour un alésage

(9)

• Cote nominale (CN) : Cote théorique définie par le concepteur. Dimension ou cote qui sert de référence pour l’indication et l’inscription du dessin

• Ecart supérieur :valeur supérieur de l’écart par rapport à la cote nominale (ligne zéro).

• Nous le noterons : es pour les arbres et ES pour les alésages.

• Ecart inférieur : valeur inférieur de l’écart par rapport à la cote nominale (ligne zéro).

• Nous le noterons : ei pour les arbres et EI pour les alésages.

• Cote maximale : Valeur de la cote nominale plus l’écart supérieur.

• Cote minimale : Valeur de la cote nominale plus l’écart inférieur

• Cote effective : Cote réalisée. Elle doit être comprise entre la cote maximale et la cote minimale.

• Intervalle de tolérance (IT) : C’est la variation permise de la cote effective de la pièce. Elle est égale à la différence entre l’écart supérieur et l’écart inférieur.

IT = es – ei ou IT = ES - EI Arbre : Cmax = CN + ei ALESAGE: Cmax= CN +EI Arbre : Cmax = CN + es ALESAGE: Cmax= CN +ES

(10)

 20

+0 ,025

-0,009  12⁰

ARBRE ALESAGE

Cote nominale –CN–

(mm)

……. …….

Ecart supérieur (mm)

……. …….

Ecart Inférieur (mm)

……. …….

IT (mm)

……. …….

Cote Maxi. (mm)

……. …….

Cote mini (mm)

……. …….

Cote Moyenne (mm)

……. …….

(11)

16 H 8

Symbole de la POSITION de la tolérance

(Majuscule pour les ALESAGE et minuscule pour les arbres)

Cote nominale

•Une cote ISO est définit comme pour une cote tolérancée par une dimension nominale.

•Pour chaque cote nominale, il est prévu toute une gamme d’intervalles de tolérance (IT). Cet intervalle de tolérance est désigné par un numéro dit « QUALITE » compris entre 5 et 16 dans l’usage courant de la mécanique.

Symbole de la valeur de la tolérance : Qualité

(12)

• Qualité

mécanique de

précision

mécanique courante

mécanique grossière

11 à 16

7 à 10

4 à 6 

P ro cé d é d e fa b

T ou r ou fr ai se us e P er ce us e à co lo nn e

R ec tif ie us e

(13)

• La POSITION de ces tolérances par rapport à la ligne “zéro” est symbolisée par une ou deux lettres : de A à Z pour les alésages, de a à z pour les

arbres). La figure ci-dessous schématise les différentes positions possibles pour un même intervalle de tolérance.

* R em ar qu e : La p re m iè re le tt re d e l’a lp ha be t (a o u A ) co rr es po nd à : l’é ta t m in im al d e m at iè re p ou r l’a rb re (a ) o u po ur l’a lé sa g e (A )

(14)

• Retrouver les valeurs des écarts

17 H7 17 H7

17 : Cote nominale

H : Position de l’intervalle de tolérance

de l’alésage

7 : qualité de l’usinage

+18

17H7  17

⁺¹⁸⁰

0

(15)

• Pour visualiser l’intervalle de tolérance

+18

17

0

17 H7 17

17 H7

20 15 10 05 0

+18

0

R em ar qu e : T ou te s le s po si tio ns d e to lé ra nc es H o nt u n éc ar t in fé rie ur = 0 .

(16)

 30 H 8

20 f7

ARBRE ALESAGE

Cote nominale –CN– (mm)

Ecart supérieur (mm)

Ecart Inférieur (mm)

IT (mm)

Cote Maxi. (mm)

Cote mini (mm)

Cote Moyenne (mm)
