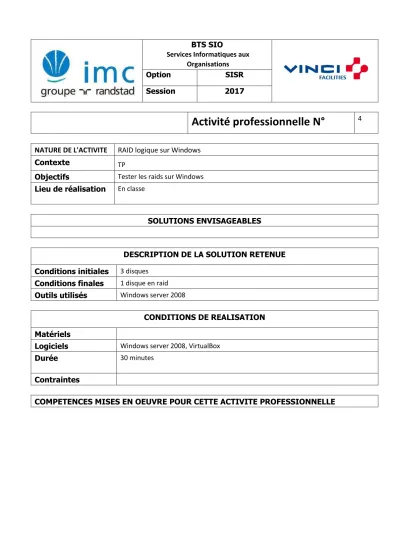

BTS SIO
Services Informatiques aux Organisations
Option SISR
Session 2017
Activité professionnelle N°
4NATURE DE L'ACTIVITE RAID logique sur Windows Contexte TP
Objectifs Tester les raids sur Windows Lieu de réalisation En classe
SOLUTIONS ENVISAGEABLES
DESCRIPTION DE LA SOLUTION RETENUE Conditions initiales 3 disques
Conditions finales 1 disque en raid Outils utilisés Windows server 2008
CONDITIONS DE REALISATION Matériels
Logiciels Windows server 2008, VirtualBox Durée 30 minutes
Contraintes
COMPETENCES MISES EN OEUVRE POUR CETTE ACTIVITE PROFESSIONNELLE
A1.1.2 A1.1.3 A1.2.1 A1.2.2 A1.3.2 A2.3.2 A3.2.1 A4.1.9 A5.2.2 A5.2.4
Étude de l'impact de l'intégration d'un service sur le système informatique Étude des exigences liées à la qualité attendue d'un service
Élaboration et présentation d'un dossier de choix de solution technique Rédaction des spécifications techniques de la solution retenue
Définition des éléments nécessaires à la continuité d'un service Proposition d'amélioration d'un service
Installation et configuration d'éléments d'infrastructure Rédaction d'une documentation technique
Veille technologique
Étude d’une technologie, d'un composant, d'un outil ou d'une méthode
DEROULEMENT DE L'ACTIVITE
Le RAID (Redundant Array of Independent Disks) permet de répartir les données sur plusieurs disques durs afin d’améliorer soit les performances, soit la sécurité ou la tolérance aux pannes.
On s’intéresse ici au Raid logicielle. Depuis, la sortie de Windows NT 4.0, la technologie RAID est implémentée dans tous les systèmes d’exploitation de Microsoft destinés au monde professionnel. Ainsi, il est possible de créer des ensembles de disques utilisant la technologie RAID de manière 100% logicielle. Nous comptons utiliser les RAID 0,1 et sont supportés par Windows server 2008.
Pour mettre en place les RAID nous utiliserons la console de gestion des disques accessibles via la console de gestion d serveur ou via la commande « diskmgmt.msc ».
Les disques viennent d’être ajouté il faut donc d’abord les mettre en ligne.
RAID 0
Le raid 0 consiste à répartir les données sur deux ou plusieurs disques. L’intérêt de ce type de RAID est le gain de performance mais en faisant travailler en parallèle les disques durs du RAID. Toutefois, ce type de RAID ne comprend de sécurisation et la perte d’un seul disque entraine la perte de toutes les données.
Pour configurer ce RAID il faut faire un clic droit sur un des disques et sélectionner « Nouveau volume agrégé par
bandes ».
On sélectionne ensuite les disques que l’on souhaite ajouter au RAID 0.
La mise en place des RAID logicielles sur Windows implique de convertir les disques en disques dynamiques.
Une fois que les disques sont synchronisés le RAID 0 est opérationnel.
RAID 1
Le RAID 1 consiste à utiliser les disques en redondance d’où l’utilisation du mot « miroir ». Le RAID 1 est très intéressant du point de vue sécurité des données puisque
Pour configurer ce RAID il faut faire un clic droit sur un des disques et sélectionner « Nouveau volume en miroir ».
Ici j’ai déjà converti un disque dynamique via un clic droit «convertir en disque dynamique » je clique droit ensuite ce volume et clic sur « Ajouter un disque miroir ».
Je sélectionne ensuite les disques qui feront partis du RAID.
Les disques vont se synchronisées après quoi le RAID est opérationnel.
RAID 5
Le RAID 5 combine l’agrégation du volume (RAID 0) et une parité répartie entre les disques afin d’augmenter la sécurité. On obtient ainsi des performances en lectures aussi bonnes qu’en RAID 0 et une très bonne sécurité en limitant la perte de capacité totale du volume. Il faut par contre un minimum de 3 disques et l’écriture de la parité impacte les performances en écriture.
CONCLUSION
Chaque type de RAID à un intérêt. Il faut choisir un niveau de RAID en fonction de ses besoins.
EVOLUTION POSSIBLE
Nous avons vu le RAID logique sur Windows mais le RAID peut être matériel en utilisant une carte dédiée.
Pour ce niveau de RAID il faut faire un c lic droit sur un disque « nouveau volume RAID - 5 ».
On sélectionne ensuite les disques à intégrer au RAID 5.
Après quoi on créée le volume, les disques vont ensuite se synchroniser et le RAID sera opérationnel.
