1sti2D_TP_grandeursvariables_oscillogbf.odt ­ Marie Pierrot – Lycée du Rempart ­ 03/10/16

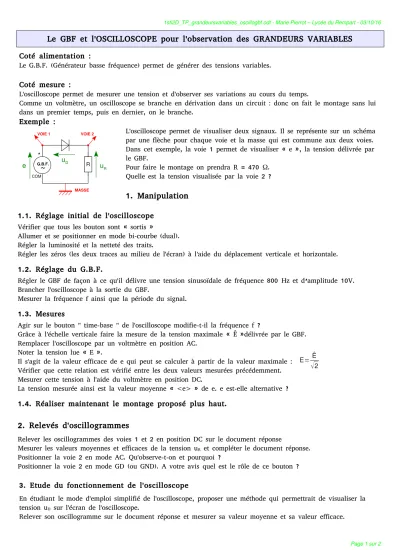

Le GBF et l'OSCILLOSCOPE pour l'observation des GRANDEURS VARIABLES

Le G.B.F. (Générateur basse fréquence) permet de générer des tensions variables.

Coté mesure :

L'oscilloscope permet de mesurer une tension et d'observer ses variations au cours du temps.

Comme un voltmètre, un oscilloscope se branche en dérivation dans un circuit : donc on fait le montage sans lui dans un premier temps, puis en dernier, on le branche.

Exemple :

L'oscilloscope permet de visualiser deux signaux. Il se représente sur un schéma par une flèche pour chaque voie et la masse qui est commune aux deux voies.

Dans cet exemple, la voie 1 permet de visualiser « e », la tension délivrée par le GBF.

Pour faire le montage on prendra R = 470 Ω.

Quelle est la tension visualisée par la voie 2 ?

1. Manipulation

Vérifier que tous les bouton sont « sortis »

Allumer et se positionner en mode bi-courbe (dual).

Régler la luminosité et la netteté des traits.

Régler les zéros (les deux traces au milieu de l'écran) à l'aide du déplacement verticale et horizontale.

1.2. Réglage du G.B.F.

Régler le GBF de façon à ce qu'il délivre une tension sinusoïdale de fréquence 800 Hz et d’amplitude 10V.

Brancher l'oscilloscope à la sortie du GBF.

Mesurer la fréquence f ainsi que la période du signal.

1.3. Mesures

Agir sur le bouton " time-base " de l'oscilloscope modifie-t-il la fréquence f ?

Grâce à l'échelle verticale faire la mesure de la tension maximale « Ê »délivrée par le GBF.

Remplacer l'oscilloscope par un voltmètre en position AC.

Noter la tension lue « E ».

Il s'agit de la valeur efficace de e qui peut se calculer à partir de la valeur maximale : Vérifier que cette relation est vérifié entre les deux valeurs mesurées précédemment.

Mesurer cette tension à l'aide du voltmètre en position DC.

La tension mesurée ainsi est la valeur moyenne « <e> » de e. e est-elle alternative ? 1.4. Réaliser maintenant le montage proposé plus haut.

2. Relevés d'oscillogrammes

Relever les oscillogrammes des voies 1 et 2 en position DC sur le document réponse

Mesurer les valeurs moyennes et efficaces de la tension uR et compléter le document réponse.

Positionner la voie 2 en mode AC. Qu'observe-t-on et pourquoi ?

Positionner la voie 2 en mode GD (ou GND). A votre avis quel est le rôle de ce bouton ?

3. Etude du fonctionnement de l'oscilloscope

En étudiant le mode d'emploi simplifié de l'oscilloscope, proposer une méthode qui permettrait de visualiser la tension uD sur l'écran de l'oscilloscope.

Relever son oscillogramme sur le document réponse et mesurer sa valeur moyenne et sa valeur efficace.

Page 1 sur 2

G.B.F.

~

*

COM

RR1

VOIE 1 VOIE 2

MASSE

e u_D u_R

E=Ê



1sti2D_TP_grandeursvariables_oscillogbf.odt ­ Marie Pierrot – Lycée du Rempart ­ 03/10/16

4. Document réponse

Page 2 sur 2

Voie 1 :

Voie 2 :

Base de temps :

Calibres

Mesures pour e(t)

Période :

T = _ _ _ _ _ _ _ Valeur max :

Ê =  _ _ _ _ _ _ _ Valeur efficace :

E =  _ _ _ _ _ _ _ Valeur moyenne :

<e> = _ _ _ _ _ _ _

Voie 1 :

Voie 2 :

Base de temps : Calibres

Mesures pour u

(t)

Période :

T = _ _ _ _ _ _ _ Valeur max :

Û_R =  _ _ _ _ _ _ _ Valeur efficace :

U_R =  _ _ _ _ _ _ _ Valeur moyenne :

<

u

Voie 1 :

Voie 2 :

Base de temps : Calibres

Mesures pour u

(t)

Période :

T = _ _ _ _ _ _ _ Valeur max :

Û_D =  _ _ _ _ _ _ _ Valeur efficace :

U_D =  _ _ _ _ _ _ _ Valeur moyenne :

<u_D> = _ _ _ _ _ _ _
