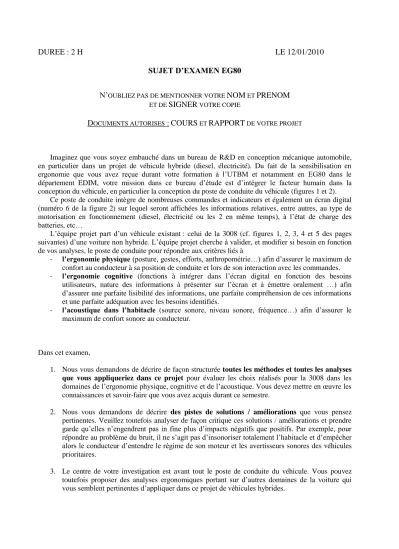

DUREE : 2 H LE 12/01/2010
SUJET D’EXAMEN EG80N’
OUBLIEZ PAS DE MENTIONNER VOTRENOM
ETPRENOM
ET DE
SIGNER
VOTRE COPIED
OCUMENTS AUTORISES: COURS
ETRAPPORT
DE VOTRE PROJETImaginez que vous soyez embauché dans un bureau de R&D en conception mécanique automobile, en particulier dans un projet de véhicule hybride (diesel, électricité). Du fait de la sensibilisation en ergonomie que vous avez reçue durant votre formation à l’UTBM et notamment en EG80 dans le département EDIM, votre mission dans ce bureau d’étude est d’intégrer le facteur humain dans la conception du véhicule, en particulier la conception du poste de conduite du véhicule (figures 1 et 2).
Ce poste de conduite intègre de nombreuses commandes et indicateurs et également un écran digital (numéro 6 de la figure 2) sur lequel seront affichées les informations relatives, entre autres, au type de motorisation en fonctionnement (diesel, électricité ou les 2 en même temps), à l’état de charge des batteries, etc…
L’équipe projet part d’un véhicule existant : celui de la 3008 (cf. figures 1, 2, 3, 4 et 5 des pages suivantes) d’une voiture non hybride. L’équipe projet cherche à valider, et modifier si besoin en fonction de vos analyses, le poste de conduite pour répondre aux critères liés à
- l’ergonomie physique (posture, gestes, efforts, anthropométrie…) afin d’assurer le maximum de confort au conducteur à sa position de conduite et lors de son interaction avec les commandes.
- l’ergonomie cognitive (fonctions à intégrer dans l’écran digital en fonction des besoins utilisateurs, nature des informations à présenter sur l’écran et à émettre oralement …) afin d’assurer une parfaite lisibilité des informations, une parfaite compréhension de ces informations et une parfaite adéquation avec les besoins identifiés.
- l’acoustique dans l’habitacle (source sonore, niveau sonore, fréquence…) afin d’assurer le maximum de confort sonore au conducteur.
Dans cet examen,
1. Nous vous demandons de décrire de façon structurée toutes les méthodes et toutes les analyses que vous appliqueriez dans ce projet pour évaluer les choix réalisés pour la 3008 dans les domaines de l’ergonomie physique, cognitive et de l’acoustique. Vous devez mettre en œuvre les connaissances et savoir-faire que vous avez acquis durant ce semestre.
2. Nous vous demandons de décrire des pistes de solutions / améliorations que vous pensez pertinentes. Veuillez toutefois analyser de façon critique ces solutions / améliorations et prendre garde qu’elles n’engendrent pas in fine plus d’impacts négatifs que positifs. Par exemple, pour répondre au problème du bruit, il ne s’agit pas d’insonoriser totalement l’habitacle et d’empêcher alors le conducteur d’entendre le régime de son moteur et les avertisseurs sonores des véhicules prioritaires.
3. Le centre de votre investigation est avant tout le poste de conduite du véhicule. Vous pouvez toutefois proposer des analyses ergonomiques portant sur d’autres domaines de la voiture qui vous semblent pertinentes d’appliquer dans ce projet de véhicules hybrides.
Figure 1
Figure 2
Figure 3
Figure 4 Figure 5
