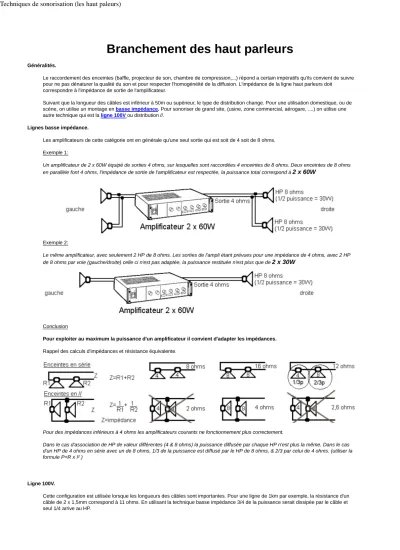

Branchement des haut parleurs

Généralités.

Le raccordement des enceintes (baffle, projecteur de son, chambre de compression,...) répond a certain impératifs qu'ils convient de suivre pour ne pas dénaturer la qualité du son et pour respecter l'homogénéité de la diffusion. L'impédance de la ligne haut parleurs doit correspondre à l'impédance de sortie de l'amplificateur.

Suivant que la longueur des câbles est inférieur à 50m ou supérieur, le type de distribution change. Pour une utilisation domestique, ou de scène, on utilise un montage en basse impédance. Pour sonoriser de grand site, (usine, zone commercial, aérogare, ....) on utilise une autre technique qui est la ligne 100V ou distribution //.

Lignes basse impédance.

Les amplificateurs de cette catégorie ont en générale qu'une seul sortie qui est soit de 4 soit de 8 ohms.

Exemple 1:

Un amplificateur de 2 x 60W équipé de sorties 4 ohms, sur lesquelles sont raccordées 4 enceintes de 8 ohms. Deux enceintes de 8 ohms en parallèle font 4 ohms, l'impédance de sortie de l'amplificateur est respectée, la puissance total correspond à 2 x 60W

Exemple 2:

Le même amplificateur, avec seulement 2 HP de 8 ohms. Les sorties de l'ampli étant prévues pour une impédance de 4 ohms, avec 2 HP de 8 ohms par voie (gauche/droite) celle ci n'est pas adaptée, la puissance restituée n'est plus que de 2 x 30W

Conclusion

Pour exploiter au maximum la puissance d'un amplificateur il convient d'adapter les impédances.

Rappel des calculs d'impédances et résistance équivalente.

Pour des impédances inférieurs à 4 ohms les amplificateurs courants ne fonctionnement plus correctement.

Dans le cas d'association de HP de valeur différentes (4 & 8 ohms) la puissance diffusée par chaque HP n'est plus la même. Dans le cas d'un HP de 4 ohms en série avec un de 8 ohms, 1/3 de la puissance est diffusé par le HP de 8 ohms, & 2/3 par celui de 4 ohms. (utiliser la formule P=R x I² )

Ligne 100V.

Cette configuration est utilisée lorsque les longueurs des câbles sont importantes. Pour une ligne de 1km par exemple, la résistance d'un câble de 2 x 1,5mm correspond à 11 ohms. En utilisant la technique basse impédance 3/4 de la puissance serait dissipée par le câble et seul 1/4 arrive au HP.

Techniques de sonorisation (les haut paleurs)

1 sur 2

(2)

Dans les installations en lignes 100V les amplificateurs sont équipé de transformateurs de sortie, qui permettent de sélectionner la valeur de la ligne de distribution des haut parleurs. Les valeurs les plus courantes sont: 4 / 8 / 16 ohms pour une distribution basse impédance & 50 / 70 / 100V pour une distribution 100V.

Les haut parleurs raccordés sur cette ligne sont également équipés de transformateurs avec entrées multiples, ce qui permet de modifier le rapport de transformation.

Cette technique autorise ainsi la mise en // des HP ainsi que le réglage individuel de la puissance de chaque HP. La seul contrainte est que le total de la puissance utilisée (somme de tous les HP) ne dépasse pas la valeur de la puissance de sortie de l'amplificateur.

Distance maximum des ligne 100V.

Le tableau ci dessous donne une indication des distances maximales à utiliser en ligne 100V, selon la puissance de l'amplifiateur, pour avoir une perte maximum en ligne de 15%.

Diamètre fil de cuivre 6/10è (0,28mm²)

9/10è (0,63mm²)

12/10è (1,13mm²)

15/10è (1,76mm²)

18/10è (2,54mm²)

20/10è (3,14mm²)

Ampli 30W ligne 100V 330m 750m 1 300m 2 000m 3 000m 3 700m

Ampli 60W ligne 100V 165m 375m 650m 1 000m 1 500m 1 850m

Ampli

1

20W ligne 100V 82m 187m 325m 500m 750m 925m

Ampli 240W ligne 100V 41m 94m 162m 250m 375m 463m

Techniques de sonorisation (les haut paleurs)

2 sur 2
