NOM: Gestion de parking avec un API Millénium M3 classe:
NOM: Gestion de parking avec un API Millénium M3 classe:

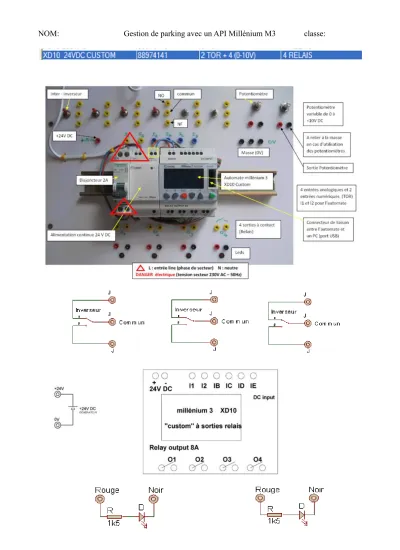

1) Donner le modèle et la référence de l'API (Automate Programmable Industriel) utilisé.
2) Ouvrir le fichier « Parking_élèves.pm3 » avec le logiciel millénium M3
3) Compléter le schéma de câblage en simulant les détecteurs d'entrée et de sortie par des interrupteurs inverseur ; un bouton poussoir pour initialiser le système de comptage et 2 LEDs pour simuler les moteurs (barrière entrée et barrière sortie) ( respecter les entrées et les sorties utilisées par le programme)
Faire vérifier à votre professeur . Signature:
4) A partir de votre schéma de câblage , faire le câblage de la maquette.
Faire vérifier à votre professeur . Signature:
5) Faire le programme de la partie : - validation du rétroéclairage
- gestion du parking avec affichage du nombre de places restantes et affichage
« COMPLET » lorsque celui-ci n'a plus de place (sans tenir compte de B19 et B25) Faire vérifier à votre professeur le fonctionnement du programme en mode simulation.
Signature:
6) Charger votre programme dans l'automate .
Faire vérifier à votre professeur le chargement et le fonctionnement du programme.
Signature:
7) Quelle fonction logique réalise les blocs repérés B19 et B25?
Compléter la table de vérité:
Sortie capteur entrée Sortie Bloc B27 (opérateur NON)
Sortie B19 (ou sortie B25)
8) Faire le programme complet en tenant compte de B19 qui permet d'empêcher la commande de la barrière d'entrée lorsque le parking est complet et B25 qui permet d'empêcher la décrémentation du décompteur lorsque le parking est complet.
Faire vérifier à votre professeur (en mode simulation) . Signature:
9) Charger votre programme dans l'automate .
Faire vérifier à votre professeur le chargement et le fonctionnement du programme.
Signature:
10) Imprimer le programme complet en ajoutant votre
NOM
et le titre du projet.Faire vérifier à votre professeur . Signature:
