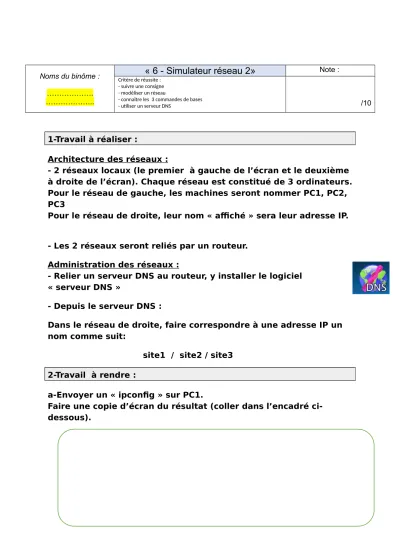

Noms du binôme :
……….
………..
« 6 - Simulateur réseau 2»
Note :Critère de réussite : - suivre une consigne - modéliser un réseau
- connaître les 3 commandes de bases
- utiliser un serveur DNS /10
1-Travail à réaliser :
Architecture des réseaux :
- 2 réseaux locaux (le premier à gauche de l’écran et le deuxième à droite de l’écran). Chaque réseau est constitué de 3 ordinateurs.
Pour le réseau de gauche, les machines seront nommer PC1, PC2, PC3
Pour le réseau de droite, leur nom « affiché » sera leur adresse IP.
- Les 2 réseaux seront reliés par un routeur.
Administration des réseaux :
- Relier un serveur DNS au routeur, y installer le logiciel
« serveur DNS »
- Depuis le serveur DNS :
Dans le réseau de droite, faire correspondre à une adresse IP un nom comme suit:
site1 / site2 / site3 2-Travail à rendre :
a-Envoyer un « ipconfig » sur PC1.
Faire une copie d’écran du résultat (coller dans l’encadré ci- dessous).
b-Effectuer un « ping » depuis PC2 vers site2.
Faire une copie d’écran du résultat (coller dans l’encadré ci- dessous).
c-Effectuer un « traceroute » depuis PC3 vers site3.
Faire une copie d’écran du résultat (coller dans l’encadré ci- dessous).
d-Enregistrer votre fichier (nommé : DNS_nom1_nom2) dans Le cloud dossier : SNT – DNS.
