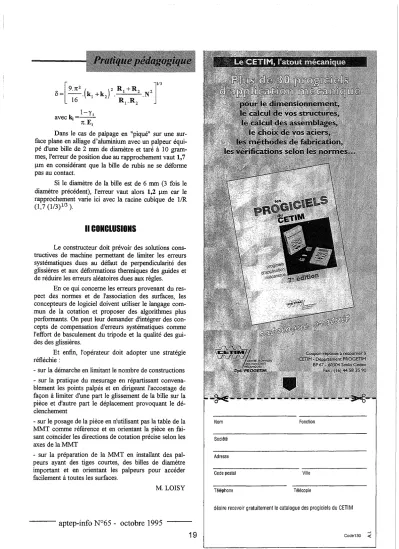

r
lV3
_l9.7t2 ( )z RI +Rzzj
8- . k1 +k2 . .N 16 R1.R2 1-yi aveck;=--7t.EiDans le cas de palpage en "piqué" sur une sur-face plane en alliage d'aluminium avec un palpeur équi-pé d'une bille de 2 mm de diamètre et taré à 10 gram-mes, l'erreur de position due au rapprochement vaut 1,7
J.l.m en considérant que la bille de rubis ne se déforme pas au contact.
Si le diamètre de la bille est de 6 mm (3 fois le diamètre précédent), l'erreur vaut alors 1,2 J.l.m car le rapprochement varie ici avec la racine cubique de 1/R
(1,7 (1/3)113 ).
Il
COHCLUSIOHS
Le constructeur doit prévoir des solutions cons-tructives de machine permettant de limiter les erreurs systématiques dues au défaut de perpendicularité des glissières et aux déformations thermiques des guides et de réduire les erreurs aléatoires dues aux règles.
En ce qui concerne les erreurs provenant du res-pect des normes et de l'association des surfaces, les concepteurs de logiciel doivent utiliser le langage com-mun de la cotation et proposer des algorithmes plus performants. On peut leur demander d'intégrer des con-cepts de compensation d'erreurs systématiques comme l'effort de basculement du tripode et la qualité des gui-des gui-des glissières.
Et enfin, l'opérateur doit adopter une stratégie réfléchie:
- sur la démarche en limitant le nombre de constructions - sur la pratique du mesurage en répartissant convena-blement les points palpés et en dirigeant l'accostage de façon à limiter d'une part le glissement de la bille sur la pièce et d'autre part le déplacement provoquant le dé-clenchement
- sur le posage de la pièce en n'utilisant pas la table de la MMT comme référence et en orientant la pièce en fai-sant coïncider les directions de cotation précise selon les axes de la MMT
- sur la préparation de la :MMT en installant des pal-peurs ayant des tiges courtes, des billes de diamètre important et en orientant les palpeurs pour accéder facilement à toutes les surfaces.
M. LOISY
