L.P. Saint

Exupéry

C.i.3 : Les outils de la

communication technique DR1

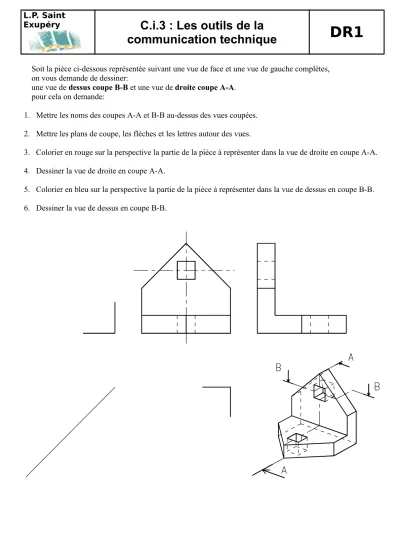

Soit la pièce ci-dessous représentée suivant une vue de face et une vue de gauche complètes, on vous demande de dessiner:

une vue de dessus coupe B-B et une vue de droite coupe A-A.

pour cela on demande:

1. Mettre les noms des coupes A-A et B-B au-dessus des vues coupées.

2. Mettre les plans de coupe, les flèches et les lettres autour des vues.

3. Colorier en rouge sur la perspective la partie de la pièce à représenter dans la vue de droite en coupe A-A.

4. Dessiner la vue de droite en coupe A-A.

5. Colorier en bleu sur la perspective la partie de la pièce à représenter dans la vue de dessus en coupe B-B.

6. Dessiner la vue de dessus en coupe B-B.

Références

Télécharger maintenant ( DOC - 1 Page - 48.50 KB )
