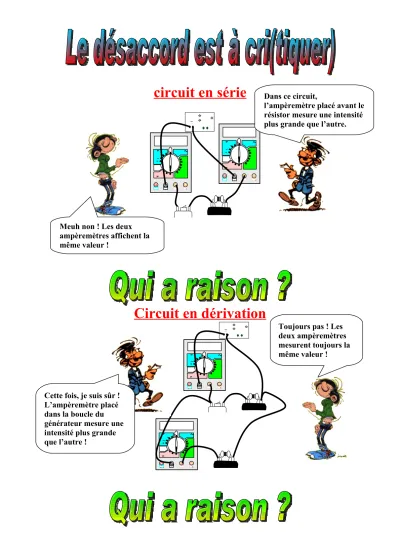

circuit en série
Circuit en dérivation
V A
V C m 1
220 2 6
2 2 2 Ω
0
v
V A
V C m 1
220 2 6
2 2 2 Ω
0
v
Meuh non ! Les deux ampèremètres affichent la même valeur !
Dans ce circuit,
l’ampèremètre placé avant le résistor mesure une intensité plus grande que l’autre.
V A
V C m 1
2202 6 2 2 2 Ω
0
v
V A
V C m 1
2202 6
2 2 2 Ω
0
v
Toujours pas ! Les deux ampèremètres mesurent toujours la même valeur !
Cette fois, je suis sûr ! L’ampèremètre placé dans la boucle du générateur mesure une intensité plus grande que l’autre !
A RETENIR :
2 ampèremètres mesurent la même intensité si ils sont placés en série :
Les ampèremètres mesurent la même intensité : Les ampèremètres ne mesurent pas la même intensité :
Conclusion sur le placement de l’ampèremètre :
Dans un circuit en série Dans un circuit en dérivation L’intensité du courant est la même partout, on
peut donc placer l’ampèremètre où l’on veut :
L’intensité du courant n’est pas la même partout, il faut donc placer l’ampèremètre en série dans la branche où l’on veut mesurer l’intensité du courant : Exemple :
A1 mesure l’intensité du courant qui traverse le générateur.
A1 mesure l’intensité du courant qui traverse le résistor.
A1 mesure l’intensité du courant qui traverse le moteur.
A A A A
A
