résistance critique (Rc)
puissance
admissible tension
admissible
R U P
Pmax = Pn tension maximale (Umax)
U max 2
P n R n R

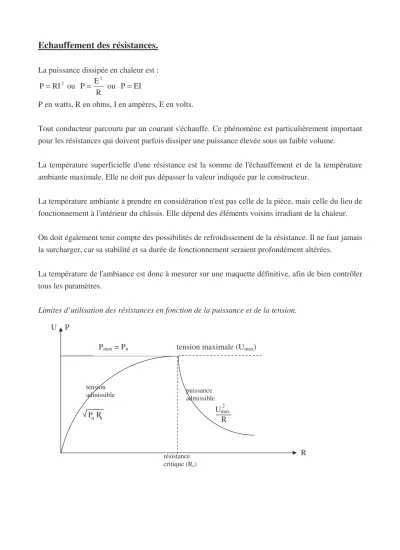

Echauffement des résistances.
La puissance dissipée en chaleur est : RI2
P= ou R
P= E2 ou P=EI
P en watts, R en ohms, I en ampères, E en volts.
Tout conducteur parcouru par un courant s'échauffe. Ce phénomène est particulièrement important pour les résistances qui doivent parfois dissiper une puissance élevée sous un faible volume.
La température superficielle d'une résistance est la somme de l'échauffement et de la température ambiante maximale. Elle ne doit pas dépasser la valeur indiquée par le constructeur.
La température ambiante à prendre en considération n'est pas celle de la pièce, mais celle du lieu de fonctionnement à l'intérieur du châssis. Elle dépend des éléments voisins irradiant de la chaleur.
On doit également tenir compte des possibilités de refroidissement de la résistance. Il ne faut jamais la surcharger, car sa stabilité et sa durée de fonctionnement seraient profondément altérées.
La température de l'ambiance est donc à mesurer sur une maquette définitive, afin de bien contrôler tous les paramètres.
Limites d’utilisation des résistances en fonction de la puissance et de la tension.
