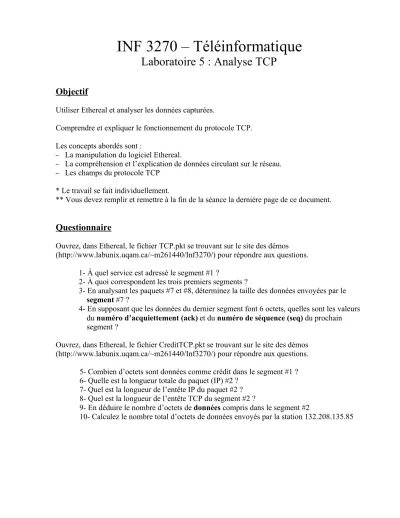

INF 3270 – Téléinformatique
Laboratoire 5 : Analyse TCP
Objectif
Utiliser Ethereal et analyser les données capturées.
Comprendre et expliquer le fonctionnement du protocole TCP.
Les concepts abordés sont :
– La manipulation du logiciel Ethereal.
– La compréhension et l’explication de données circulant sur le réseau.
– Les champs du protocole TCP
* Le travail se fait individuellement.
** Vous devez remplir et remettre à la fin de la séance la dernière page de ce document.
Questionnaire
Ouvrez, dans Ethereal, le fichier TCP.pkt se trouvant sur le site des démos (http://www.labunix.uqam.ca/~m261440/Inf3270/) pour répondre aux questions.
1- À quel service est adressé le segment #1 ?
2- À quoi correspondent les trois premiers segments ?
3- En analysant les paquets #7 et #8, déterminez la taille des données envoyées par le segment #7 ?
4- En supposant que les données du dernier segment font 6 octets, quelles sont les valeurs du numéro d’acquiettement (ack) et du numéro de séquence (seq) du prochain segment ?
Ouvrez, dans Ethereal, le fichier CreditTCP.pkt se trouvant sur le site des démos (http://www.labunix.uqam.ca/~m261440/Inf3270/) pour répondre aux questions.
5- Combien d’octets sont données comme crédit dans le segment #1 ? 6- Quelle est la longueur totale du paquet (IP) #2 ?
7- Quel est la longueur de l’entête IP du paquet #2 ? 8- Quel est la longueur de l’entête TCP du segment #2 ?
9- En déduire le nombre d’octets de données compris dans le segment #2
10- Calculez le nombre total d’octets de données envoyés par la station 132.208.135.85
Supposont que le paquet ci-dessous est celui suivant le dernier paquet envoyé par la station 132.208.135.85. Complétez les champs manquants.
Ethernet Header
Destination: 00:a0:c9:fb:7c:1c Source: 08:00:20:b6:18:6b Protocol Type:08-00 IP
IP Header - Internet Protocol Datagram Version: 4
Header Length: 5 Precedence: 0 Type of Service: %0000 Unused: %0 Total Length: 40 Identifier: 43632
Fragmentation Flags: %010 Do Not Fragment Fragment Offset: 0
Time To Live: 255 IP Type: 0x06 TCP Header Checksum: 0xb8c1
Source IP Address: 132.208.135.168 Dest. IP Address: 132.208.135.85 No Internet Datagram Options
TCP - Transport Control Protocol Source Port: _______________11
Destination Port: _______________12
Sequence Number: _______________13
Ack Number: _______________14
Offset: 5 Reserved: %000000 Code: %010000 Ack is valid Window: 8760 Checksum: 0xff6a Urgent Pointer: 0 No TCP Options
TCP Data Area: No more data.
Extra bytes (Padding):
UUUUUU 55 55 55 55 55 55 Frame Check Sequence: 0xea050000
INF 3270 – Téléinformatique
Laboratoire 5 : Analyse TCP
Formulaire d’évaluation
Nom de l’étudiant : _____________________________ groupe _____
Réponses aux questions :
1- ____________________________________________________________
2- ____________________________________________________________
3- ____________________________________________________________
4- ____________________________________________________________
5- ____________________________________________________________
6- ____________________________________________________________
7- ____________________________________________________________
8- ____________________________________________________________
9- ____________________________________________________________
10-____________________________________________________________
11-____________________________________________________________
12-____________________________________________________________
13-____________________________________________________________
14-____________________________________________________________
