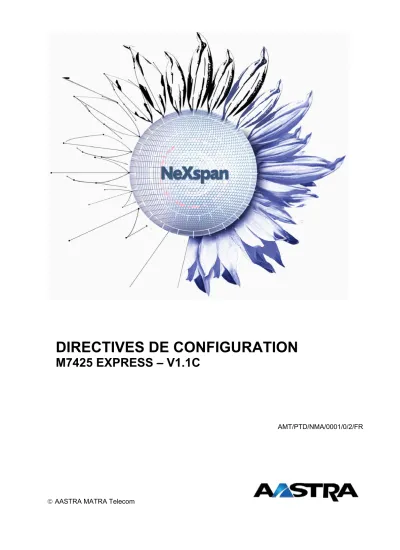

DIRECTIVES DE CONFIGURATION

M7425 EXPRESS – V1.1C

AMT/PTD/NMA/0001/0/2/FR

 AASTRA MATRA Telecom

(2)

PAGE 2/18 AMT/PTD/NMA/0001/0/2/FR

S O M M A I R E

1 PRE-REQUIS ... 5

1.1 CHAMP CONFIGURABLE PABX ...5

1.1.1MISE EN SERVICE DE L’ANNUAIRE... 5

1.1.2LA GESTION DU SYSTEME... 5

1.1.3MISE EN SERVICE DE LA TAXATION VIA LE BUFFER INTEGRE... 6

1.1.3.1 Introduction... 6

1.1.3.2 PRINCIPE DE FONCTIONNEMENT ... 6

1.1.3.3 CAS D'UN SYSTÈME SANS BUFFER INTÉGRÉ ... 6

1.1.3.4 CAS D'UN SYSTÈME AVEC BUFFER INTÉGRÉ ... 7

1.1.3.5 ORGANISATION DE LA MÉMOIRE ... 7

1.1.3.6 MISE EN SERVICE DU SERVEUR BUFTIC ... 7

1.2 CONFIGURATION DU BUFFER INTEGRE...8

1.2.1VÉRIFICATION DE L'ÉTAT DES SERVEURS INTERNES ... 9

1.2.1.1 SERVEUR KITAXE ... 9

1.2.1.2 SERVEUR MUFACT ... 9

1.2.1.3 MISE EN SERVICE DU SERVEUR BUFTIC ... 9

2 PARAMETRAGES DU M7425 EXPRESS ... 10

2.1 CONFIGURATION DES SERVEURS DU M7425 EXPRESS POUR ACCEDER AUX SERVEURS DU PABX ...10

2.2 REMARQUES IMPORTANTES...10

2.2.1INSTALLATION DU M7425 EXPRESS... 10

2.2.2DEVERROUILLAGE DE FONCTIONS... 11

3 PRISE EN COMPTE DU DONGLE USB (PS_A3380)... 12

4 COMPATIBILITE AVEC LA COHABITATION DE PLUSIEURS JRES (PS_A3382)... 13

5 MOYEN D’AIDE ET DE SUIVI DES OPERATIONS SOUS LE SERVEUR ET L’APPLICATION 7425 EXPRESS ... 14

(3)

AMT/PTD/NMA/0001/0/2/FR PAGE 3/18

F I G U R E S

Figure 1 : Menu gestion des mots des terminaux côté PABX... 5

Figure 2 : Tableau de correspondance des cartes d'extension mémoire ... 6

Figure 3 : Exemple de SMG en configuration monosite... 7

Figure 4 : Menu gestion des paramètres côté PABX (1/2)... 8

Figure 5 : Menu gestion des paramètres côté PABX (2/2)... 8

Figure 6 : Configuration des serveurs ... 10

Figure 7 : Visualisation du menu contextuel de configuration... 14

Figure 8 : Fenêtre de visualisation des tâches en cours d’exécution ... 14

Figure 9 : Fenêtre de visualisation de l’acquisition des tickets dans le M7425 Express ... 15

Figure 10 : Fenêtre configuration des niveaux de traces utiles ... 15

Figure 11 : Fenêtre de visualisation du JAVA Tracer... 16

Figure 12 : Fenêtre de configuration des traces du CG_tracer... 16

Figure 13 : Fenêtre de visualisation des processus en cours d’exécution... 18

(4)

PAGE 4/18 AMT/PTD/NMA/0001/0/2/FR

L E X I Q U E

Catégorie : Gestion de la discrimination des droits d’accès téléphonique (arrivé ou départ) d’appels des postes.

Code confidentiel : Gestion de l’utilisation d’un code d’accès pour les appels émis. Le code se saisit après le préfixe de sortie et le suivi du numéro d’appel

(exemple, préfixe : 0 – Code : 7200 – N° d’appel : 0145103100).

Déverrouillage

autorisé : Autorise la fermeture de ligne en mode SDA Tournante.

Droit au rappel de

rendez-vous : Autorisation du rappel du poste. Nécessaire à la gestion des réveils.

Lampe Message : Gestion d’un voyant sur poste offrant cette fonctionnalité Mot de passe : Se reporter au chapitre "code confidentiel".

Multi-taxation : Oblige ou non la saisie du code confidentiel en appel départ pour les abonnés multi-usagers.

Multi-usagers : Type d’abonné dont la gestion permet de gérer plusieurs numéros d’annuaire en départ ou arrivée pour un même poste (Attribution de 1 à 15 n° SDA). Le poste peut être Analogique ou Numérique.

N° Fonctionnel : Poste Multi-usagers servant de réservoir SDA. Aussi appelé poste de repli.

Poste de repli : Se reporter au chapitre "N° Fonctionnel".

Poste Réservoir : Se reporter au chapitre "N° Fonctionnel".

Pré paiement : Gestion du compteur de crédit de taxe d’un poste pour la coupure de ligne à l’épuisement du crédit. Important : le PABX ne doit gérer aucune des fonctionnalités liées au Prépaiement.

Réveil : Gestion des réveils.

Room-Status : Gestion de code d’activation et de désactivation de tâche (exemple, chambre "A nettoyer", chambre "Nettoyer"). Cette gestion n’est pas effectuée par ticket de service, mais par l’acquisition d’un ticket local type LIA avec le préfix 89 à paramétrer dans l’autocom.

SDA : Sélection directe à l’arrivée.

Service : Nom Annuaire auquel appartiennent les postes de chambres.

Société : Nom Annuaire de la société auquel appartiennent les postes de chambres.

Timeout :

délai d’arrêt de tentative de connexion si non réponse du PABX dans le délai sélectionné.

Verrouillage autorisé : Autorise l’ouverture de ligne en mode SDA Tournante.

(5)

AMT/PTD/NMA/0001/0/2/FR PAGE 5/18

1 PRE-REQUIS

Ces pré-requis concernent les PABX de la gamme F0/F1/SMG/F2 ou F6.

1.1 CHAMP CONFIGURABLE PABX

1.1.1 MISE EN SERVICE DE L’ANNUAIRE

L’annuaire du PABX doit être déverrouillé et mis en service.

IMPORTANT : Le M7425 EXPRESS ne vérifie pas si l’annuaire est en service. Si l’annuaire est “sous opération” les fiches sont correctement gérées mais ne sont pas affichées sur les postes numériques.

1.1.2 LA GESTION DU SYSTEME

Figure 1 : Menu gestion des mots des terminaux côté PABX

Pour basculer directement sur la mire de repos du PABx, le champ "SERVICE ACTIF A L’INIT" doit être à vide (……..). ; Menu 3.4.

(6)

PAGE 6/18 AMT/PTD/NMA/0001/0/2/FR 1.1.3 MISE EN SERVICE DE LA TAXATION VIA LE BUFFER INTEGRE

1.1.3.1 INTRODUCTION

Le buffer intégré est une mémoire de type flash implantée sur une carte d'extension du système équipé d'une version logicielle V12.2.2 ou R1.2 minimum.

Cette mémoire permet :

Le stockage et le rapatriement des tickets de communication ;

Le stockage et le rapatriement des tickets de service (alarmes) ;

Le téléchargement.

Le buffer intégré est appelé serveur BUFTIC.

IMPORTANT : Dans le cadre du M7425 EXPRESS cette fonctionnalité est utilisée uniquement pour le stockage des tickets de communication

Identification des cartes par rapport au système utilisé :

Système Carte mère Carte d'extension

F0 OCY/OCZ MOCY/MOCZ

F1/SMG OCT3B/OCT3B I

OCT4/OCT4 I

TMOCT3 TMOCT4

F2 OCK/OCL MOCK2C/MOCL

F3/F4 Non applicable Non applicable

F6 UCT-S/UCT-C/UCT-L Non applicable Figure 2 : Tableau de correspondance des cartes d'extension mémoire

1.1.3.2 PRINCIPE DE FONCTIONNEMENT

1.1.3.3 CAS D'UN SYSTÈME SANS BUFFER INTÉGRÉ

Les informations sont collectées au fil de l'eau par M7425 Express grâce à une connexion directe avec le serveur MUFACT/KITAXE du système.

(7)

AMT/PTD/NMA/0001/0/2/FR PAGE 7/18 1.1.3.4 CAS D'UN SYSTÈME AVEC BUFFER INTÉGRÉ

Après le démarrage du logiciel et le passage en état opérationnel, le serveur BUFTIC se met en liaison avec le serveur MUFACT qui lui transmet les tickets émis par les serveurs de facturation

Base de données

Taxation

M7425 Express Système A

Serveur MUFACT Serveur

KITAXE

Serveur BUFTIC

Connexion Permanente

Figure 3 : Exemple de SMG en configuration monosite

Deux modes de fonctionnement sont possibles mais uniquement le mode de connexion permanent est requis pour l’utilisation de M7425 EXPRESS:

Les informations sont collectées au fil de l'eau par M7425 Express. Le serveur BUFTIC n'est utilisé qu'en cas de rupture de la connexion entre le M7425 Express et le système. Il stocke alors les informations jusqu'au rétablissement de la connexion.

1.1.3.5 ORGANISATION DE LA MÉMOIRE

L'espace mémoire utilisé par le serveur BUFTIC est découpé en blocs distincts et indépendants pouvant aller jusqu'à 5. Chaque bloc est défini par :

Sa taille ;

Son mode de gestion en connexion permanente ou non avec le M7425 Enterprise ;

Le type de tickets qu'il contient ;

Une taille de repli ;

Un seuil de saturation (uniquement en connexion non permanente).

1.1.3.6 MISE EN SERVICE DU SERVEUR BUFTIC

Pour mettre en service le serveur BUFTIC, il faut respecter les étapes suivantes :

Vérification de la présence de la carte d'extension mémoire (cf. Figure 2 ) ;

Vérification de l'état des serveurs internes ;

Paramétrage de la configuration du serveur BUFTIC ;

Configuration de la gestion des tickets ;

Configuration des alarmes.

Un exemple de configuration du buffer intégré pour l’acquisition des tickets de communication et de service en connexion IP est présenté en annexe.

(8)

PAGE 8/18 AMT/PTD/NMA/0001/0/2/FR

1.2 CONFIGURATION DU BUFFER INTEGRE

Le mode de connexion est obligatoirement permanent.

Les valeurs préconisées pour l’utilisation du buffer sont les suivantes :

Figure 4 : Menu gestion des paramètres côté PABX (1/2)

Figure 5 : Menu gestion des paramètres côté PABX (2/2)

(9)

AMT/PTD/NMA/0001/0/2/FR PAGE 9/18 1.2.1 VÉRIFICATION DE L'ÉTAT DES SERVEURS INTERNES

1.2.1.1 SERVEUR KITAXE

Aller au menu 2 - 1 - 5 . L'écran "SELECTION D'UN SERVEUR" s'affiche.

Sur la ligne "PAR SON NOM", entrer KITAXE et valider par Entrée. L'écran

"SERVEUR KITAXE" s'affiche.

Vérifier les paramètres du serveur (NUMERO D'ANNUAIRE 012). Sur la ligne

"ETAT", sélectionner EN SERVICE et valider par Entrée.

1.2.1.2 SERVEUR MUFACT

Aller au menu 2 - 1 - 5 . L'écran "SELECTION D'UN SERVEUR" s'affiche.

Sur la ligne "PAR SON NOM", entrer MUFACT et valider par Entrée. L'écran

"SERVEUR MUFACT" s'affiche.

Vérifier les paramètres du serveur (NUMERO D'ANNUAIRE 014, NUMERO D'APPEL DE KITAXE 9012). Sur la ligne "ETAT", sélectionner EN SERVICE et valider par Entrée.

1.2.1.3 MISE EN SERVICE DU SERVEUR BUFTIC

Vérification de la présence de la carte d'extension mémoire

Vérification de l'état des serveurs internes ;

PARAMETRAGE DE LA CONFIGURATION DU SERVEUR BUFTIC ;

Configuration de la gestion des tickets ;

Aller au menu 2-1-5 . L'écran "SELECTION D'UN SERVEUR" s'affiche. Sur la ligne "PAR SON NOM", entrer BUFFER et valider par Entrée. L'écran "SERVEUR BUFFER" s'affiche.

Vérifier les paramètres du serveur (NUMERO D'ANNUAIRE 021). Sur la ligne

"ETAT", sélectionner EN SERVICE et valider par Entrée.

IMPORTANT : Pour mettre en service le serveur BUFTIC, il faut respecter l’ordre

(10)

PAGE 10/18 AMT/PTD/NMA/0001/0/2/FR

2 PARAMETRAGES DU M7425 EXPRESS

2.1 CONFIGURATION DES SERVEURS DU M7425 EXPRESS POUR ACCEDER AUX SERVEURS DU PABX

Les paramètres par défaut des serveurs du PABX sont les suivants ; la configuration de base du M7425Express fonctionne avec ces valeurs par défaut

Port Code Password Serveur Num X25 correspondant

Compressed formats 3215 - - 017 901722

Directory 3203 EXP - 015 90150

Graphical console 3216 INSTA - 017 901712

SAE 3206 SAESAE 00000000 013 9013

Tickets 3286 - - 021 902110030

VT 100 3202 - - 017 901710

Figure 6 : Configuration des serveurs

IMPORTANT : Ne pas oublier de vérifier au niveau du PABX que les échanges entre le logiciel M7425 EXPRESS et les serveurs (annuaire, format compact, …) se font en mode TPKT. Le mode TPKT est modifiable par le menu 2.9.2.1 en sélectionnant le serveur, et si la passerelle est sous opérateur.

2.2 REMARQUES IMPORTANTES

2.2.1 INSTALLATION DU M7425 EXPRESS

Il faut impérativement être logué comme Administrateur sur le PC.

Le serveur WEB APACHE est utilisé en lieu et place de IIS ou PWS. Son installation est intégrée dans le setup d’installation de l’application M7425 Express. Seul le nom d’hôte (Server Name) de la machine cible du poste serveur est nécessaire pour configurer le serveur APACHE. Vérifier que le champ “Run as a service for All users – Recommended” est activé”.

Aucun palier logiciel n’est nécessaire pour l’installation du M7425 Express en langue Française ou Anglaise.

Après installation, il faut partager les dossiers …/M7425 Express/ExportDirectoryFiles et APM.

(11)

AMT/PTD/NMA/0001/0/2/FR PAGE 11/18

2.2.2 DEVERROUILLAGE DE FONCTIONS

L’application est verrouillée au moyen d’un dongle, pour les fonctions suivantes :

Annuaire Intranet : licences < 300 Fiches et > 300 fiches

Taxation APM

Observation de trafic APM

Fonction gestion des chambres

Fonction verrouillée Code de fonction ADV

(en hexadécimal) Réf.

Option Hôtel APM sans SDA tournante 0617 Option Hôtel APM avec SDA tournante 0618 Annuaire Intranet <300 fiches 0330 Annuaire Intranet >300 fiches 0331

Taxation APM 20 postes 0600 043

Taxation APM 40 postes 0601 043

Taxation APM 100 postes 0602 043

Taxation APM 200 postes 0603 043

Taxation APM 500 postes 0604 043

Analyse de trafic 20 postes 0610 043 Analyse de trafic 40 postes 0611 043 Analyse de trafic 100 postes 0612 043 Analyse de trafic 200 postes 0613 043 Analyse de trafic 500 postes 0614 043

IMPORTANT : .La taxation, l’analyse de trafic et les fonctions Hôtel sont à déverrouiller dans le menu clefs de déverrouillage taxation.

L’annuaire INTRANET est à déverrouiller dans le menu clefs de déverrouillage Annuaire INTRANET.

Le nombre de postes gérés est limité à 500 postes au maximum.

(12)

PAGE 12/18 AMT/PTD/NMA/0001/0/2/FR

3 PRISE EN COMPTE DU DONGLE USB (PS_A3380)

L’application M7425 Express est compatible avec les dongle USB. Ceci concerne aussi le module de taxation/analyse APM.

Les cohabitations avec les applications suivantes sont disponibles :

NCS

i2052

TWP

Cette cohabitation peut se faire avec un dongle pour chaque application ou pour l’ensemble des applications PC, sur le même PC.

Le M7425 Express et APM restent par ailleurs compatibles avec le dongle Eutron actuel, sur port parallèle.

La fonction Démo reste disponible avec le dongle USB

La nouvelle RHM de saisie des dongle ne permet pas de visualiser l’ID du dongle lorsque aucune fonction n’a été déverrouillée. L’ID du dongle apparaît uniquement après la première saisie.

Note : Le dongle parallèle SMARTKEY n’est plus supporté à partir de la version V1.1C du M7425 Express.

(13)

AMT/PTD/NMA/0001/0/2/FR PAGE 13/18

4 COMPATIBILITE AVEC LA COHABITATION DE PLUSIEURS JRES (PS_A3382)

Le M7425 Express est maintenant indépendant des évolutions de versions Java.

Pour cela, il peut fonctionner sur un PC sur lequel plusieurs JREs sont installés, en spécifiant correctement le JRE que l’on veut utiliser (1.3.1), et ceci, quelque soit l’ordre d’installation des JREs.

Cette cohabitation est applicable pour les éléments suivants :

le serveur M7425 , dont le module "RHMs graphiques".

le client "mode Application" (client déporté)

(14)

PAGE 14/18 AMT/PTD/NMA/0001/0/2/FR

5 MOYEN D’AIDE ET DE SUIVI DES OPERATIONS SOUS LE SERVEUR ET L’APPLICATION 7425 EXPRESS

Depuis le menu de configuration du serveur , en cliquant sous les 4 menus correspondants par l’intermédiaire des touches CRTL + SHIFT, il est possible de trouver des moyens pour suivre le déroulement de certaines opérations.

Figure 7 : Visualisation du menu contextuel de configuration

CRTL + SHIFT + clic droit sur configuration du serveur Ce menu donne accès au suivi des tâches en cours sur l’application

Figure 8 : Fenêtre de visualisation des tâches en cours d’exécution

(15)

AMT/PTD/NMA/0001/0/2/FR PAGE 15/18

CRTL + SHIFT + restitution des données

Ce menu donne accès au suivi des tickets acquis dans le M7425 Express

Figure 9 : Fenêtre de visualisation de l’acquisition des tickets dans le M7425 Express

CRTL + SHIFT + Sauvegardes des données

Ce menu donne accès au suivi des tickets acquis dans le M7425 Express

Figure 10 : Fenêtre configuration des niveaux de traces utiles

(16)

PAGE 16/18 AMT/PTD/NMA/0001/0/2/FR Il existe deux niveaux de traces :

Les traces de niveau 1 correspondent aux traces fonctionnelles Elles sont utilisées pour visualiser le fonctionnement de l’application On possède par cet intermédiaire une visualisation unitaire du fonctionnement

Les traces de niveau 2 correspondent à une étude plus poussées du fonctionnement ou dysfonctionnement de l’application. Elles sont utilisées par des experts.

Il est également possible d’accéder au Java tracer depuis la fenêtre de l’application et en faisant CRTL +SHIFT + F9 comme suit :

Figure 11 : Fenêtre de visualisation du JAVA Tracer

La configuration du niveau de trace se fait alors par l’intermédiaire du menu configuration des traces.

La fenêtre suivante apparaît et dispose des mêmes informations que dans le fichier figure 41.

Figure 12 : Fenêtre de configuration des traces du CG_tracer

(17)

AMT/PTD/NMA/0001/0/2/FR PAGE 17/18 Le tableau suivant dans l’équivalence du niveau des traces :

Libellé Désignation Commentaire MCS Echanges client/serveur

CRK Extraction des champs dans un message EXC MC741x.dll Gestion des exception API MC741x.dll fonction

SQL SRV7415.exe et MC741x.dll requêtes SQL

SYS MC741x.dll accès à la registry, dll de langue dongle TPK SRV7415 protocole TPKT

TST SRV7415 Modules de tests et simulations LOG Journal des opérations

JDB Journal de bord WAR Journal des opérations

TIC Acquisitions des tickets(communications + alarmes) CFG Configuration des domaines et systèmes

ABO Gestion des abonnés USR Gestion des utilisateurs

ALG Alignement complet CG vers PBXs 911 Gestion des appels urgents DLG Gestion des dongle

SFC Automate de soumission format compact SAN Automate de soumission de l’annuaire EMY Calcul du degré d’urgences des alarmes PRG Actions programmées

EXM Protocole EXMENU (RHM F3/F4) ANN Actions audit annuaire

SVC Service NT démarrage/arrêt/supervision EXP Export des fiches (ASCII, P&S, mdb…)

SCH Déclenchement et suivi des actions programmées process de cg_scheduler_task.exe

PBX SRV7415 activité TCP/IP vers server PBXs BLS SRV7415 listage des BLS

HEU SRV7415 Mise à l’heure PABX

(18)

PAGE 18/18 AMT/PTD/NMA/0001/0/2/FR

CRTL + SHIFT + A propos de M7425 Express

Ce menu donne accès au CG_TRACER permettant Le suivi de ce qui se déroule au niveau de l’application et du serveur.

Figure 13 : Fenêtre de visualisation des processus en cours d’exécution

Références

Documents relatifs

La commande tunnel mpls traffic-eng autoroute annonce la présence du tunnel par le protocole de routage.Remarque : N'oubliez pas d'utiliser ip unnumbered loopbackN pour l'adresse IP

Àdes fins de haute disponibilité, plusieurs destinations de noeud de serveur de messagerie instantanée et de présence sont configurées dans la liaison de publication de

Charger, afficher et supprimer les modules du noyau Afficher les informations de configuration système dans le système de fichier /proc.. Configurer des paramètres d’exécution avec

Dans une r´ ealisation exp´ erimentale quasi bidimensionnelle d’un ´ ecoulement turbulent, par exemple quand l’´ epaisseur de fluide est faible, on pourrait s’attendre ` a

Une méthode que vous pouvez utiliser pour vérifier si votre trafic est acheminé via OTV est de configurer une capture de paquets, en particulier avec une taille de paquet

Vous pouvez annuler l’enregistrement d’un appareil en supprimant l’adresse MAC de l’appareil à partir du champ Adresse MAC sur la page Web Gestionnaire d’enregistrement

Le processus récursif de résolution d'artère pour un préfixe de destination pourrait être forcé quand vous sélectionnez la commande résolue par &lt;addr&gt; d'adresse de routage

Si elle est configurée avec une adresse IPv6, vous devez ajouter manuellement une adresse IPv4 pour l'interface de gestion après la configuration initiale via l'interface de ligne
