TP n°1 : MESURES D’INTENSITE DU COURANT ELECTRIQUEObjectif du TP :

R1 R2 U

I

I1 I2

I'1

Lycée Jean FAVARD -- GUERET 1^ère STI 2D / 1^ère STL 2011/2012

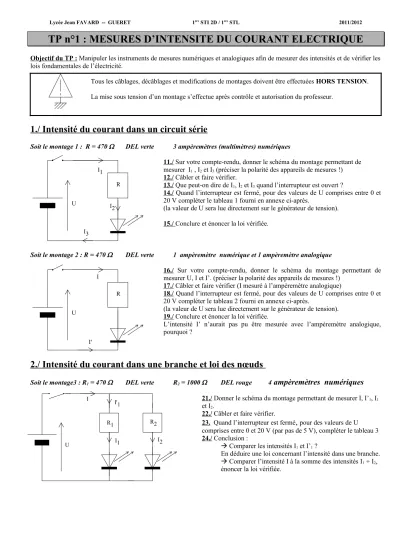

TP n°1 : MESURES D’INTENSITE DU COURANT ELECTRIQUE

Objectif du TP : Manipuler les instruments de mesures numériques et analogiques afin de mesurer des intensités et de vérifier les lois fondamentales de l’électricité.

Tous les câblages, décâblages et modifications de montages doivent être effectuées HORS TENSION.

La mise sous tension d’un montage s’effectue après contrôle et autorisation du professeur.

1./ Intensité du courant dans un circuit série

Soit le montage 1 : R = 470  DEL verte 3 ampèremètres (multimètres) numériques

11./ Sur votre compte-rendu, donner le schéma du montage permettant de mesurer I1 , I2 et I3 (préciser la polarité des appareils de mesures !) 12./ Câbler et faire vérifier.

13./ Que peut-on dire de I1, I2 et I3 quand l’interrupteur est ouvert ?

14./ Quand l’interrupteur est fermé, pour des valeurs de U comprises entre 0 et 20 V compléter le tableau 1 fourni en annexe ci-après.

(la valeur de U sera lue directement sur le générateur de tension).

15./ Conclure et énoncer la loi vérifiée.

Soit le montage 2 : R = 470  DEL verte 1 ampèremètre numérique et 1 ampèremètre analogique

16./ Sur votre compte-rendu, donner le schéma du montage permettant de mesurer U, I et I’. (préciser la polarité des appareils de mesures !)

17./ Câbler et faire vérifier (I mesuré à l’ampèremètre analogique)

18./ Quand l’interrupteur est fermé, pour des valeurs de U comprises entre 0 et 20 V compléter le tableau 2 fourni en annexe ci-après.

(la valeur de U sera lue directement sur le générateur de tension).

19./ Conclure et énoncer la loi vérifiée.

L’intensité I’ n’aurait pas pu être mesurée avec l’ampèremètre analogique, pourquoi ?

2./ Intensité du courant dans une branche et loi des nœuds

Soit le montage3 : R1 = 470  DEL verte R2 = 1000  DEL rouge 4

ampèremètres numériques

21./ Donner le schéma du montage permettant de mesurer I, I’1, I1

et I2.

22./ Câbler et faire vérifier.

23. Quand l’interrupteur est fermé

,

 Comparer les intensités I1 et I’1 ?

En déduire une loi concernant l’intensité dans une branche.

 Comparer l’intensité I à la somme des intensités I1 + I2, énoncer la loi vérifiée.

R U

I1

I2 I3

R U

I

I'

TP n°1 : MESURES D’INTENSITE DU COURANT ELECTRIQUE

Tableau 1 : Intensité du courant dans un circuit série

U (V)

I

(…………)

I

(…………)

I

(…………) 0 V

5 V 10 V 20 V

Tableau 2 : Intensité du courant dans un circuit série

U

I’

( )

Mesure de I Calibre

ampèremètre

Nbre

total div déviation I 5 V

10 V 20 V

Tableau 3 : Intensité du courant dans une branche et loi des nœuds

U (………) 0 5 V 10 V 15 V 20 V

I (………)

I’

(………)

I

(………)

I

(………)

I

+ I

(………)
