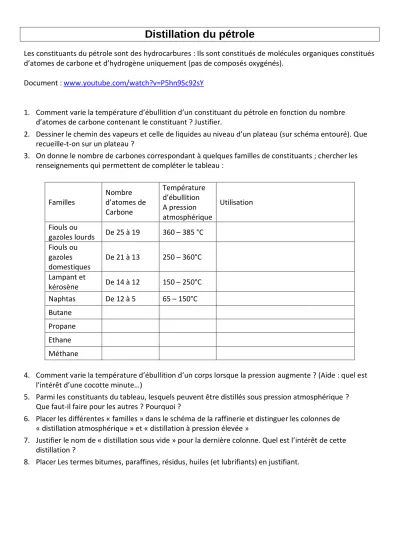

Distillation du pétrole
Les constituants du pétrole sont des hydrocarbures : Ils sont constitués de molécules organiques constitués d’atomes de carbone et d’hydrogène uniquement (pas de composés oxygénés).
Document : www.youtube.com/watch?v=P5hn9Sc92sY
1. Comment varie la température d’ébullition d’un constituant du pétrole en fonction du nombre d’atomes de carbone contenant le constituant ? Justifier.
2. Dessiner le chemin des vapeurs et celle de liquides au niveau d’un plateau (sur schéma entouré). Que recueille-t-on sur un plateau ?
3. On donne le nombre de carbones correspondant à quelques familles de constituants ; chercher les renseignements qui permettent de compléter le tableau :
Familles
Nombre d’atomes de Carbone
Température d’ébullition A pression atmosphérique
Utilisation
Fiouls ou
gazoles lourds De 25 à 19 360 – 385 °C Fiouls ou
gazoles domestiques
De 21 à 13 250 – 360°C Lampant et
kérosène De 14 à 12 150 – 250°C Naphtas De 12 à 5 65 – 150°C Butane
Propane Ethane Méthane
4. Comment varie la température d’ébullition d’un corps lorsque la pression augmente ? (Aide : quel est l’intérêt d’une cocotte minute…)
5. Parmi les constituants du tableau, lesquels peuvent être distillés sous pression atmosphérique ? Que faut-il faire pour les autres ? Pourquoi ?
6. Placer les différentes « familles » dans le schéma de la raffinerie et distinguer les colonnes de
« distillation atmosphérique » et « distillation à pression élevée »
7. Justifier le nom de « distillation sous vide » pour la dernière colonne. Quel est l’intérêt de cette distillation ?
8. Placer Les termes bitumes, paraffines, résidus, huiles (et lubrifiants) en justifiant.
Tour de distillation
Tour de distillation
Tour de distillation
Four chauffant le pétrole brut à 380°C
Pompe à vide
360°C 340°C 260°C 180°C 60°C
Tour de distillation atmosphérique
Tour de distillation sous pression
Tour de distillation sous vide
Four chauffant le pétrole brut à 380°C
Pompe à vide 360-
385°C 250- 360°C 150- 250°C 65- 150°C
60°C
Gazole lourd (moteur bateaux Combustible centrale thermique) Gazoles domestiques (chauffage – carburant voiture diesel) Lampant kérosène (combustible avion) naphtas (essences voitures) Pétrochimie (matières plastiques, résines, polyesters,mé dicamnents)
butane Propane Méthane - éthane
résidus bitumes Huile, graisse lubrifiante Parafines solides (cires) Ex : tristéarine C57
