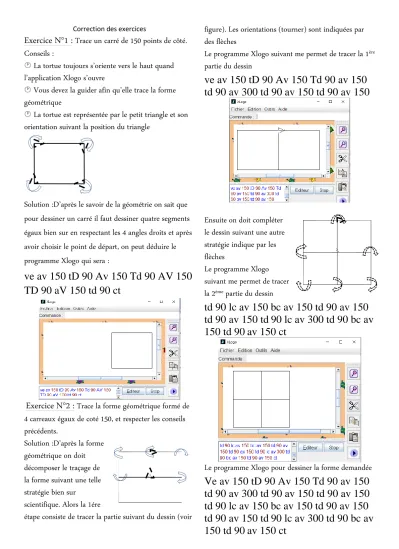

Correction des exercices
Exercice N°1 :
Trace un carré de 150 points de côté.Conseils :
La tortue toujours s’oriente vers le haut quand l’application Xlogo s’ouvre
Vous devez la guider afin qu’elle trace la forme géométrique
La tortue est représentée par le petit triangle et son orientation suivant la position du triangle
Solution :D’après le savoir de la géométrie on sait que pour dessiner un carré il faut dessiner quatre segments égaux bien sur en respectant les 4 angles droits et après avoir choisir le point de départ, on peut déduire le programme Xlogo qui sera :
ve av 150 tD 90 Av 150 Td 90 AV 150 TD 90 aV 150 td 90 ct
Exercice N°2 :
Trace la forme géométrique formé de 4 carreaux égaux de coté 150, et respecter les conseils précédents.Solution :D’après la forme géométrique on doit décomposer le traçage de la forme suivant une telle stratégie bien sur
scientifique. Alors la 1ére
étape consiste de tracer la partie suivant du dessin (voir
figure). Les orientations (tourner) sont indiquées par des flèches
Le programme Xlogo suivant me permet de tracer la 1ère partie du dessin
ve av 150 tD 90 Av 150 Td 90 av 150 td 90 av 300 td 90 av 150 td 90 av 150
Ensuite on doit compléter le dessin suivant une autre stratégie indique par les flèches
Le programme Xlogo suivant me permet de tracer la 2ème partie du dessin
td 90 lc av 150 bc av 150 td 90 av 150 td 90 av 150 td90 lc av 300 td 90 bc av 150 td 90av 150 ct
Le programme Xlogo pour dessiner la forme demandée Ve av 150 tD 90 Av 150 Td 90 av 150 td 90 av 300 td 90 av 150 td 90 av 150 td 90 lc av 150 bc av 150 td 90 av 150 td 90 av 150 td90 lc av 300 td 90 bc av 150 td 90av 150 ct
