kit imperband rénovation

(1)

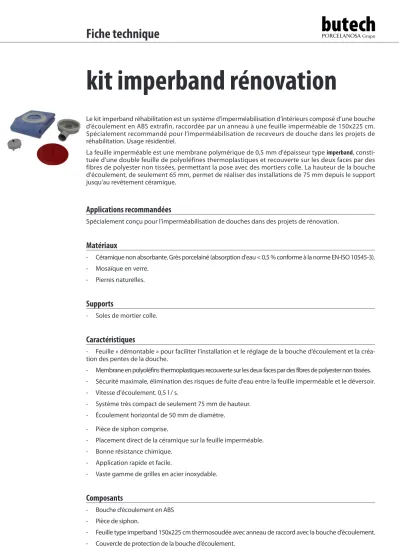

Fiche technique

kit imperband rénovation

Le kit imperband réhabilitation est un système d’imperméabilisation d’intérieurs composé d’une bouche d’écoulement en ABS extrafin, raccordée par un anneau à une feuille imperméable de 150x225 cm.

Spécialement recommandé pour l’imperméabilisation de receveurs de douche dans les projets de réhabilitation. Usage résidentiel.

La feuille imperméable est une membrane polymérique de 0,5 mm d'épaisseur type imperband, consti- tuée d'une double feuille de polyoléfines thermoplastiques et recouverte sur les deux faces par des fibres de polyester non tissées, permettant la pose avec des mortiers colle. La hauteur de la bouche d'écoulement, de seulement 65 mm, permet de réaliser des installations de 75 mm depuis le support jusqu'au revêtement céramique.

Applications recommandées

Spécialement conçu pour l'imperméabilisation de douches dans des projets de rénovation.

Matériaux

- Céramique non absorbante. Grès porcelainé (absorption d'eau < 0,5 % conforme à la norme EN-ISO 10545-3).

- Mosaïque en verre.

- Pierres naturelles.

Supports

- Soles de mortier colle.

Caractéristiques

- Feuille « démontable » pour faciliter l’installation et le réglage de la bouche d’écoulement et la créa- tion des pentes de la douche.

- Membrane en polyoléfins thermoplastiques recouverte sur les deux faces par des fibres de polyester non tissées.

- Sécurité maximale, élimination des risques de fuite d'eau entre la feuille imperméable et le déversoir.

- Vitesse d'écoulement. 0,5 l / s.

- Système très compact de seulement 75 mm de hauteur.

- Écoulement horizontal de 50 mm de diamètre.

- Pièce de siphon comprise.

- Placement direct de la céramique sur la feuille imperméable.

- Bonne résistance chimique.

- Application rapide et facile.

- Vaste gamme de grilles en acier inoxydable.

Composants

- Bouche d’écoulement en ABS - Pièce de siphon.

- Feuille type imperband 150x225 cm thermosoudée avec anneau de raccord avec la bouche d’écoulement.

- Couvercle de protection de la bouche d’écoulement.

(2)

kit imperband rénovation

Guide d’installation

Ce kit d’imperméabilisation de butech a été conçu pour l’application par la méthode en couche mince avec mortier colle et taloche crantée. Il est recommandé d’utiliser des mortiers colles de type C2 conforme à la norme EN 12004. butech conseille l’utilisation de fr-one n ou one-flex Premium. Dans tous les cas, consulter la fiche technique du mortier colle utilisé.

1. Connexion du kit imperband au tuyau de vidange.

Connecter la sortie au tuyau de vidange.

3. Préparation du support du bac de douche.

Remplir la base du receveur de douche avec du mortier colle et réaliser des pentes à 2 % vers le déversoir. Vérifiez que le dessus de la grille posé sur son évacuation, arrive au ras du futur revêtement qui sera posé sur le receveur de douche, en tenant compte de la base du receveur, couche de mortier colle et de l’épaisseur du revêtement du receveur de douche. Si tel n´est pas le cas rattraper les différences avec un produit adapté tout en conservant les pentes.

5. Raccordement entre la feuille imperméable et la bouche d’écoulement.

Retirer le couvercle de protection de la bouche d’écoule- ment et raccorder avec l’anneau thermosoudé à la feuille imperméable.

2. Vérification de l’étanchéité de la bouche d’écoulement.

Verser de l’eau dans l’orifice pour s’assurer que l’écou- lement fonctionne correctement. Protéger la bouche d’écoulement à l’aide du couvercle fourni pour éviter l’en- trée de restes issus des travaux.

4. Application de la colle (pour le collage de la feuille imperméable).

Une fois le support sec, choisir un mortier colle de type C2 EN 12004 et l’étendre avec une taloche crantée de 6 mm.

6. Collage de la feuille imperméable.

Découper la feuille imperméabilisante en fonction du receveur de douche, en laissant suffisamment de feuille pour couvrir 10 cm sur tous les murs ; ensuite, déplier la feuille imperméable et faire pression sur le mortier colle encore frais en veillant à ce qu’il n’y ait aucune poche d’air.

(3)

kit imperband rénovation

7. Imperméabilisation des angles du receveur de douche.

Dans les angles, plier la feuille de façon à couvrir toute la ligne d’union entre le mur et le receveur de douche. Au cas où il soit nécessaire de prolonger l’imperméabilisation sur le mur et sur le sol, faire chevaucher une feuille imperband, feuille imperméable pour intérieurs, au moins 10 cm.

8. Installation du cadre de la grille.

Installer le cadre de la grille dans l’espace de la bouche d’écoulement et coller à l’aide du mastic de polyuréthane p-404. Il n’est pas nécessaire de sceller le joint entre le cadre et la bouche d’écoulement. Installer la pièce de siphon.

9. Installation du matériau de revêtement.

Une fois le cadre de la grille installé, étendre une couche de mortier colle de type C2 EN 12004 avec une taloche crantée de taille adéquate et coller le revêtement choisi en commençant du bord du cadre de la grille. Vérifiez le futur revêtement du receveur arrive au même niveau que la grille, surtout dans le cas d´une grille prête à carreler revêtu de céramique, mosaïque ou de pierre naturelle.

10. Installation de la grille décorative.

Une fois le receveur de douche revêtu, sceller le joint entre le cadre et le revêtement à l’aide du mastic élastique p-404 et installer la grille décorative. Enfin, sceller les jointements à l’aide d’un matériau résistant à l’humidité.

Dans le cas où l’on veuille installer une grille linéaire à finition céramique, découper la céramique avec une scie électrique de refroidissement à eau, poncer les arêtes avec un bloc abrasif et coller à l’aide du mastic de polyuréthane p-404.

Produits complémentaires

Le KIT peut être complété avec des profilés pro-shower pour le raccordement au sol ou au mur. Pour couvrir les inégalités des zones latérales, les profilés ont un côté apparent incliné avec une pente de 2 %, et sont disponibles pour des raccords à droite ou à gauche.

(4)

Conservation

Conserver dans l’emballage d’origine fermé et dans un endroit sec, couvert et protégé de l’humidité et de la lumière directe du soleil. La température de stockage doit être inférieure à 30 °C.

Instructions complémentaires

- La seule technique de pose recommandée est la pose en couche fine avec taloche crantée. Ne pas appliquer le mortier colle en paquets.

- Pour la pose d’imperband, utiliser une taloche crantée de 4 x 4 u 6 x 6 cm - L’utilisation de mortiers colle en dispersion aqueuse n’est pas conseillée.

- Respecter scrupuleusement toutes les instructions pour la préparation et l’application du mortier colle.

- Les temps d’application dépendent des conditions de vent, d’humidité et de température présentes dans le lieu de travail, de sorte que les temps d’application indiqués sur cette fiche peuvent varier par rapport à ceux de l’endroit de pose.

- Éviter l’exposition à la pluie et au gel pendant les premières 24 h.

- Ne pas appliquer lorsque la température est inférieure à +5 °C ou supérieure à +35 °C.

- Réaliser des pentes comprises entre 1,5 et 2 % pour une bonne évacuation de l’eau.

- Pour les poses de mosaïque en verre sur filet, il est recommandé d’utiliser la colle epotech aqua.

- Ne pas utiliser sur des supports soumis à de forts mouvements.

- Ne pas utiliser pour les imperméabilisations sous pression d’eau négatives.

- La disposition, la largeur et tous les détails constructifs concernant les joints de mouvement, périmé- traux et intermédiaires, ainsi que tous les matériaux à utiliser, doivent être inclus dans le projet de la pose céramique.

- Réaliser les joints de mouvement périmétraux dans les angles, les changements de plan du sol et au niveau des changements de matériau.

- L’information technique de cette fiche a été recueillie grâce à des preuves réalisées dans des labora- toires homologués et dans les conditions indiquées dans la règlementation correspondante.

- Pour plus d’informations sur ce produit, consulter le département technique de butech.

Conditions de la fiche technique

- Cette fiche technique ne correspond pas à un produit fini ; cette fiche correspond à une imperméa- bilisation qui, avec d’autres produits et d’autres matériaux, constitue la base d’un système de pose céra- mique. Les indications de cette fiche technique ont été rédigées à partir de notre expérience et de nos compétences techniques ; elles doivent en conséquent être considérées comme des recommandations générales qui, avec le reste des produits du système, serviront pour orienter les professionnels dans leur travail.

- Étant donné qu’il est impossible de connaître toutes les caractéristiques et les conditions des travaux, ce sera le professionnel qui devra évaluer et, le cas échéant, réaliser un test d’adéquation préalable pour confirmer que le produit convient aux fins prévues.

- La fiche technique ne peut pas refléter toutes les applications et les conditions intervenant dans l’utilisation d’un matériau. Ainsi, lorsque des situations non décrites sur cette fiche se présentent, il est recommandé de réaliser un test d’adéquation préalable et de consulter notre service technique.

- Cette fiche a été mise à jour en avril 2022.

kit imperband rénovation

(5)

Données techniques de la feuille imperméable

Caractéristiques Méthode d'essai Unité Tolérance Valeur

Étanchéité EN 1928 met. B Apte

Résistance à la traction EN 12311-2 met. A N/50mm L > 395 T > 130

L > 425 T > 130

Allongement EN 12311-2 met. A % L > 23

T > 190

L > 25 T > 200 Résistance des chevauchements

(cisaille) EN 12317-2 V > 1110 > 125

Résistance aux impacts EN 12691 mm PND

Résistance aux charges statiques EN 12730 met. B kg > 20 > 20

Pliabilité à basse température EN 495-5 ° C PND

Réaction au feu EN 13501-1 Euroclasse F

Longueur EN 1848-2 cm < 1 % 225

Largeur EN 1848-2 cm < 1 % 150

Poids EN 1849-2 gr/m² -0,5 % - 10 % 350

Épaisseur effective EN 1849-2 mm 5 % - 10 % 0,5

Défauts visibles EN 1850-2 mm Apte

Rectitude EN 1848-2 mm G < 50 G < 10

Planéité EN 1848-2 mm P < 10 P < 5

Données techniques de la bouche d’écoulement

Caractéristiques Méthode d'essai Unité Valeur

Hauteur mm 65

Sortie Horizontale mm 50

Vitesse d'écoulement L / s 0,5

kit imperband rénovation

(6)

1500 mm 611 mm

665 mm 665 mm

1460 mm

2250 mm

AA

Ø 88 mm

105 mm 107 mm

1 mm

7 mm 3 mm 41 mm

41 mm

8 3

38

35 mm 24 mm6 mm 3 mm

89 mm

kit imperband rénovation

Bouche d'écoulement rénovation

Grille standard n squared

Grille square chrome

Grille Sun

Grille square tile

Cotes

Feuille imperméable

standard n squared sun chrome tile

(7)

kit imperband rénovation

Cadre de grille

Texture Texture chrome

Céramique

Squared Line

Grille linéaire

Caractéristiques / Cadre grille Méthode d'essai Unité Valeur

Hauteur mm 42/52

Sortie mm 81

Dimensions GRILLE cm Voir références

Effets des produits chimiques Stable aux produits habituellement utilisés sur les revêtements céramiques, nettoyage et entretien

Composition Siphon de sol : ABS

Grille et cale : Acier inoxydable AISI 304. Finition électropolie.

Informations techniques grille

Linear black Glass black

Glass white

(8)

butech building technology, S.A.U.

Carretera Vila-real - Puebla de Arenoso (cv-20) km 2,5 - 12540 Vila-real - Castellón - España.

Apartado de correos: 297 - Teléfono (+34) 964 53 62 00 - Fax (+34) 964 53 00 34 - butech@butech.es - www.butech.net

h

h1

h2

kit imperband rénovation

Références

SAP Description du produit Emballage

100187047 kit imperband rénovation 1,5 x 2,25 m 1 kit / caisse

100148572 grille standard n squared 1 grille / caisse

100114593 grille standard sun 1 grille / caisse

100293010 grille square chrome 1 grille / caisse

100293012 grille square tile 1 grille / caisse

100103364 grille linéaire texture chrome 120 x 9,3 cm 1 grille / caisse 100103365 grille linéaire texture chrome 59,6 x 9,3 cm 1 grille / caisse 100103366 grille linéaire texture chrome 80 x 9,3 cm 1 grille / caisse 100103367 grille linéaire texture 120 x 9,3 cm 1 grille / caisse 100103368 grille linéaire texture 59,6 x 9,3 cm 1 grille / caisse 100103369 grille linéaire texture 80 x 9,3 cm 1 grille / caisse 100103370 grille linéaire squared 120 x 9,3 cm 1 grille / caisse 100103371 grille linéaire squared 59,6 x 9,3 cm 1 grille / caisse 100103372 grille linéaire squared 80 x 9,3 cm 1 grille / caisse 100103373 grille linéaire line 120 x 9,3 cm 1 grille / caisse 100103374 grille linéaire line 59,6 x 9,3 cm 1 grille / caisse 100103375 grille linéaire line 80 x 9,3 cm 1 grille / caisse 100278946 grille linéaire black 59,6 x 9,3 cm 1 grille / caisse 100141153 grille linéaire glass black 59,6 x 9,3 cm UPC 1 grille / caisse 100141156 grille linéaire glass white 59,6 x 9,3 cm UPC 1 grille / caisse 100148594 kit montage grille cer 120 c/marco 1 grille / caisse 100148593 kit montage grille cer 59,6 c/marco 1 grille / caisse 100148595 kit montage grille cer 80 c/marco 1 grille / caisse

Le kit de montage grille linéaire inclut la base métallique pour fixer le revêtement céramique, le mastic adhésif de fixation et l’émeri pour peaufiner les découpes céramiques.

Références pro-shower floor

Acier inoxydable chromé

SAP h(mm) L(m)

100159068 Côté gauche 12,5 0,98

100160219 Côté droit 12,5 0,98

100159069 Côté gauche 12,5 1,48

100160280 Côté droit 12,5 1,48

Références pro-shower wall

Acier inoxydable chromé

SAP h(mm) L(m)

100159100 Côté gauche 12,5 1,48

100160248 Côté droit 12,5 1,48

SAP h(mm) L(m)

100159067 Côté gauche 12,5 1,48

100160218 Côté droit 12,5 1,48

SAP h(mm) L(m)

100159088 Côté gauche 12,5 1,48

100160246 Côté droit 12,5 1,48

Acier inoxydable brossé

Longueur du profil h2=32 1480 mm Longueur du profil h2=24 980 mm Longueur du profil h2=32 1480 mm

Longueur du profil h2=32 1480 mm Longueur du profil h2=32 1480 mm
