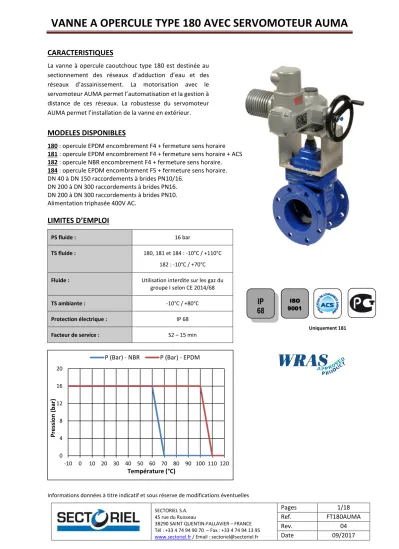

VANNE A OPERCULE TYPE 180 AVEC SERVOMOTEUR AUMA
Informations données à titre indicatif et sous réserve de modifications éventuelles SECTORIEL S.A.
45 rue du Ruisseau
38290 SAINT QUENTIN-FALLAVIER – FRANCE Tél : +33 4 74 94 90 70 – Fax : +33 4 74 94 13 95 www.sectoriel.fr / Email : sectoriel@sectoriel.fr
Pages 1/18
Ref. FT180AUMA
Rev. 04
Date 09/2017
CARACTERISTIQUES
La vanne à opercule caoutchouc type 180 est destinée au sectionnement des réseaux d’adduction d’eau et des réseaux d’assainissement. La motorisation avec le servomoteur AUMA permet l’automatisation et la gestion à distance de ces réseaux. La robustesse du servomoteur AUMA permet l’installation de la vanne en extérieur.
MODELES DISPONIBLES
180 : opercule EPDM encombrement F4 + fermeture sens horaire 181 : opercule EPDM encombrement F4 + fermeture sens horaire + ACS 182 : opercule NBR encombrement F4 + fermeture sens horaire.
184 : opercule EPDM encombrement F5 + fermeture sens horaire.
DN 40 à DN 150 raccordements à brides PN10/16.
DN 200 à DN 300 raccordements à brides PN16.
DN 200 à DN 300 raccordements à brides PN10.
Alimentation triphasée 400V AC.
LIMITES D’EMPLOI
PS fluide : 16 bar
TS fluide : 180, 181 et 184 : -10°C / +110°C 182 : -10°C / +70°C Fluide : Utilisation interdite sur les gaz du
groupe I selon CE 2014/68
TS ambiante : -10°C / +80°C
Protection électrique : IP 68
Facteur de service : S2 – 15 min
0 4 8 12 16 20
-10 0 10 20 30 40 50 60 70 80 90 100 110 120
Pression (bar)
Température (°C)
P (Bar) - NBR P (Bar) - EPDM
ISO
IP
900168
Uniquement 181
Informations données à titre indicatif et sous réserve de modifications éventuelles SECTORIEL S.A.
45 rue du Ruisseau
38290 SAINT QUENTIN-FALLAVIER – FRANCE Tél : +33 4 74 94 90 70 – Fax : +33 4 74 94 13 95 www.sectoriel.fr / Email : sectoriel@sectoriel.fr
Pages 2/18
Ref. FT180AUMA
Rev. 04
Date 09/2017
DIRECTIVES ET NORMES DE CONSTRUCTION
OBJET Norme OBJET Norme
Directive CE pression 2014/68 Exclu suivant A4 § 3 Test final EN 12266 et EN 1074
Dimension FAF DIN 3202 Eau potable WRAS n°0812501
Dimension des brides EN 1092-2 Servomoteur
CONSTRUCTION
n° Désignation Matière 180-181-184 Matière 182 N° n° Matière 1 Corps Fonte EN GJS-500-7 10 Ecrou de maintien Laiton CuZn93Pb2 2 Opercule Fonte + EPDM Fonte + NBR 11 Volant Fonte EN GJS-500-7 3 Ecrou d’axe Laiton CuZn93Pb2 12 Vis de volant Acier 37-2
4 Joint de chapeau NBR 13 Cache poussière NBR
5 Vis de chapeau Acier C35 14 Joint torique d’axe NBR
6 Tige Inox 420 15 Joint torique d’axe NBR
7 Chapeau Fonte EN GJS-500-7 16 Bague Nylon 66
8 Bague de maintien Laiton CuZn93Pb2 17 Joint d’axe NBR
9 Joint torique d’axe NBR
VANNE A OPERCULE TYPE 180 AVEC SERVOMOTEUR AUMA
Informations données à titre indicatif et sous réserve de modifications éventuelles SECTORIEL S.A.
45 rue du Ruisseau
38290 SAINT QUENTIN-FALLAVIER – FRANCE Tél : +33 4 74 94 90 70 – Fax : +33 4 74 94 13 95 www.sectoriel.fr / Email : sectoriel@sectoriel.fr
Pages 3/18
Ref. FT180AUMA
Rev. 04
Date 09/2017
DIMENSIONS (mm)
DN 40 50 65 80 100 125 150 200 250 300
L 180-181-182 140 150 170 180 190 200 210 230 250 270
L 184 240 250 270 280 300 325 350 400 450 500
H 190 215 235 265 315 350 385 485 600 680
Ø V 200 200 200 254 254 315 315 315 406 406
Poids (kg) 7,4 8,8 12,1 13,3 19,6 23,1 32,1 54 79,4 107
Informations données à titre indicatif et sous réserve de modifications éventuelles SECTORIEL S.A.
45 rue du Ruisseau
38290 SAINT QUENTIN-FALLAVIER – FRANCE Tél : +33 4 74 94 90 70 – Fax : +33 4 74 94 13 95 www.sectoriel.fr / Email : sectoriel@sectoriel.fr
Pages 4/18
Ref. FT180AUMA
Rev. 04
Date 09/2017
MOTORISATION ELECTRIQUE AUMA
La motorisation AUMA proposée en standard s’entend pour :
- servomoteur carter aluminium revêtu époxy IP68 et réducteur en acier, - différence de pression amont / aval ΔP=10 bar max.
Le montage de l’actionneur est du type arcade + entraîneur en inox.
DN Servomoteur Puissance (W)
I (A)* Résistance (W)
Racc.
élec.
Vitesse Temps (s)*
Equipements standards du servomoteur 40
SA07.6 370 4,6 5-20
M20x1,5 M25x1,5 M32x1,5
45 tr. / min 18
2 contacts fins de course réglables + 2 auxiliaires secs.
2 limiteurs de couple.
Résistance anti- condensation Indicateur de position.
Commande manuelle de secours par volant débrayable.
50 20
65 25
80 29
100 29
125
SA10.2 750 8,5 5-20
M20x1,5 M25x1,5 M32x1,5
45 tr. / min 33
150 40
200 46
250
SA14.2 1500 16 5-20
M20x1,5 M25x1,5 M32x1,5
45 tr. / min 56
300 67
Pour toute autre condition de service, nous consulter.
* intensité courant d’appel
POSITION DE MONTAGE SUR LA TUYAUTERIE
OPTIONS DE MOTORISATION
n° Option
3 Potentiomètre de recopie 4-20 mA 4 Commande locale
