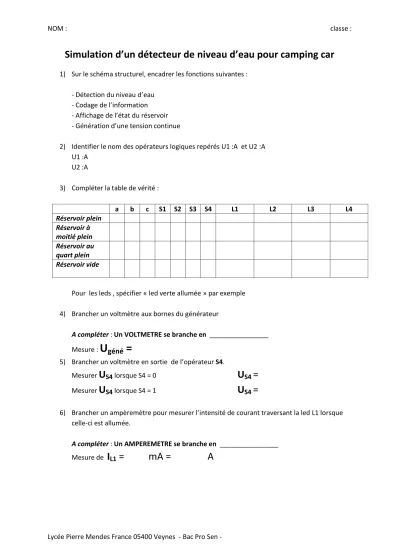

Simulation d’un détecteur de niveau d’eau pour camping car
1) Sur le schéma structurel, encadrer les fonctions suivantes : - Détection du niveau d’eau
- Codage de l’information - Affichage de l’état du réservoir - Génération d’une tension continue
2) Identifier le nom des opérateurs logiques repérés U1 :A et U2 :A U1 :A
U2 :A
3) Compléter la table de vérité :
a b c S1 S2 S3 S4 L1 L2 L3 L4
Réservoir plein Réservoir à moitié plein Réservoir au quart plein Réservoir vide
Pour les leds , spécifier « led verte allumée » par exemple 4) Brancher un voltmètre aux bornes du générateur
A compléter : Un VOLTMETRE se branche en ________________
Mesure :
U
géné=
5) Brancher un voltmètre en sortie de l’opérateur S4.
Mesurer
U
S4 lorsque S4 = 0U
S4=
Mesurer
U
S4 lorsque S4 = 1U
S4=
6) Brancher un ampèremètre pour mesurer l’intensité de courant traversant la led L1 lorsque celle-ci est allumée.
A compléter : Un AMPEREMETRE se branche en ________________
Mesure de
