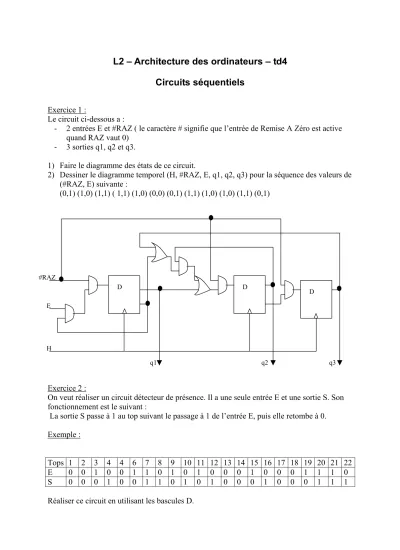

L2 – Architecture des ordinateurs – td4 Circuits séquentiels

Exercice 1 :

Le circuit ci-dessous a :

- 2 entrées E et #RAZ ( le caractère # signifie que l’entrée de Remise A Zéro est active quand RAZ vaut 0)

- 3 sorties q1, q2 et q3.

1) Faire le diagramme des états de ce circuit.

2) Dessiner le diagramme temporel (H, #RAZ, E, q1, q2, q3) pour la séquence des valeurs de (#RAZ, E) suivante :

(0,1) (1,0) (1,1) ( 1,1) (1,0) (0,0) (0,1) (1,1) (1,0) (1,0) (1,1) (0,1)

D D D

q3 q2

q1

#RAZ

H E

Exercice 2 :

On veut réaliser un circuit détecteur de présence. Il a une seule entrée E et une sortie S. Son fonctionnement est le suivant :

La sortie S passe à 1 au top suivant le passage à 1 de l’entrée E, puis elle retombe à 0.

Exemple :

Tops 1 2 3 4 4 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 E 0 0 1 0 0 1 1 0 1 0 1 0 0 0 1 0 0 0 1 1 1 0 S 0 0 0 1 0 0 1 1 0 1 0 1 0 0 0 1 0 0 0 1 1 1 Réaliser ce circuit en utilisant les bascules D.
