TECNOLOGIE Page 1
Lycée sejnène
DEVOIR DE SYNTHESE N°1
Classes :2sciences 3 ; 6 et5
Date:10/12/2011
Durée : 2h Proposé par :

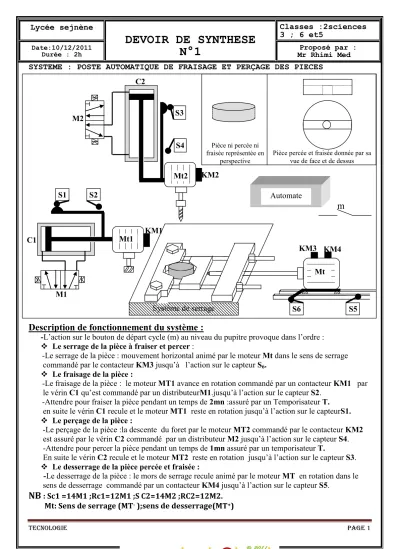

Mr Rhimi Med SYSTEME : POSTE AUTOMATIQUE DE FRAISAGE ET PERÇAGE DES PIECES
Description de fonctionnement du système :
-L’action sur le bouton de départ cycle (m) au niveau du pupitre provoque dans l’ordre :
Le serrage de la pièce à fraiser et percer :
-Le serrage de la pièce : mouvement horizontal animé par le moteur Mt dans le sens de serrage commandé par le contacteur KM3 jusqu’à l’action sur le capteur S6.
Le fraisage de la pièce :
-Le fraisage de la pièce : le moteur MT1 avance en rotation commandé par un contacteur KM1 par le vérin C1 qu’est commandé par un distributeurM1.jusqu’à l’action sur le capteur S2.
-Attendre pour fraiser la pièce pendant un temps de 2mn :assuré par un Temporisateur T.
en suite le vérin C1 recule et le moteur MT1 reste en rotation jusqu’à l’action sur le capteurS1.
Le perçage de la pièce :
-Le perçage de la pièce :la descente du foret par le moteur MT2 commandé par le contacteur KM2 est assuré par le vérin C2 commandé par un distributeur M2 jusqu’à l’action sur le capteur S4.
-Attendre pour percer la pièce pendant un temps de 1mn assuré par un temporisateur T.
En suite le vérin C2 recule et le moteur MT2 reste en rotation jusqu’à l’action sur le capteur S3.
Le desserrage de la pièce percée et fraisée :
-Le desserrage de la pièce : le mors de serrage recule animé par le moteur MT en rotation dans le sens de desserrage commandé par un contacteur KM4 jusqu’à l’action sur le capteur S5.
NB : Sc1 =14M1 ;Rc1=12M1 ;S C2=14M2 ;RC2=12M2.
Mt: Sens de serrage (MT- );sens de desserrage(MT+) M1
M2
C1
C2
Mt2
Mt1
KM3 Mt
KM4 KM2
KM1
S1 S2
S3
S4
S5 S6
Automate
Pièce ni percée ni fraisée représentée en
perspective
Pièce percée et fraisée donnée par sa vue de face et de dessus
Système de serrage
m
TECNOLOGIE Page 2
A-Etude fonctionnelle
:(2pts)1-Compléter l’actigramme du système de fraisage et perçage des pièces
2-Compléter l’actigramme du système de fraisage et perçage.(4.pts) Gérer le système – poste de perçage – automate ––bruit et chaleur – pièce non serrer – programme – pièce percée et fraisée – mise en marche – pièce desserrée – poste de serrage – fraiser – information d’état.
A 0
………..
…
………..
…
A-0
………..
…
………..
…
………..……
………..
…
………..
…
………..
…
Poste de fraisage et perçage
…………...
…………...
………
………..
…………...
Poste de fraisage
…………..
…………..
…………..
………….. ………….. ………….. …………..
Messages
…………..
…………..
…………..
…………..
…………..
DEVOIR DE SYNTHESE N°1
« Technologie »
Nom :... Prénom :... 2Sc……….… N° :……...
L.S.Sejnene
Prof:Rhimi Med Le10/12/2011
Durée :2h
NOTE :
20
TECNOLOGIE Page 3
B-Etude temporelle
: 1- Compléter le tableau suivant :(2pts)N° de
tache Désignation de tache Actionneur correspondant
Préactionneur correspondant
Capteur détectant la fin d’action
0 Attendre …… ……… ………
1 ……… Mt ……… ………
2 ……… …… M1 et KM1 ………
3 ……… …… ……… S4
4 ……… …… …… ……
2– LE GRAFCET : (7.75pts)
a-Etablir le GRAFCET du point de vue système.
b-Etablir le GRAFCET du point de vue partie opérative (P.O).
c-Etablir le GRAFCET du point de vue partie commande (P.C).
le GRAFCET (P.V.S) le GRAFCET (P.V.P.O) le GRAFCET (P.V.P.C)
…… ……….
1
1 2
2 3
………
…
………
……
Miseen marche Attendre
………
…
………
… 0
...
...
...
...
1 1 1 1 1 2 2 2 2 2 3
………
……
………
………
m
Attendre
……… MT1
………
……
0
...
...
t /3/2mn
1
2
3
………
………
...
………
………
………
0
...
...
4
6 1 1 1 1 7
8
………
……
………
………
...
...
SC2 ...
………
……
………
……
5
...
...
...
...
4 ……… ……… MT1
…
1 1 1 1 1 2 2 2 2 2 3
………
……
………
………
m
Attendre
14M ……
………
……
0
...
...
…………..
6 1 1 1 1 7
8
T=1mn
………
………
...
...
………
…
………
……
………
……
5
...
...
...
...
4 4 ………
…
TECNOLOGIE Page 4
C-lecture d’un dessin d’ensemble :
4
9 2 Rondelle Fourni
7 2 ……… Fourni
6 1 Goupille Fourni
5 2 tirants Acier
4 1 Vis de manœuvre Acier
3 1 Mors mobile Acier
2 1 Traverse Acier
1 1 Socle ……….
Rp Nb Désignation Matière Référence
Echelle : 1:2
Système de serrage du poste de fraisage et perçage
Le :10/12/2011 Lycée Sejnene
1
2
6
5 3 9 7
5’
A-A
TECNOLOGIE Page 5
1-Analyse fonctionnelle. (1,25 pts)
a-Quelle est la fonction globale du système de serrage?
………
b-Quel est le mouvement d’entrée du système ?
………
c-Par quoi est obtenu ce mouvement?
………..
d- Colorier sur le dessin d’ensemble (page4).
-les pièces {1,2,5,5’,8et7} en rouge . -les pièces {3,6,et4} en vert.
2- Etude technologique. (3 pts)
b-Quel est le rôle des tirants (5) et (5’) :
………..
c-Quel est le rôle des écrous (7) et rondelles (9) ensemble :
………
d-Pourquoi les pièces(5et4)ne sont-ils pas hachurés sur la coupe A-A : ………
e-Relever sur le dessin d’ensemble page(4)la course C du mors mobile(3) a l’échelle 1/2:
………
f-Compléter la nomenclature en désignant l’élément repère(7)et le matériau du socle(1).
g-Que signifie M 10-30 pour la vis (8).
……….
h-Installer ces cotes sur la vis.
