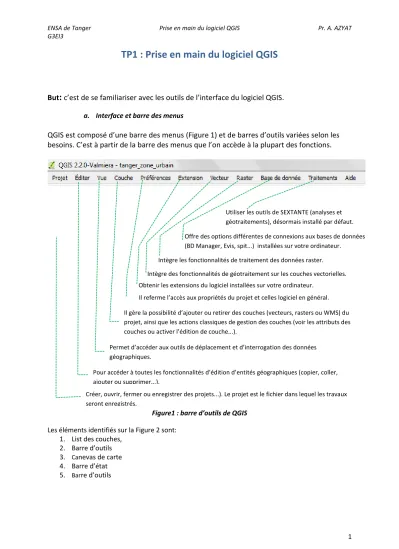

TP1 : Prise en main du logiciel QGIS

TP1 : Prise en main du logiciel QGIS

But

: c’est de se familiariser avec les outils de l’interface du logiciel QGIS.

a. Interface et barre des menus

QGIS est composé d’une barre des menus (Figure 1) et de barres d’outils variées selon les besoins. C’est à partir de la barre des menus que l’on accède à la plupart des fonctions.

Figure1 : barre d’outils de QGIS Les éléments identifiés sur la Figure 2 sont:

1. List des couches, 2. Barre d’outils 3. Canevas de carte 4. Barre d’état 5. Barre d’outils

Créer, ouvrir, fermer ou enregistrer des projets...). Le projet est le fichier dans lequel les travaux seront enregistrés.

Pour accéder à toutes les fonctionnalités d’édition d’entités géographiques (copier, coller, ajouter ou supprimer...).

Permet d’accéder aux outils de déplacement et d’interrogation des données géographiques.

Il gère la possibilité d’ajouter ou retirer des couches (vecteurs, rasters ou WMS) du projet, ainsi que les actions classiques de gestion des couches (voir les attributs des couches ou activer l’édition de couche...).

Il referme l’accès aux propriétés du projet et celles logiciel en général.

Obtenir les extensions du logiciel installées sur votre ordinateur.

Intègre des fonctionnalités de géotraitement sur les couches vectorielles.

Intègre les fonctionnalités de traitement des données raster.

Offre des options différentes de connexions aux bases de données (BD Manager, Evis, spit...) installées sur votre ordinateur.

Utiliser les outils de SEXTANTE (analyses et géotraitements), désormais installé par défaut.

Figure 2 : interface de QGIS

b. Formats des données type vecteur Format Shapefile ou SHP : un "standard"

Le format shapefile a été créé par ESRI, l' auteur du logiciel ArcGIS. Ce format est aujourd'hui l'un des standards du SIG et est couramment utilisé par les logiciels libres de SIG.

Un fichier SHP est en fait composé de plusieurs fichiers, dont 3 sont obligatoires :

► SHP : contient les informations spatiales

► DBF : contient les informations attributaires

► SHX : fichier d'index,

► PRJ : contient le code du système de coordonnées et éventuellement de la projection.

Aussi il existe d’autres formats :

► .tab : Mapinfo

► GML (Geography Markup Language)

► KML (Keyhole Markup Language)

► geojson

► DXF : AutoCad ,…

c. format raster : le GeoTIFF

Les TIF utilisés dans les logiciels SIG possèdent des informations en plus par rapport aux TIF " classiques" : type de coordonnées est utilisé, les coordonnées de l'image, etc. Il s'agit alors d'un cas particulier de TIF nommé GeoTIFF.

On peut trouver d’autres formats aussi comme:

► TIFF

► Virtual raster

► ASCII Grid

► ECW

► JPEG200,…

1

2

3

4

1

5

List des couches

Barre d’outils

Canevas de carte

Barre d’état Barre

d’outils

d. Ouvrir des fichiers vectoriels et raster

1. Démarrer QGIS

2. Créer un dossier le renommer TP_SIG_votre_nom, 3. Créer un sous dossier avec le nom suivant TP1_initiation,

4. Cliquer sur l'icône « Gestionnaire des sources Open Data » choisir « Ajouter une couche vecteur » pour ouvrir les couches vecteur de type shapefile (d’extension .shp) fournies en téléchargement via le liensuivant :

https://drive.google.com/drive/folders/1gZOZBOPwYl9kYIPcHg2uisuBIg0_ihYg

roads.shp, provinces.shp, places.shp, points.shp, natural.shp, buildings.shp,

waterways.shp, landuse.shp et une couche raster Tang_morocco_sat.tiff via le bouton suivant .

N.B. Pour télécharger les couches du Maroc et des régions, utiliser le lien suivant : http://geossc.ma/open-data/

5. Le gestionnaire ou liste de couches (menu Vue -> panneaux « Couches » ou clic droit dans barre d'outils) permet de visualiser et de modifier la manière dont les données sont représentées. Pour chaque couche, des icônes permettent de connaître le style de représentation des objets :



de la donnée (point, ligne ou surface).



devant le nom de la couche.

Vérifier les résultats obtenus (Figure 3):

Figure 3 : couches vectorielles et raster

6. Changer l’ordre des couches pour afficher les couches invisible par cliquer-glisser sur

une couche vers le haut ou vers le bas, en gardant la couche places en haut,

7. Activer et désactiver l’une après l’autre,

8. Quelle est la différence entre une couche vecteur et une couche raster ?

e. Naviguer dans la vue et interroger une couche (Zoomer, dézoomer, centrer, vue complète, déplacement…)

Pour naviguer dans la vue en peut utiliser par exemple les fonctions suivantes:

………

1. ………..

2. ………

3. ………..

4. ………..

5.

-

Indiquer le rôle de chaque outil.

Gestion visuelle des couches f. Propriétés d’une couche vectorielle

Les couches importées sont affichées avec des types de légende et des couleurs par défaut qui conviennent rarement. Pour modifier la légende, faites clic-droit sur la couche et choisissez

«Propriétés» (Figure 5). La fenêtre qui s'ouvre contient plusieurs onglets qui sont indiqués dans la figure ci-dessous.

Figure 5 : fenêtre de propriétés d’une couche

Ajouter des colonnes supplémentaires à la table d'attributs de la couche Définir l’unité de la carte, qui sera l’unité dans laquelle seront données l’échelle et les éventuelles mesures, la projection…

Modifier le rendu de la vue, sa transparence…

Etiqueter les entités selon un champ présent dans la table attributaire Paramétrer les champs de la table attributaire

Information affichée dans les infobulle

Trouvez plusieurs (métas) informations sur la couche, entre autres le chemin vers le fichier correspondant à la couche.

Lancer des scripts d’exécutions sur une couche Information affichée dans les infobulle

1. Visualiser les propriétés de chaque couche : donner le système de coordonnées de référence (SCR), type de style, nombre de champs et remplir le tableau suivant :

Couches système de coordonnées de référence (SCR)

type de style nombre de champs

2. Dans les menus contextuels (clic droit sur la couche provinces) propriétéschoisir une Transparence de 60%,

3. Changer les propriétés de la couche provinces, rubrique Style Cliquez sur Remplissage simple

a. Dans la partie Couleurs, modifier la couleur du fond et de la bordure des provinces.

b. modifier le style de remplissage : plein, croix, densité 1, ainsi que le style de la bordure : ligne continue, pas de bordure, pointillés...

c. modifier le type de symbole  remplissage en dégradé.

4. Faire la même chose pour la couche places, et choisir étoile dans Symbole simple.

5. Modifier les propriétés de la couche routes (couleur, transparence, largeur), utiliser une autre façon (click droite sur la couche routes puis choisir Style couleur jeune),

6. Dans la couche provinces, sélectionner la province Tanger-Assilah en utilisant le bouton

« Sélectionner entité(s) », et cliquer droite sur la couche provinces puis choisir enregistrer sous…cocher N’enregistrer que les entités sélectionnées.

7. Pour la couche places changer le style Symbole Unique par Catégorisé, puis fixer Colonne sur type, ensuite cliquer sur ClasserOK,

8. Expliquer l’intérêt de style Catégorisé, par rapport au style Symbole Unique,

d’attributs »,

10. A quoi sert une table d’attributs et comment différencier les attributs d’une

couche ?

11. Connaître l'emplacement d'une couche :

La couche est stockée à l' endroit indiqué dans la partie Source de la couche.

 Dans les propriétés de la couche, rubrique Général : indiquer à quel endroit est stockée la couche routes sur votre ordinateur?

g. Le projet qgs : espace de travail

Un projet est un espace de travail (format de fichier *.qgs). Sauvegarder un projet c’est sauvegarder autant d’opérations :

 le style utilisé pour chaque couche, l’ordre de superposition des couches ouvertes,

 le positionnement des étiquettes,

 les propriétés des couches comprenant notamment la sémiologie (style),

 la projection de la carte,

 l'étendue de la dernière zone de visualisation,

 les éléments des compositions d'impression ainsi que leurs paramètres (mise en page),

 les paramètres des atlas parmi les compositions d'impression,

 Le filtrage des couches avec le constructeur de requête (accès par propriétés des couches ou menu Couche),

 État des fenêtres attributaires...,

a. Modifiez le zoom et le style des couches Sauvegardez votre projet sous un nouveau nom (tp1 par exemple): clic sur l'icône correspondante, ou bien Menu Projet Sauvegarder sous… Cette opération crée un fichier au format qgs fermez le logiciel,

b. Rouvrir votre projet, qu’est-ce que vous remarquez ?



Donner le chemin de votre projet et des couches aussi, Dans le menu Projet on trouve :

Bouton Description Icône

Nouveau projet

permet de réinitialiser la fenêtre carte et la fenêtre couches (supprime toutes les couches chargées)

Ouvrir un projet

et chercher le fichier projet dans son répertoire,

N.B: pour ouvrir plusieurs projets en même temps, il faut ouvrir autant de fois le logiciel QGIS.

Sauvegarder un projet

permet de sauvegarder le projet en cours. "Sauvegarder sous"

permet de sauvegarder un projet existant sous une autre destination et/ou sous un autre nom.

N.B: il est conseillé de travailler sur des projets et de faire des sauvegardes régulières.

h. Etiquetage des données

-

Des étiquettes peuvent être ajoutées à une carte pour afficher de l’information sur un objet.

-

N’importe quelle couche vecteur peut avoir des étiquettes qui lui sont associées.

-

Les informations de ces étiquettes reposent sur les données attributaires de la couche,

►

Activer la couche pour laquelle vous voulez ajouter les étiquettes,

►

Allez au menu Vue → Barres d’outils.

►

Assurez-vous que la case à côté du libellé Étiquette est cochée. Si elle ne l’est pas, Cliquez sur le libellé Étiquette et ce sera activé.

►

Cliquez sur la couche routes dans la liste de couches pour la mettre en surbrillance.

►

Cliquez sur le bouton suivant : la fenêtre Paramètres d’étiquetage de la couche s’ouvre.

► Cochez la case à côté de Étiqueter cette couche avec....  Sélectionnez « name » dans la liste cliquer Ok.

Exercice :

1. Utiliser les quatre méthodes pour sélectionner la province de Chefchaouen (sélection d’une entité seule, par polygone, à main levée et avec un rayon).

2. Dans le Gestionnaire de couches décocher toutes les coches sauf les routes. Dans la couche routes sélectionner puis enregistrer le tronçon autoroute du détroit, ajouter l’étiquette de ce tronçon,

3. Sélectionner dans la couche provinces puis enregistrer la province de Tétouan,

afficher son étiquette, changer le type de symbole : Remplissage : gris, Style de

remplissage : Croix, Style de la bordure : ligne en pointillée, Largeur de bordure : 2,

4. Quelle est la différence entre ces modes de sélection graphiques ?

Travail à rendre

1. Faire un compte-rendu en répondant à toutes les questions, 2. Donner un résumé du travail réalisé en 5 ligne pas plus.
