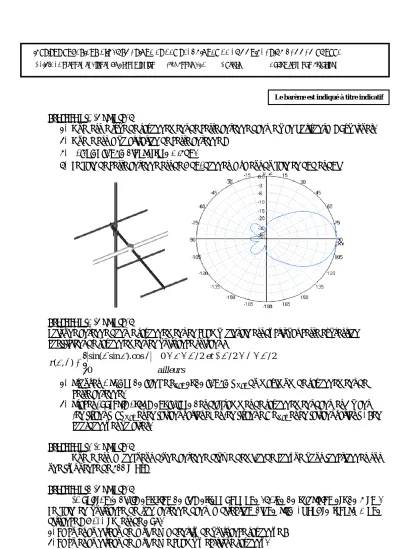

Le barème est indiqué à titre indicatif INSTITUT SUPERIEUR D’INFORMATIQUE ET DES TECHNIQUES DE COMMUINCATION HAMMAM SOUSSE
Matière : Antennes et Lignes de Transmission 2ème année LTA 1 heure Documents non autorisés
Exercice n°1 (6 points) :
1) Quel est le type de rayonnement de cette antenne dans le plan horizontal ? Expliquer.
2) Quelle est la polarisation de cette antenne ? 3) Calculer l’angle d’ouverture à -3dB.
4) Le gain de cette antenne est de 7 dB, donner la valeur du gain en dBd et dBi
Exercice n°2 (6 points) :
Soit une antenne dont le rayonnement en champ lointain est décrit par cette expression coefficient de rayonnement en puissance suivant :
ailleurs
r et
0
2 / 2
/ 2
/ 0
cos ).
sin ) sin(
,
(
1) Trouver la valeur de l’angle θmax et de l’angle φmax du maximum de rayonnement de cette antenne.
2) Tracer approximativement l’allure des diagrammes de rayonnement dans les 2 plans (en fixant φ =φmax et en faisant varier θ) et (en fixant θ = θ max et en faisant varier φ) ; en coordonnées polaires.
Exercice n°3 (2 points) :
Quelle est la longueur d'une antenne dipôle demi-onde conçue pour fonctionner sur une fréquence de 300 MHz?
Exercice n°4 (6 points) :
La puissance d’alimentation de l’émetteur pour une chaîne de télévision est de 8 kW.
Le gain en puissance de son antenne dans la direction d’une ville X, qui se trouve à une distance R = 100 km est de 5 dB.
1) Calculer au niveau de la ville X la densité de puissance rayonnée ; 2) Calculer au niveau de la ville X le champ électrique rayonné.
